分析12.5.6CW机组EPC系统性能指标
【摘要】：利用CP机组动特性分析中得到的数学模型和公式，代入CW机组的结构参数就可以得到CW机组的动特性指标。由于分析过程相同，下面只将CW机组的参数和特性指标列出。将算得的ωh、ξh、k代入式，可据此画出现有CW机组EPC系统开环伯德图，如图12-20中的曲线A和曲线B所示。改造后的动特性指标预测ωh=73.48s-1=11.7Hzξh=0.21图12-20 改造前后CW机组EPC系统的开环伯德图开环放大系数，k=14.78s-1=2.35Hz。
利用CP机组动特性分析中得到的数学模型和公式，代入CW机组的结构参数就可以得到CW机组的动特性指标。由于分析过程相同，下面只将CW机组的参数和特性指标列出。
1.CW机组的系统参数
k1=12V/m，ka=117，kSV=5.56×10-3m3/（s·A）（GAN=50%），kce=3.34×10-11m5/（N·s）
机组移动部分（机架自重加卷重）折算质量：
m=18000kg （改造前）
m=29000kg （改造后）
活塞有效工作面积：
A=204cm2 （改造前）
A=264cm2 （改造后）
工作腔容积：
V=8546cm3 （改造前）
V=12382cm3（改造后）
黏性阻尼系数：
BF=1.15×106N·s/m2 （改造前）
BF=0.69×106N·s/m2（改造后采用液动导轨，根据液动导轨的参数和工况，我们设改造后的BF为改造前的
）
2.CW机组的动特性指标
（1）改造前的指标计算
ωh=86.8s-1=13.8Hz，ξh=0.42，开环放大系数k=19.1s-1=3Hz。
将算得的ωh、ξh、k代入式（12-5），可据此画出现有CW机组EPC系统开环伯德图，如图12-20中的曲线A和曲线B所示。
由伯德图可以得出现有机组的动特性指标为：①穿越频率：ωc=3Hz；②幅值裕量：h=12dB；③相位裕量：γ=78°。
可以近似认为：系统的频宽ωb=3Hz。
（2）改造后的动特性指标预测
ωh=73.48s-1=11.7Hz
ξh=0.21

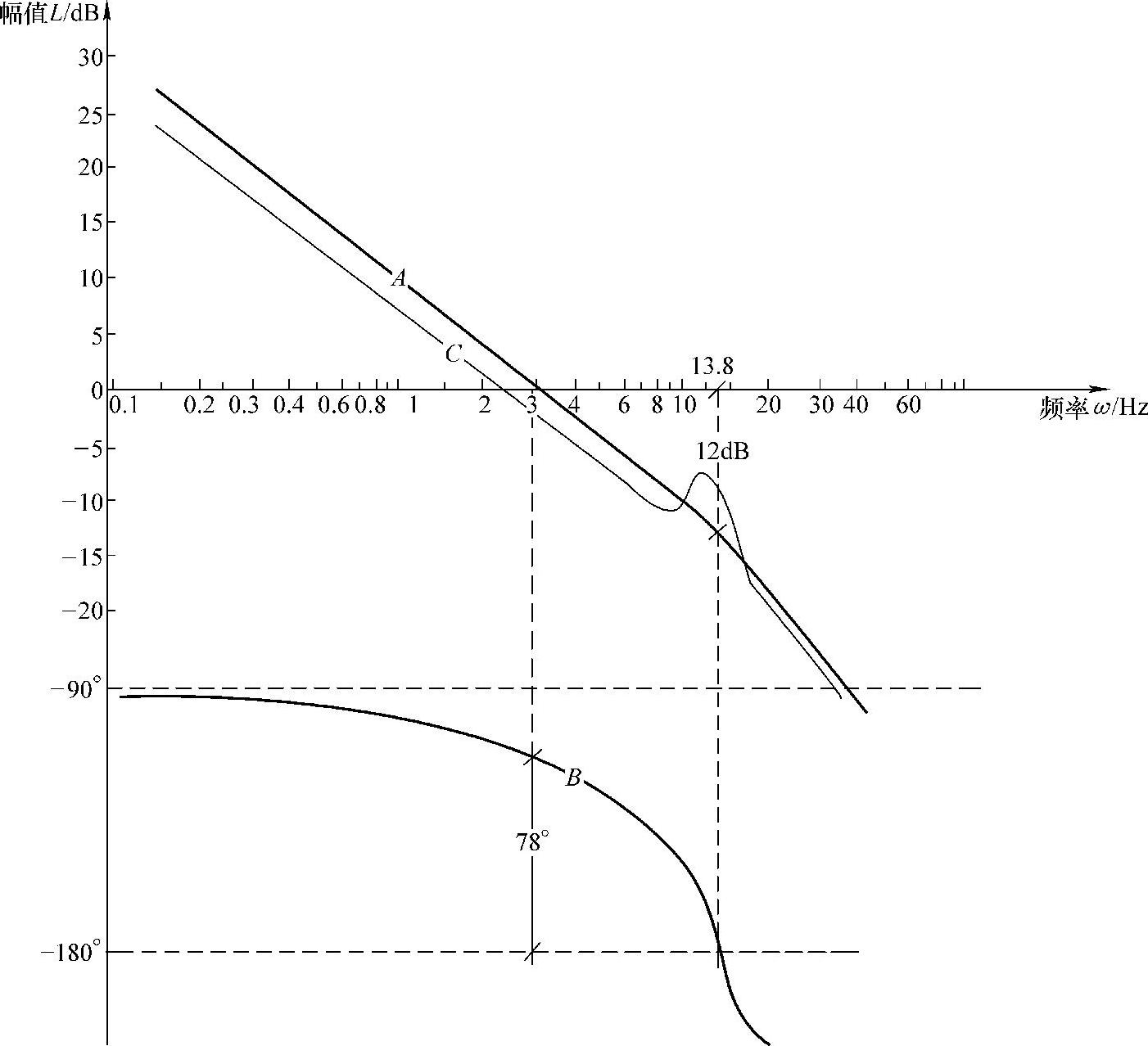

图12-20 改造前后CW机组EPC系统的开环伯德图
开环放大系数
，k=14.78s-1=2.35Hz。
画出改造后CW机组EPC系统的开环幅频伯德图，如图12-20中的曲线C所示。
由图12-20可知：穿越频率ωc=2.35Hz，即频宽ωb=2.35Hz。
本系统的相位交界频率ωcφ应为转角频率ωh，幅频伯德图在ω=11.7Hz处的修正值等于8dB（近似认为ξh=0.2时），所以幅值裕量h=14.2dB-8dB=6.2dB。
3.卷取精度
由钢带跑偏引起的卷齐误差（板形正常时）：
（改造前）
（改造后）
由干扰力引起的卷齐误差：
δ2=0.004cm （改造前）
δ′2=0.006cm （改造后）
总的卷齐误差：
δ=δ1+δ2=0.084cm=0.84mm （改造前）
δ′=δ′1+δ′2=0.106cm=1.06mm （改造后）
