微分(超前)校正环节的数学模型为(其中,T为时间常数,α为校正系数,α<1),其伯德图如图12-11所示。校正时利用的是其相位超前的特性。校正环节的最大超前角φm按下式计算:
与φm对应的频率为ωm,,ωm处的幅值增量为Lm,
。

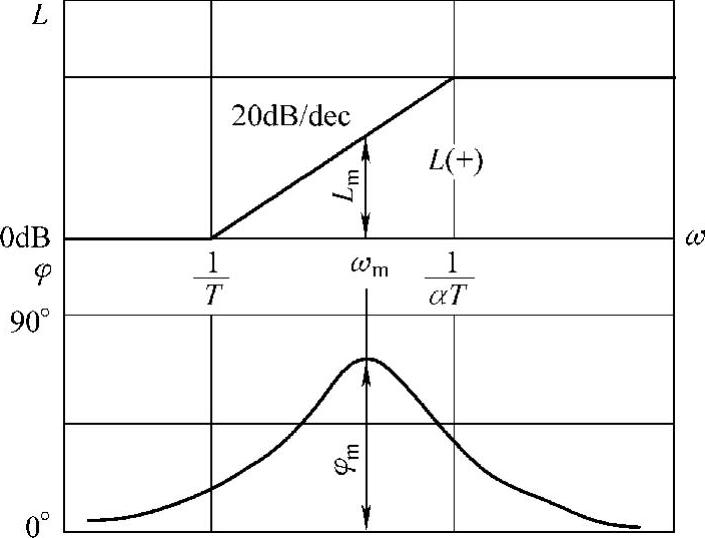

图12-11 微分校正环节的伯德图
1.校正原理
使校正环节的两个转折频率[1/T和1/(αT)]分别位于原系统剪切频率ωc的两侧,则校正后系统的幅频曲线在ωc附近的那一段将上移,幅值裕量将增加。
2.参数确定
1)根据稳态误差确定系统的开环放大系数k。
2)利用已确定的k值,画出未校正系统的开环对数频率图,从中找出其相位稳定裕量γ和幅值稳定裕量h。
3)确定最大超前角φm,其计算公式为
φm=(γ0-γ)+Δφ
式中 γ0——设计中要求的相位裕度指标;
γ——校正前系统的相位裕度。
考虑到加上校正装置后会提高幅频曲线,使截止频率右移,而将产生相位滞后增量,为此需附加一定的超前裕量Δφ,以便补偿。通常,取Δφ=5°~10°。
4)由确定α。
5)计算Lm:
6)在原对数幅频曲线上确定校正后的剪切频率点ω′c,使得原曲线上该点ω′c处的幅值满足
L(ω′c)=-Lm
7)要使得加了校正后ω′c处的幅值提高Lm,由校正环节的伯德图可知,该ω′c必须正好是校正环节的ωm点。又,所以有
,故
。
这就确定了校正环节的两个转折频率。
至此,校正环节的参数得以全部确定。需要强调指出的是,步骤6)、7)的处理原则是:为了充分利用超前环节相位超前的特性,应使校正环节的最大相位超前量φm正好位于校正后的剪切频率ω′c处,这样可使相位裕量得到最充分的提高。
3.超前校正与滞后校正的比较
1)超前校正利用的是微分环节相位超前的特性,多用于改善γ不足的系统(采用超前校正后,虽然γ会增加,但h往往会有所减少);滞后校正利用的是积分环节高频段幅值衰减的特性,多用于改善h和γ都不足的系统。
2)超前校正本身对系统的增益有衰减作用,可减少超前量,但会减少稳态精度,因此为了保证稳态精度,必须附加一定的增益。滞后校正不会减小系统的稳态精度,故不需附加增益。
3)采用超前校正的带宽大于采用滞后校正的带宽,对快速性要求较高(现有快速性指标不满足)的系统多采用超前校正。
4)超前校正和迟后校正虽然都可使系统满足稳定性指标的要求,但超前校正减小了稳态精度,迟后校正减小了频宽,为了使校正后的系统在稳、准、快这三方面的指标都满足要求,可引入滞后-超前校正。
