装出料炉门液压传动系统的优化方案
【摘要】：根据工艺装钢要求，无论是单排、双排装料，两扇炉门都是同时升降的。图9-9 装出料炉门液压回路原理图1—单向溢流阀组 2—单向调速阀组 3—电液换向阀
1.装出料炉门机械部分
每座炉子装料端设置一组升降式炉门，分为左、右两扇炉门，每扇炉门各设有一套液压驱动升降机构。根据工艺装钢要求，无论是单排、双排装料，两扇炉门都是同时升降的。
每套机构均由1支液压缸牵拉带动链轮轴转动，链轮回转平面与炉子中心线垂直，起重链条一端通过炉门吊具与炉门上部吊耳连接，另一端通过固定在钢结构上的导向链轮及相应的液压缸吊具与液压缸耳轴连接，通过液压缸升降完成炉门升降启闭。
炉门的工作行程位置由极限开关检测。液压驱动运行平稳，其液压驱动油源与步进炉液压系统共用，两扇炉门的同步升降由液压缸来完成。
另外，升降液压缸具有行程余量，在检修时使炉门下降至下位，然后固定链轮使液压缸处于无负荷状态便可进行拆装、检修。
设备各润滑点采用间歇压力润滑，即各设备润滑点配备旋盖式油杯，由人工定期加油。
2.装出料炉门液压回路
装出料炉门液压回路共有4套液压驱动升降机构，每扇炉门各设有一套液压驱动升降机构，每套液压驱动升降机构的组成原理均相同。以其中一套为例，液压回路原理如图9-9所示。液压回路由电液换向阀3、单向溢流阀组1、单向调速阀组2组成。单向溢流阀组1在炉门下降时起安全作用，可释放有杆腔的高压，改善下降动作时产生的液压冲击；上升时，液控单向阀开启，小腔回油经单向调速阀组2回油节流调速。

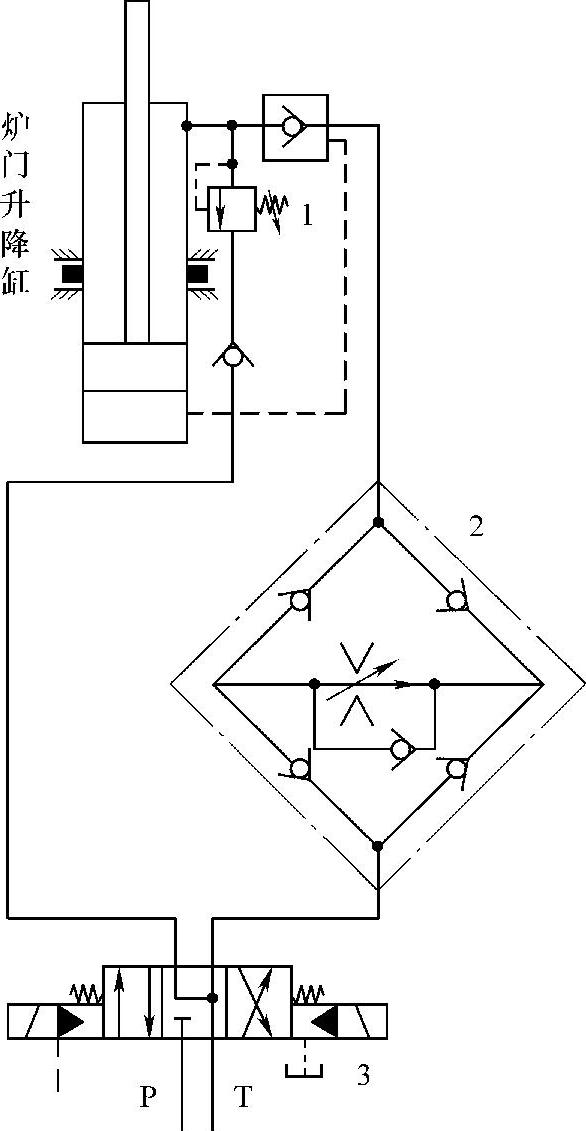

图9-9 装出料炉门液压回路原理图
1—单向溢流阀组 2—单向调速阀组 3—电液换向阀
