【摘要】:装钢机进退由1台带编码器的变频电动机经减速机带动传动齿轮箱,使装料托杆运动,完成装料需求,并与先行板坯保持50mm的间隙。出钢机的升降由4支液压缸并联驱动托辊摇臂拉杆来完成。出钢机进退由2台带编码器的变频电动机经减速机带动传动齿轮箱,使出料托杆运行,完成出料需求。

1.装出钢机简介

(1)装钢机 装钢机的机械结构主体是4根托杆。托杆采用中厚板焊接结构,在杆前端设有承托板坯的、可更换的耐热钢托座,在托杆下部装有平移运行所需的齿条结构,其长度应满足装钢机的运行的最大行程。装钢机的运动轨迹为:推正、升、进、降、退。

装钢机托杆于低位推进在炉后装料辊道上已正确定位的板坯,当装料端的基准光电开关测到板坯边缘时,低位推进停止,同时装钢机上的编码器复核计算板坯宽度,完成第一步推正。

当出现与该板坯档案宽度过大偏差时,装钢机会报警,暂停装钢,此时操作人员可经手动操作将板坯托起后移放下,再重新进行推正操作,直至确认板坯宽度正确。

待炉内装料端空出该板坯位置并开启装料炉门时,由装钢机托起板坯送入炉内固定梁上,随后托杆下降退出炉外并关闭装料炉门,炉内步进梁将板坯向前移送进行加热。

装钢机的升降由2支液压缸并联驱动托辊摇臂拉杆(刚性连接)来完成。

在托杆降至最低位时,其托杆上表面低于辊道顶面约90mm,并且处于水平状态,以保证在低位平移或辊道输送板坯时不剐蹭板坯。在托杆升至高位时,托杆上表面处于倾斜状态。


图9-4 步进梁进退液压传动系统

1—回油压力补偿器 2—比例换向阀 3—液控单向阀 4—插装溢流阀

托杆在平移回退至最后位时高度最低,在平移前进至最前位时高度最高,考虑到热板坯会有一定的悬垂量,为保证板坯在平移时不剐蹭,托起高度距辊道顶面不小于80mm。

装钢机进退由1台带编码器的变频电动机经减速机带动传动齿轮箱,使装料托杆运动,完成装料需求,并与先行板坯保持50mm的间隙。装钢机平移运动时,位移与板坯几何参数的关系如图9-5所示。

装钢机技术参数:

最大行程: 4700mm

升降液压缸数量: 2只

升降液压缸直径: ϕ250/160mm

平移电动机数量:1台

平移电动机功率:90kW

(2)出钢机 出钢机的机械结构主体是6根托杆。托杆采用中厚板焊接结构,在杆前端设有承托板坯并可更换的耐热钢托座,在托杆下部装有平移运行所需的齿条结构,其长度应满足出钢机运行的最大行程。出钢机的升降由4支液压缸并联驱动托辊摇臂拉杆(刚性连接)来完成。

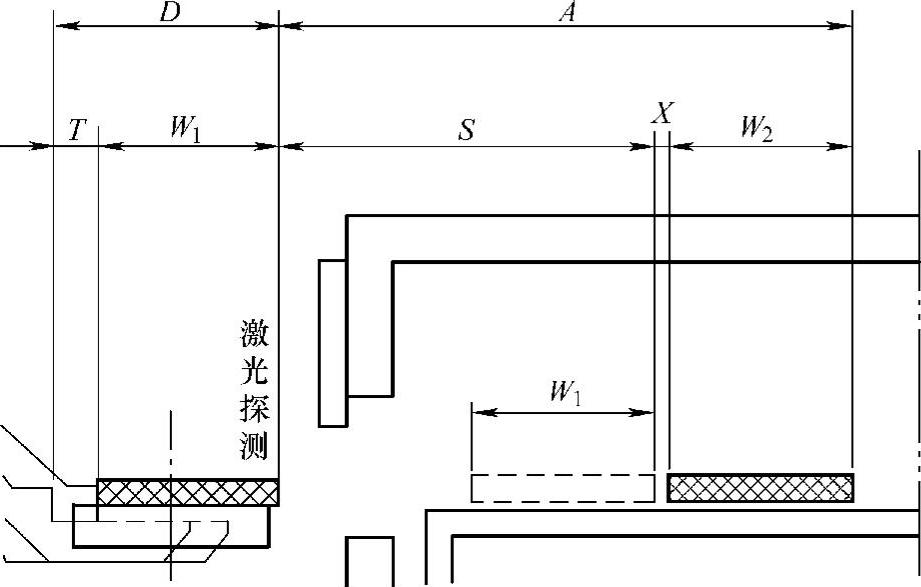

图9-5 装钢机位移与板坯几何参数的关系

T=D-W1S=A-(W2+X

T—板坯推正位移量 S—装钢机装料行程 W2—前一块板坯宽度 D—装料端激光标尺距离 A—前一块板坯位距 X—炉内板坯间隙 W1—待装炉板坯宽度

出钢机运动轨迹为:进、升、退、降。

开启出料炉门后,由出钢机托杆于低位入炉托起在炉内出料端将要出炉的板坯,后退到炉外并将板坯放置在炉外出料辊道上,关闭出料炉门,再经出料辊道高速输送至轧线区进行轧制。

在托杆降至最低位时,其托杆上表面低于辊道顶面约90mm并且处于水平状态,以保证在低位平移或辊道输送板坯时不剐蹭板坯。在托杆升至高位时,托杆上表面处于倾斜状态。

托杆在平移回退至最后位时高度最低,在平移前进至最前位时高度最高,考虑到热板坯会有一定的悬垂量,为保证板坯在平移时不剐蹭,托起高度距辊道顶面不小于80mm。出钢机进退由2台带编码器的变频电动机经减速机带动传动齿轮箱,使出料托杆运行,完成出料需求。当要出炉的板坯为长料时,2台电动机同时起动,6根托杆一同进退、升降,进退同步是由电气保证的;当要出炉的板坯为短料时,2台电动机分别起动,但同时升降,完成板坯的出料。出钢机运动时位移与板坯几何参数的关系如图9-6所示。

2.装出钢机液压部分

装出钢机升降液压回路原理如图9-7所示。

液压回路主要由比例换向阀(元件2)、进油压力补偿器(元件1)、平衡阀(元件4)和单向比例节流阀3组成。进油压力补偿器1用于保证比例换向阀2进出油口压差恒定,防止接钢时动作速度不稳定;平衡阀4和单向比例节流阀3组合可以防止板坯自重引起的失控下落。

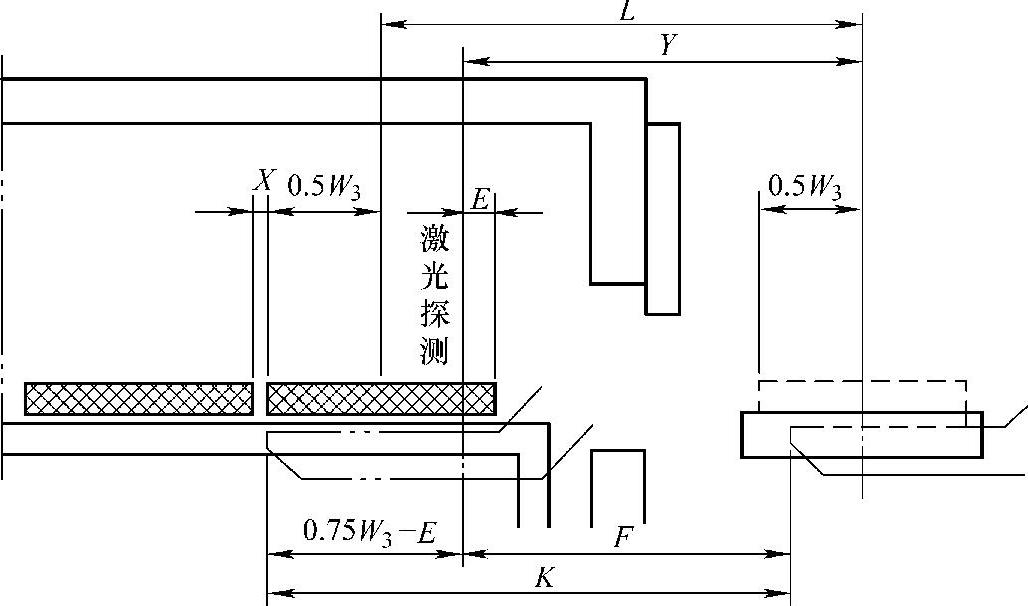

图9-6 出钢机位移与板坯几何参数的关系

K=F+(0.75W3-EL=Y+(0.5W3-F

K—出钢机入炉行程 W3—待出炉板坯宽度 L—出钢机出料行程 F—出料杆至激光标尺距离 E—板坯超出激光标尺距离 Y—出料端激光标尺距离


图9-7 装出钢机升降液压原理图

a)装钢机升降液压缸 b)出钢机升降液压缸

1—压力补偿器 2—比例换向阀 3—单向比例节流阀 4—平衡阀

装出钢机升降运行的控制比例曲线如图9-8所示。


图9-8 装出钢机升降运行的控制比例曲线

a)装出钢机后位升降 b)装出钢机前位升降
