步进梁式加热炉介绍

2023-06-15 历史故事版权反馈

【摘要】：炉区的主要设备与设施为装出钢机、装出料炉门、步进梁式加热炉本体、出料机、空煤气管道系统及放散系统、水冷系统、排烟系统、操作及检修平台、汽化冷却系统以及仪表电控系统等。步进梁的原始位置设在后下位。图9-2 步进梁矩形轨迹运行图

1.步进梁式加热炉

某热轧厂步进梁式加热炉用于板坯轧制前加热，炉子装出料方式为装钢机进料，托出机出料，端进端出；装出料辊道中心线距离62000mm，炉子砌砖长度56400mm，炉膛内宽12800mm；燃料为混合煤气，煤气热值（8778±418）kJ/（N·m³）；炉底水梁冷却方式为汽化冷却；炉底机械驱动方式为液压驱动；年作业时间为6000h。

该厂热轧板卷产量为550万t/年，需加热板坯量约570万t/年。该热轧厂设三座步进梁式加热炉，炉子设计产量为370t/h，加热板坯最大长度为12000mm。炉区的主要设备与设施为装出钢机、装出料炉门、步进梁式加热炉本体、出料机、空煤气管道系统及放散系统、水冷系统、排烟系统、操作及检修平台、汽化冷却系统以及仪表电控系统等。

2.炉底步进机构

板坯经进料辊道送至炉子装料端，由炉后装钢机推入炉内，再由步进机构将板坯托运到出料端，被加热好的钢坯由出料机托出，放至出料辊道上，输送到轧机进行轧制。

炉底步进机构主要由以下几部分组成：斜轨装置、支撑滚轮、独立的升降框架和平移框架、水封槽及刮渣板、上下定心装置、水平进退液压缸、升降液压缸等。步进机构采用双层框架、双轮斜轨式结构，框架分别设有提升和水平定心机构，运行可靠，安装调试方便，利于设备维修。升降采用并联四支液压缸驱动提升框架沿11°斜轨道运行。平移采用一支液压缸驱动平移框架沿水平方向运行。

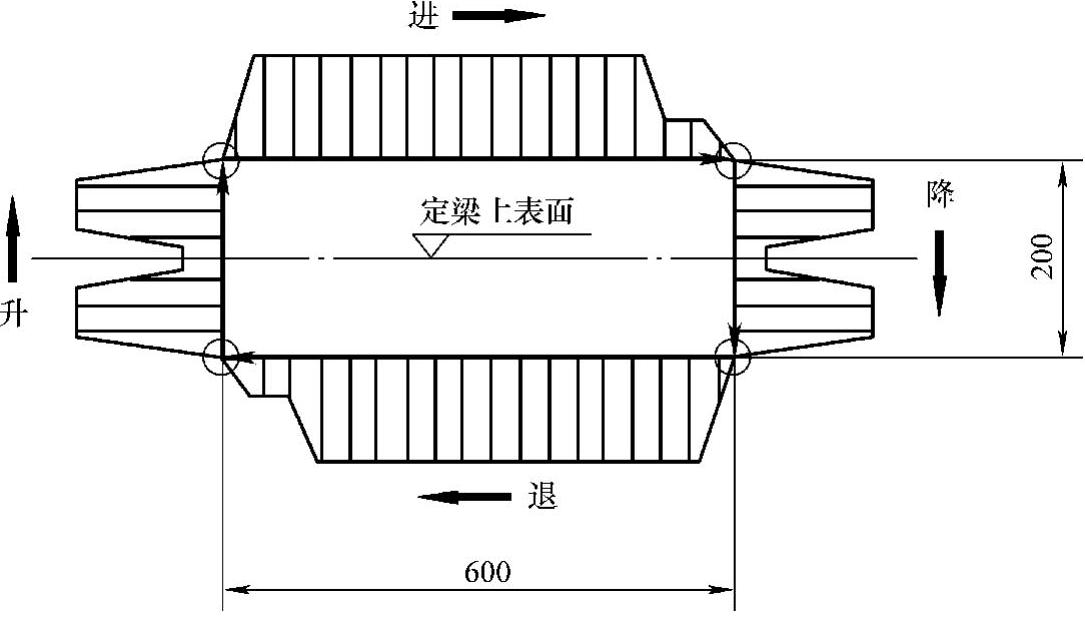

步进梁以矩形轨迹运行，分别进行升、进、降、退的连贯动作，其运行轨迹如图9-2所示。步进梁的原始位置设在后下位。在水平运动和升降运动过程中，步进梁的运行速度是变化的，其目的在于保证水平运动和升降运动的缓起缓停，以及在升降过程中步进梁从固定梁上托起或向固定梁上放下板坯时能轻托轻放，防止步进机械产生冲击和振动，避免损伤梁上的绝热材料和防止炉内板坯表面氧化皮的脱落，延长维修周期和使用寿命。

图9-2 步进梁矩形轨迹运行图

步进梁式加热炉介绍
