驱动辊为扇形段的主动辊，它由电动机驱动旋转，在液压缸作用下压紧在铸坯表面，靠摩擦力拖动铸坯向前移动。驱动辊压下的作用不是调节扇形段辊缝，而是调节铸坯向前移动的拖动力。

驱动辊压下控制有单缸压下、双缸压下两种。单缸压下液压系统简单，但是需要设置机械滑块，以确保辊道平行压下而不会发生倾斜。双缸压下需要做到液压同步，以确保辊道平行压下。液压同步可使用同步阀实现，也可由调速阀实现。

1.使用同步阀的双缸驱动辊压下控制系统

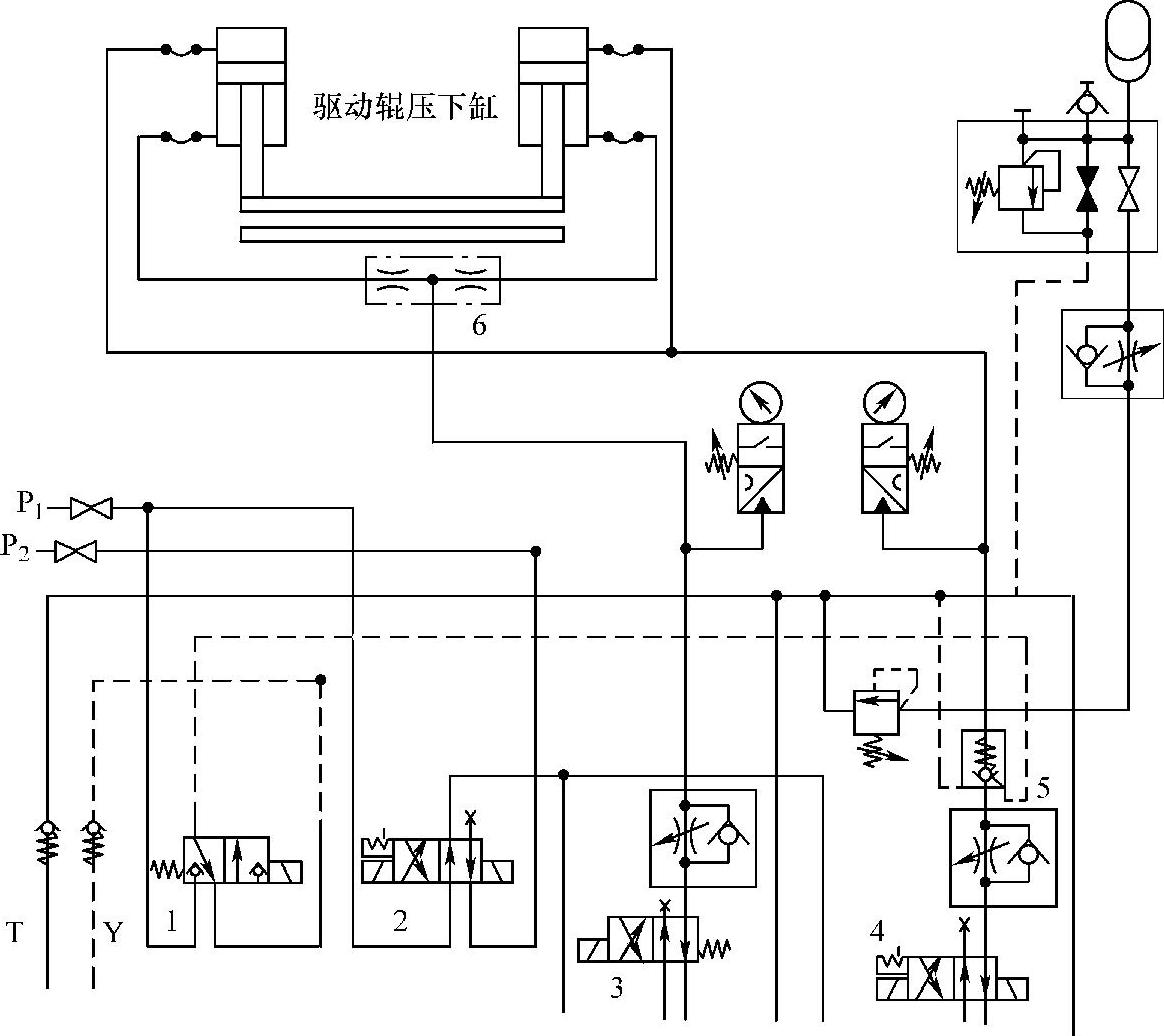

使用同步阀的双缸驱动辊压下控制系统如图8-36所示。该系统辊道压下采用双液压缸，使用同步阀6保证两个液压缸同步。电磁换向阀1和液控单向阀5、蓄能器配合使用。正常生产时，电磁换向阀1得电打开液控单向阀5，液压缸自由调整。断电状态时，电磁换向阀1失电，液控单向阀5关闭，利用蓄能器给液压缸供油，确保连铸机有足够的时间将铸坯拉出连铸机。电磁换向阀2用于驱动辊压下力的切换，以及拉引锭杆和拉热坯时使用不同的压力：电磁阀位于右边工位时，使用P₁口的压力；电磁阀位于左边工位时，使用P₂口的压力。电磁阀3、4配合使用，完成液压缸压下或者抬起的换向功能。

图8-36 使用同步阀的双缸驱动辊压下控制系统

1、2—电磁换向阀 3、4—电磁阀 5—液控单向阀 6—同步阀

2.使用调速阀的双缸驱动辊压下控制系统

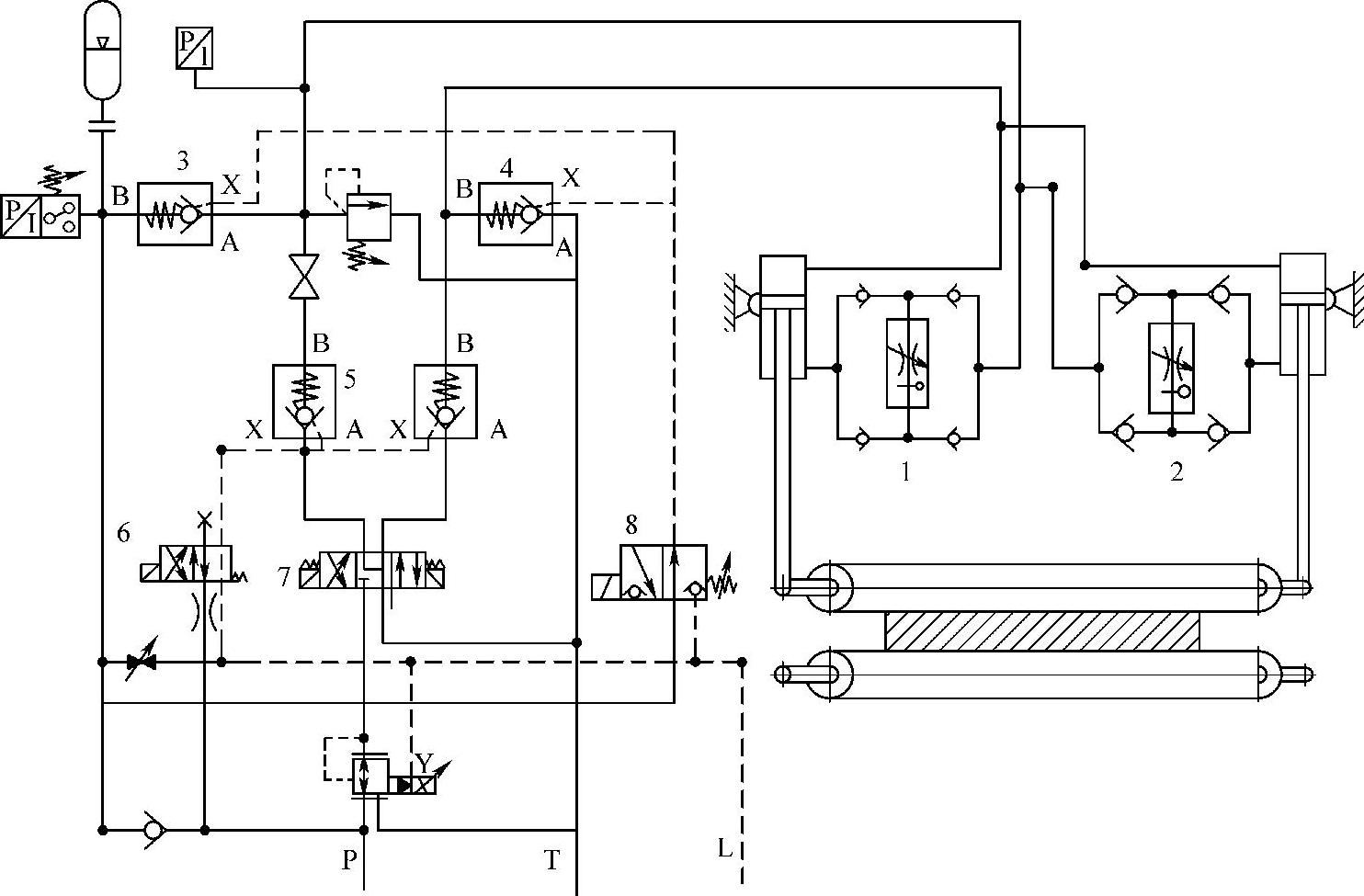

使用调速阀的双缸驱动辊压下控制系统如图8-37所示。该系统辊道采用双液压缸压下，使用调速阀1、2来保证两个液压缸的同步，另外电磁换向阀8，液控单向阀3、4及蓄能器配合使用。正常生产时，电磁换向阀8处于得电状态，切断液控单向阀3、4控制油，使液控单向阀3、4关闭；事故状态时，液压站停止供油，电磁换向阀8同时断电，液控单向阀3、4被蓄能器存储的液压油打开，液控单向阀组5关闭，蓄能器内的液压油进入液压缸，维持连铸机动力直到将铸坯拉出扇形段为止。

抬起驱动辊或维持驱动辊抬起状态，需电磁换向阀6、7和液控单向阀组5配合使用。需要抬起驱动辊时，电磁换向阀6得电打开液控单向阀组5，将液压缸上腔与油源连通，完成驱动辊抬起功能；驱动辊抬起后，在维修模式下，如果需要维持驱动辊抬起状态，同时需要停止液压站供油，此时应关闭电磁换向阀6及关闭液控单向阀组5，液压缸上腔内液压油被封闭，便可维持驱动辊抬起状态。

图8-37 使用调速阀的双缸驱动辊压下控制系统
