速度换接回路的功能是使液压执行元件在一个工作循环中从一种运动速度变换到另一种运动速度。这个运动速度变换不仅包括液压执行元件快速到慢速的换接，而且也包括两个慢速之间的换接。实现速度换接功能的回路应该具有较好的速度换接平稳性。

1.快速与慢速的换接回路

图6-32所示为采用增速缸的快速运动回路。增速缸的柱塞2套在与缸体3固接为一体的套筒1上。换向阀在左位，增速缸的柱塞2右移时，若负载较小，工作压力低于顺序阀4的调定压力，则压力油由套筒1进入柱塞B腔，柱塞快速右移；若负载较大，工作压力高于顺序阀4的调定压力，则压力油既由套筒1进入柱塞B腔，又进入A腔，柱塞慢速右移。由于B腔承压面积比A腔面积小，所以快速右移的速度是慢速右移速度的2倍以上。这种回路常被用于液压机系统中。

图6-33所示为用行程阀来实现快慢速换接的回路。当换向阀3在左位时，液压缸7的活塞右移，压下行程阀6以前，为快速运动，液压泵1的压力由快进负载决定；压下行程阀6以后，回油经节流阀5调速，转为慢速运动，液压泵1的压力由溢流阀2限定。

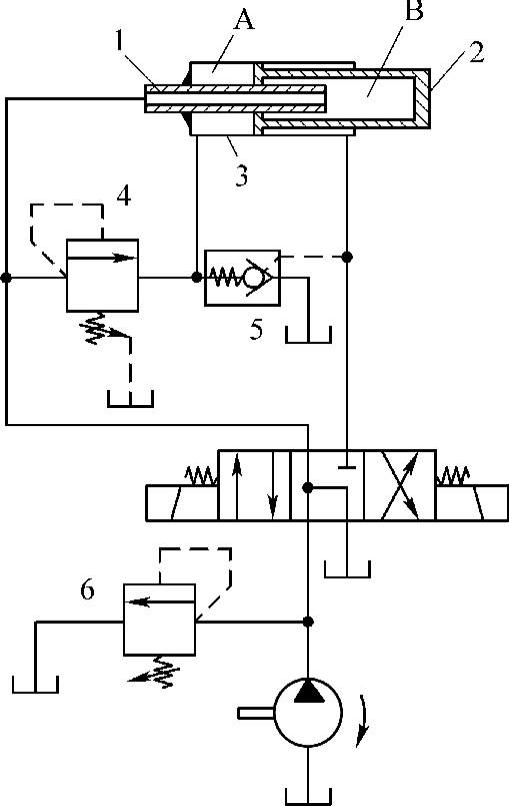

图6-32 采用增速缸的快速运动回路

1—套筒 2—柱塞 3—缸体 4—顺序阀 5—液控单向阀 6—溢流阀

图6-33 行程阀实现快慢速换接回路(https://www.chuimin.cn)

1—液压泵 2—溢流阀 3—换向阀 4—单向阀 5—节流阀 6—行程阀 7—液压缸

这种回路的优点是快慢速换接过程比较平稳，换接点的位置比较准确；缺点是行程阀的安装位置不能任意布置，管路连接较为复杂。若将行程阀改为电磁阀，则安装连接比较方便，但速度换接的平稳住、可靠性以及换向精度都较差。

2.两种慢速的换接回路

图6-34所示为用两个调速阀来实现不同工况速度换接的回路。图6-34a中两个调速阀并联，由换向阀实现换接。这种回路不宜用于工作过程中的速度换接，只可用在速度预先二选一的场合，因为一个调速阀工作时，另一调速阀中无油液流动，工作过程中切换时会产生速度冲击。图6-34b所示为两个调速阀串联的速度换接回路。该回路在工作过程中，无论是调速阀1起调速作用，还是调速阀2起调速作用，两个调速阀中均有油流，所以可用于工作过程中的速度换接。但是与换向阀3并联的调速阀1的调定流量一定要小于调速阀2的调定流量，否则调速阀1不起作用。

图6-34 采用两个调速阀实现不同工况速度换接的回路

1、2—调速阀 3—换向阀
