液压保压回路及其关键元件分析

2023-06-15 历史故事版权反馈

【摘要】：1）保压回路的作用是：使执行机构工作腔的压力保持在某一恒定值附近。2）保压回路的关键元件有：液控单向阀、蓄能器、辅助泵、压力补偿变量泵等。图6-11所示为液控单向阀的保压回路。图6-12所示为辅助液压泵保压回路。用重锤式蓄能器5代替辅助液压泵在保压过程中向液压缸无杆腔供油。保压时，重锤式蓄能器5充入高压油，重锤上升，触及限位开关S时，使电液换向阀2的电磁铁1Y断电，主液压泵卸荷，以后由蓄能器保持系统压力。

1）保压回路的作用是：使执行机构工作腔的压力保持在某一恒定值附近。

2）保压回路的关键元件有：液控单向阀、蓄能器、辅助泵、压力补偿变量泵等。

3）典型的保压回路包括：①不带补油的保压回路，如液控单向阀保压；②带补油的保压回路，如蓄能器保压、辅助泵保压、压力补偿变量泵保压等。

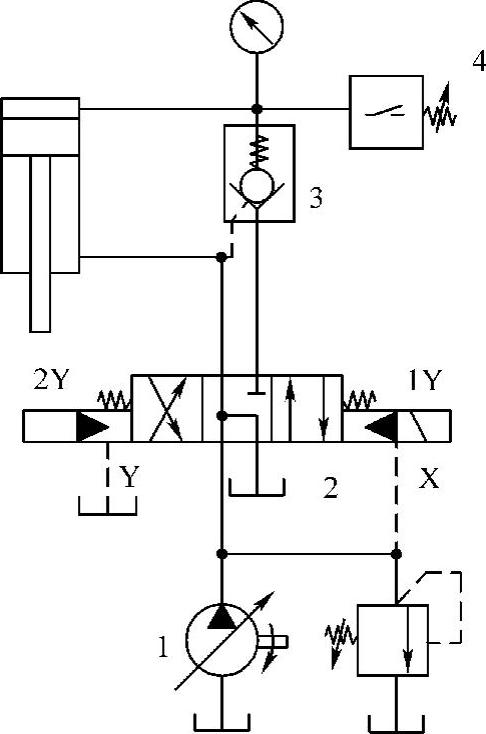

图6-11所示为液控单向阀的保压回路。在液压缸无杆腔的油路上接入一个液控单向阀3，当换向阀2处于中位时，液控单向阀3控制油失压，液控单向阀反向关闭，利用单向阀锥形阀座的密封性能来实现液压缸无杆腔保压。换向阀2处于中位时变量泵1卸荷。此回路保压时间较长时，压力会有所下降。为防止压力下降过多，无杆腔的油路上接入了压力继电器4，当压力下降到设定值后，压力继电器4发信号使换向阀2的2Y通电，变量泵1向液压缸无杆腔供油。

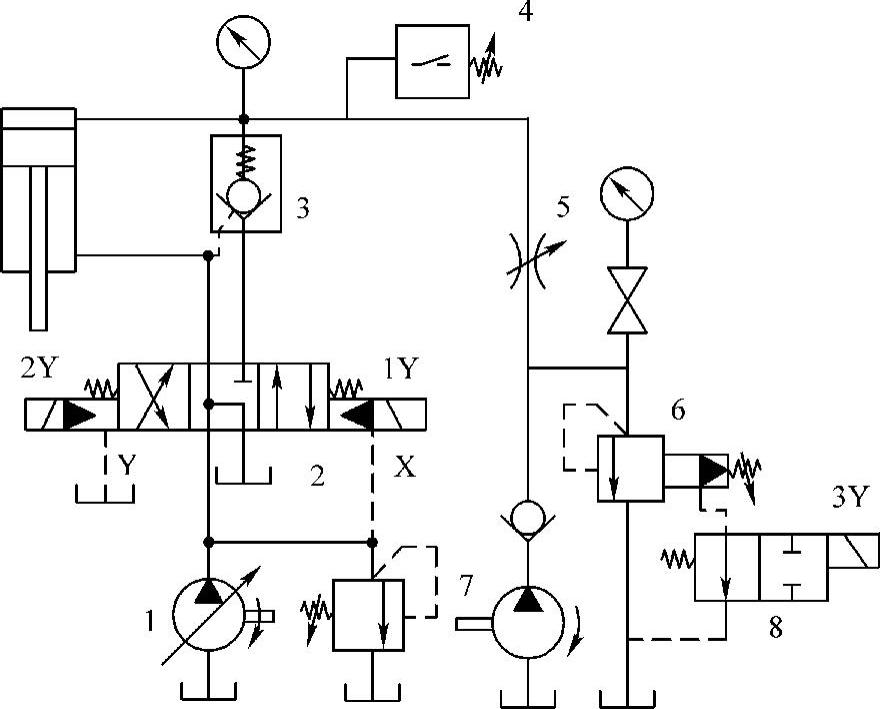

图6-12所示为辅助液压泵保压回路。在回路中增设一台辅助液压泵7，当液压缸无杆腔加压完毕要求保压时，由压力继电器4发信号，使换向阀2的1Y断电，换向阀8的3Y通电，变量泵1卸荷，辅助液压泵7向无杆腔供高压油，维持系统压力稳定。由于辅助液压泵7只需补充系统的泄漏，可选用小流量高压泵，功率损耗小。压力稳定性取决于辅助液压泵7出口处的溢流阀6的稳定性。

图6-11 液控单向阀保压回路

1—变量泵 2—换向阀 3—液控单向阀 4—压力继电器

图6-12 辅助泵保压回路

1—变量泵 2、8—换向阀 3—液控单向阀 4—压力继电器 5—节流阀 6—溢流阀 7—辅助液压泵

图6-13所示为使用蓄能器的保压回路。用重锤式蓄能器5代替辅助液压泵在保压过程中向液压缸无杆腔供油。保压时，重锤式蓄能器5充入高压油，重锤上升，触及限位开关S时，使电液换向阀2的电磁铁1Y断电，主液压泵卸荷，以后由蓄能器保持系统压力。采用重锤式蓄能器压力波动小，不超过0.1MPa（或不超过0.2MPa）。蓄能器的容量由保压时间内系统泄漏量来决定。
