选用和安装过滤器的步骤及技巧
【摘要】：通常有以下几种：图5-3 过滤器的安装1）安装在泵的吸油口处。泵的吸油路上一般都安装有表面型过滤器，目的是滤去较大的杂质微粒以保护液压泵。此处安装过滤器的目的是用来滤除可能侵入阀类等元件的污染物，其过滤精度应为10～15μm，且能承受油路上的工作压力和冲击压力，压力降应小于0.35MPa，同时应安装安全阀以防过滤器堵塞，如图5-3b所示。这种安装起间接过滤作用。大型液压系统可专设一液压泵和过滤器组成独立过滤回路，如图5-3d所示。
1.选用
过滤器按其过滤精度（滤去杂质的颗粒大小）的不同，有粗过滤器、普通过滤器、精密过滤器和特精过滤器四种，它们分别能滤去大于100μm、10～100μm、5～10μm和1～5μm大小的杂质。
选用过滤器时，要考虑下列几点：
1）过滤精度应满足预定要求。
2）能在较长时间内保持足够的通流能力。
3）滤芯具有足够的强度，不因液压的作用而损坏。
4）滤芯耐蚀性好，能在规定的温度下持久地工作。
5）滤芯清洗或更换简便。
因此，过滤器应根据液压系统的技术要求，按过滤精度、通流能力、工作压力、油液黏度和工作温度等条件选定型号。
2.过滤器的安装位置
过滤器在液压系统中的安装位置如图5-3所示。通常有以下几种：

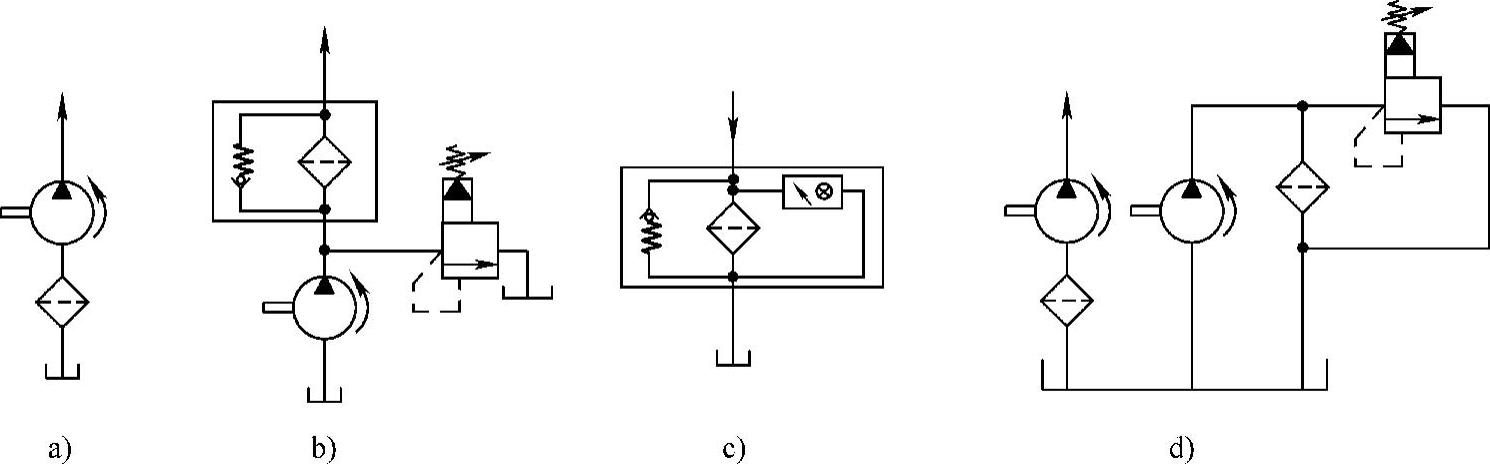

图5-3 过滤器的安装
1）安装在泵的吸油口处。泵的吸油路上一般都安装有表面型过滤器（见图5-3a），目的是滤去较大的杂质微粒以保护液压泵。此外，过滤器的过滤能力应为泵流量的两倍以上，压力损失小于0.02MPa。
2）安装在泵的出口油路上。此处安装过滤器的目的是用来滤除可能侵入阀类等元件的污染物，其过滤精度应为10～15μm，且能承受油路上的工作压力和冲击压力，压力降应小于0.35MPa，同时应安装安全阀以防过滤器堵塞，如图5-3b所示。
3）安装在系统的回油路上。这种安装起间接过滤作用。一般与过滤器并连安装一背压阀，当过滤器堵塞达到一定压力值时，背压阀打开，如图5-3c所示。
4）单独过滤回油。大型液压系统可专设一液压泵和过滤器组成独立过滤回路，如图5-3d所示。
液压系统中除了整个系统所需的过滤器外，还常常在一些重要元件（如伺服阀、精密节流阀等）的前面单独安装一个专用的精过滤器来确保它们的正常工作。
