【摘要】：另外，集成块减少了连接管道和相应的管接头，这就减少了外泄漏的可能。对于复杂的液压系统，采用集成块安装连接后，将大大降低所占据的空间和重量，同时也减少了管路的压力损失，发热也随之下降。现在已出现了一些规模极大的集成块专业制造厂，年产量达几千吨。因此，使用集成块的安装连接方式已成为现代液压系统设计师的首选。图4-46 采用板式阀集成块连接方式的液压系统

多个板式阀共用一个集成了内部油路的安装底板，即油路集成块（Mani-fold），相互间的连接通道做在块内，如图4-45所示。集成块安装连接方式本质上属于板式连接，阀通过螺栓固定在集成块上，继承了板式阀的优点，更换阀时不必拆卸管道。另外，集成块减少了连接管道和相应的管接头，这就减少了外泄漏的可能。对于复杂的液压系统，采用集成块安装连接后，将大大降低所占据的空间和重量，同时也减少了管路的压力损失，发热也随之下降。此外，现场装配时间和费用也可减少，有利于维修。近年来，由于3D设计软件和数控加工中心的普遍应用，为复杂集成块的设计和加工创造了极有利的条件，突破了集成块设计制造技术的瓶颈，缩短了生产周期，降低了造价。现在已出现了一些规模极大的集成块专业制造厂，年产量达几千吨。这些厂家在接到用户提供的回路图及技术要求后，可以在几天内完成集成块的设计，从制造到组装、调试的全部过程只要几个星期。这种交钥匙的方式大大减少了主机厂的设计费用。因此，使用集成块的安装连接方式已成为现代液压系统设计师的首选。采用板式阀集成块连接方式的液压系统如图4-46所示。

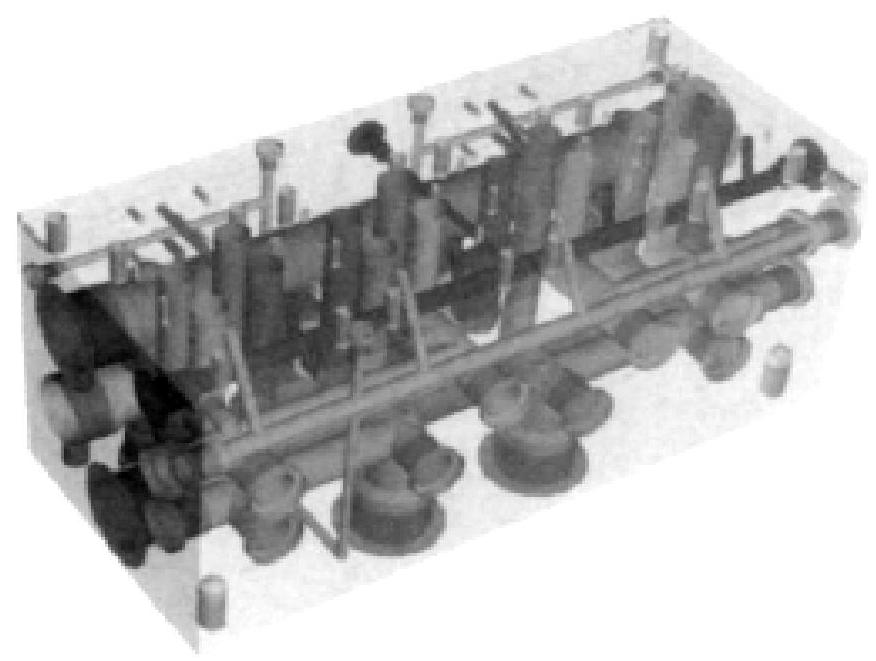

图4-45 油路集成块的内部通道

当然，板式阀集成块安装连接方式也有缺点，如当系统复杂，有很多阀时，为保证集成块有足够大的安装表面，就必须将集成块设计得很大，而集成块越大，内部的连通孔就越长，且钻深孔的难度大大增加，其代价将随着孔深的增加成2～3次方的加大。

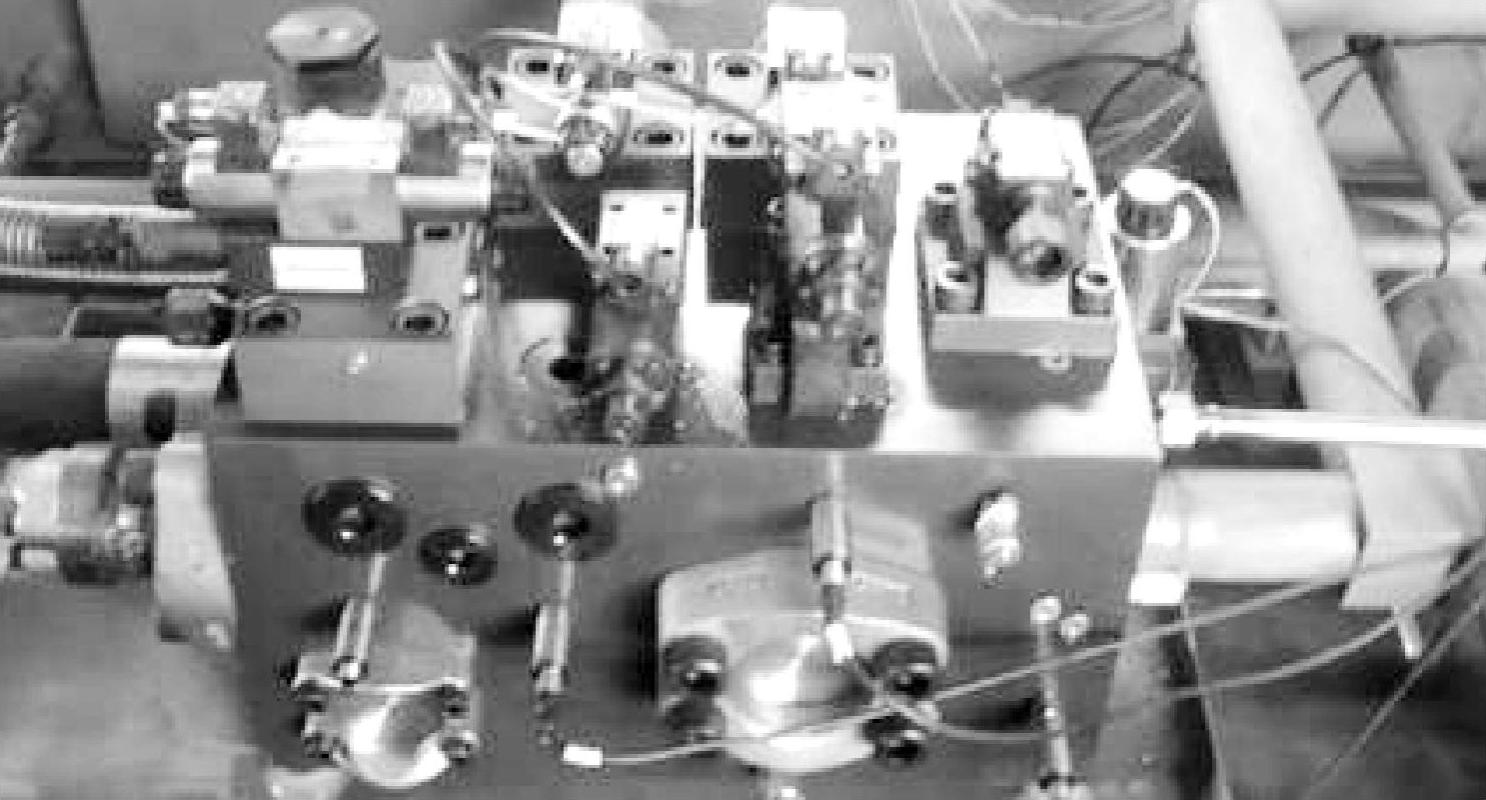

图4-46 采用板式阀集成块连接方式的液压系统
