节流阀是结构最为简单的流量阀,常与其他形式的阀相组合,形成单向节流阀或行程节流阀。

1.普通节流阀的结构

图4-32a所示为普通节流阀的结构。液压油从进油口P1流入,经阀芯2下部的节流口从出油口P2流出。调节手轮3,阀芯2随之轴向移动,阀芯下端的环形通流面积改变,通过阀的流量随之改变。由图4-32a可见,此阀属于针状节流口,当压力较高时,阀芯2会受到较大的轴向力,调节手轮3困难,因此这种节流阀需卸载调节,应用于要求不高的系统。图4-32b所示为节流阀的图形符号

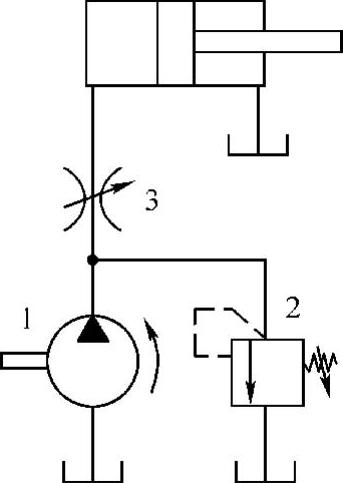

图4-31 流量控制原理

1—定量泵 2—溢流阀 3—流量阀

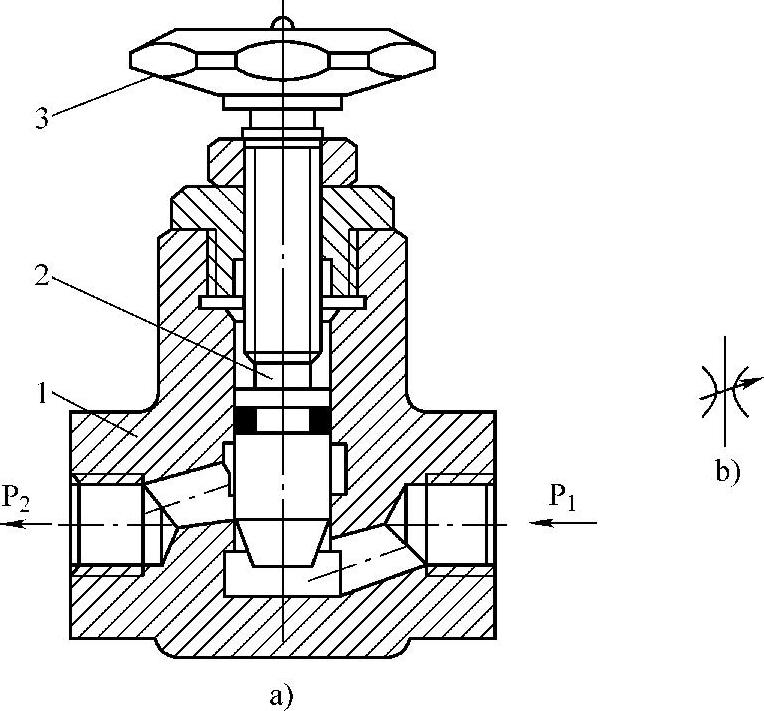

图4-32 LF型管式节流阀

a)结构图 b)图形符号

1—阀体 2—阀芯 3—手轮

2.节流阀的流量特性

(1)流量公式 在流体力学中,我们遇到过两大类节流口:一类是细长孔,一般用层流计算流过细长孔的流量。在液压工程中,往往把这类节流口当作固定(不可调)节流器使用,而很少把它们当作节流阀使用;另一类是薄壁节流口,通常把它们当作节流阀使用,用紊流计算这类节流口的流量。流量公式在流体力学中已然推导和证明过,我们只引用其结论即可。

流过薄壁小孔的流量公式为


或写成


式中 Cd——流量系数;

A——节流口过流断面面积(可调节);

ρ——油液密度;

Δp——节流口上、下游的压力差,Δp=p1-p2


在式(4-2)中,若m为常数,且[(2/ρ)Δpm也是常数,调节A,则可调节通过节流阀的流量q。需要说明的是,流量系数Cd并不是常数,节流口的结构、形状、压力差、油温都对Cd有影响。精确的Cd值需靠试验确定。一般Cd=0.6~0.8。


图4-33 节流阀的静特性曲线

m值受多种因素影响,一般m=0.5~1,对薄壁节流口,m为0.5。精确的m值需由实验确定。

液压油的温度发生变化时,油的黏度和密度随之改变,式(4-2)的K值也发生变化,且节流阀的流量受到影响。温度对细长孔类节流口的影响比薄壁类节流口大,因此性能好的节流阀一般采用薄壁孔类节流口。

(2)节流阀的静特性曲线 将式(4-1)画成曲线,如图4-33所示,这就是节流阀的静特性曲线。它表示了在A为某一定值时,通过节流阀的流量q和节流口上下游压力差Δp的关系。

从图4-33可见,当A一定时,Δp越大,q也越大,从式(3-1)可见它们之间是2次方的关系。图4-33中,A2A1,当Δp值相同时,对应着A2的流量q2也大于对应着A1的流量q1

节流阀虽有多种用途,但最常用的一种方式为:节流阀的上游和恒压能源相连,压力为p1;下游和执行机构相连,压力为p2,也就是负载形成的压力。当负载有变化时,压力差Δp=p1-p2也产生变化。当Δp变化时,通过节流阀的流量q也发生变化,而通过节流阀的流量就是进入执行机构的流量,故缸的运动速度也变化。

(3)节流阀的阻塞现象 一般节流阀只要保持油足够清洁就不会出现阻塞。有的系统要求缸的运动速度极慢,相应地输往缸的流量也很小,节流阀也只能开很小的开口,于是导致阻塞现象的出现,通过节流阀的流量时大时小,甚至断流。通常把流量未出现波动前的最小流量叫作节流阀的最低稳定流量。
