单向阀：控制油液单向流动的重要组件
【摘要】：单向阀的作用是限制油流方向，控制油液只能单向流动。对单向阀的要求是正向流动阻力损失小，反向时密封性好。当控制口K处无液压油通入时，它的工作和普通单向阀一样，液压油只能从进油口P1流向出油口P2，不能反向流动。图4-2 液控单向阀结构与图形符号1—活塞 2—顶杆 3—阀芯
单向阀的作用是限制油流方向，控制油液只能单向流动（单向导通，反向截止）。对单向阀的要求是正向流动阻力损失小，反向时密封性好。
1.普通单向阀

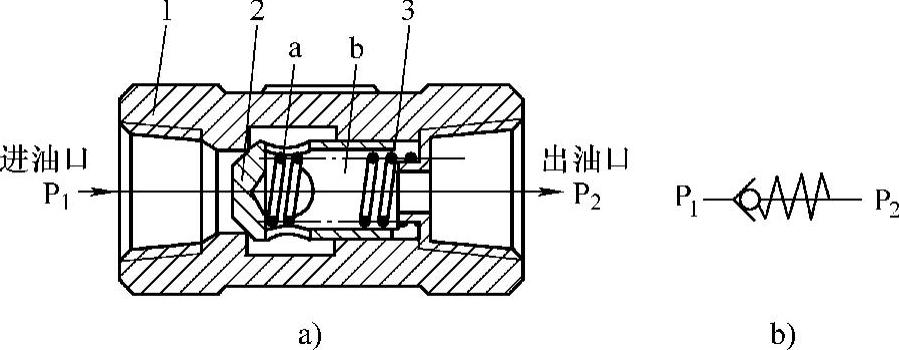

图4-1a所示为一种管式普通单向阀的结构。液压油从阀体1左端的进油口P1流入时克服弹簧3作用在阀芯2上的力，使阀芯向右移动，打开阀口，并通过阀芯上的径向孔a、轴向孔b从阀体右端的出油口P2流出；而液压油从阀体右端的出油口P2流入时，液压力和弹簧力一起使阀芯压紧在阀座上，使阀口关闭，油液不能通过。其图形符号如图4-1b所示。
图4-1 单向阀的结构与图形符号
1—阀体 2—阀芯 3—弹簧
一般单向阀的开启压力为0.03MPa，作为背压阀使用时，需更换刚度较大的弹簧，使开启压力达到0.2～0.6MPa。
2.液控单向阀
图4-2a所示为一种液控单向阀的结构。当控制口K处无液压油通入时，它的工作和普通单向阀一样，液压油只能从进油口P1流向出油口P2，不能反向流动。当控制口K处有液压油通入时，控制活塞1右侧a腔通泄油口（图中未画出），在液压力作用下活塞向右移动，推动顶杆2顶开阀芯3，使油口P1和P2接通，油液就可以从P2口流向P1口。图4-2b所示为其图形符号。
图4-2 液控单向阀结构与图形符号
1—活塞 2—顶杆 3—阀芯
