【摘要】：这种叶片泵由于有两个吸油腔和两个压油腔，并且各自的中心夹角是对称的，作用在转子上的油液压力相互平衡，因此双作用叶片泵又称为卸荷式叶片泵。其主要由定子、转子、叶片、配油盘、传动轴、轴承、密封、泵体等组成。

1.结构和原理

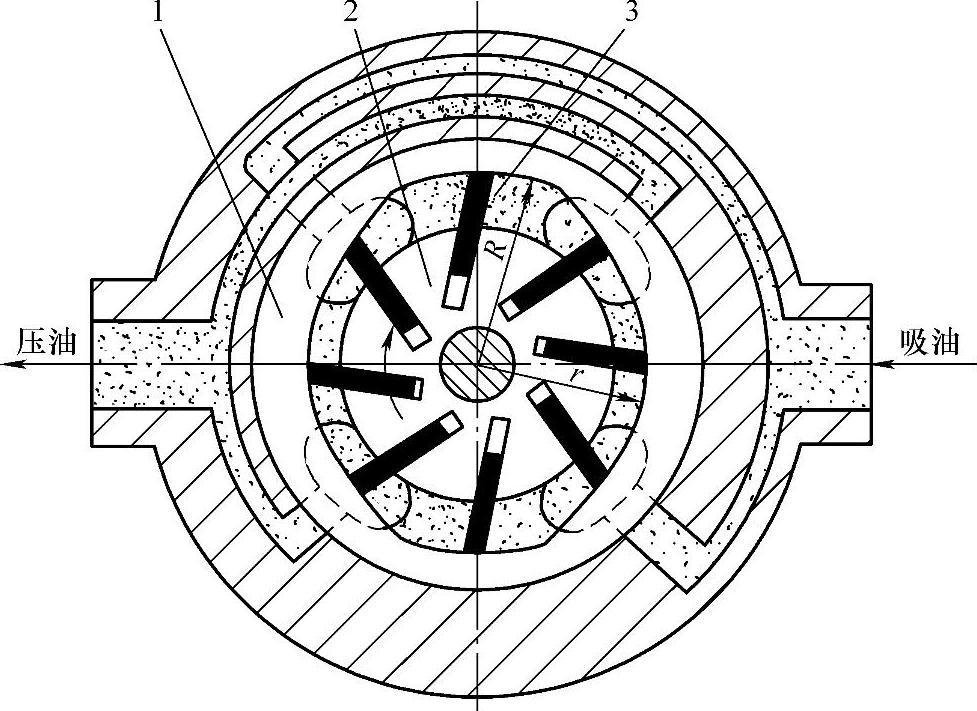

双作用叶片泵的工作原理如图2-15所示，它是由定子1、转子2、叶片3和配油盘（图中未画出）等组成。转子和定子中心重合，定子内表面近似为椭圆柱形（该椭圆柱形由两段长半径圆弧、两段短半径圆弧和四段过渡曲线组成）。当转子转动时，叶片在离心力和（建压后）根部油液压力的作用下，在转子槽内向外移动而压向定子内表面，由叶片、定子的内表面、转子的外表面和两侧配油盘间形成若干个密封空间，当转子按图2-15所示方向顺时针旋转时，处在小圆弧上的密封空间经过渡曲线而运动到大圆弧的过程中，叶片外伸，密封空间的容积增大，吸入油液；再从大圆弧经过渡曲线运动到小圆弧的过程中，叶片被定子内壁逐渐压入槽内，密封空间容积变小，将油液从压油口压出。由于转子每转一周，每个工作空间要完成两次吸油和压油，故称之为双作用叶片泵。这种叶片泵由于有两个吸油腔和两个压油腔，并且各自的中心夹角是对称的，作用在转子上的油液压力相互平衡，因此双作用叶片泵又称为卸荷式叶片泵。为了要使径向力完全平衡，密封空间数（即叶片数）应当是偶数。

图2-15 双作用叶片泵的工作原理

1—定子 2—转子 3—叶片

2.排量

由于转子在转一周的过程中，每个密封空间完成两次吸油和压油。不考虑叶片厚度b和叶片倾角β的影响时，当定子的大圆弧半径为R、小圆弧半径为r、定子宽度为B、叶片数为z时，两次吸压油过程，每个密封容积排出的油液体积为扇形角为2π/z、厚度为B、但半径分别为R和r的两个扇形柱状体体积之差的两倍；z个密封容积排出的油液体积就是圆环柱体体积的两倍。在考虑叶片厚度b和叶片倾角β的影响后，双作用叶片泵的排量为

V=2πB（R²-r²）-2zBb（R-r）/cosβ

3.结构特点

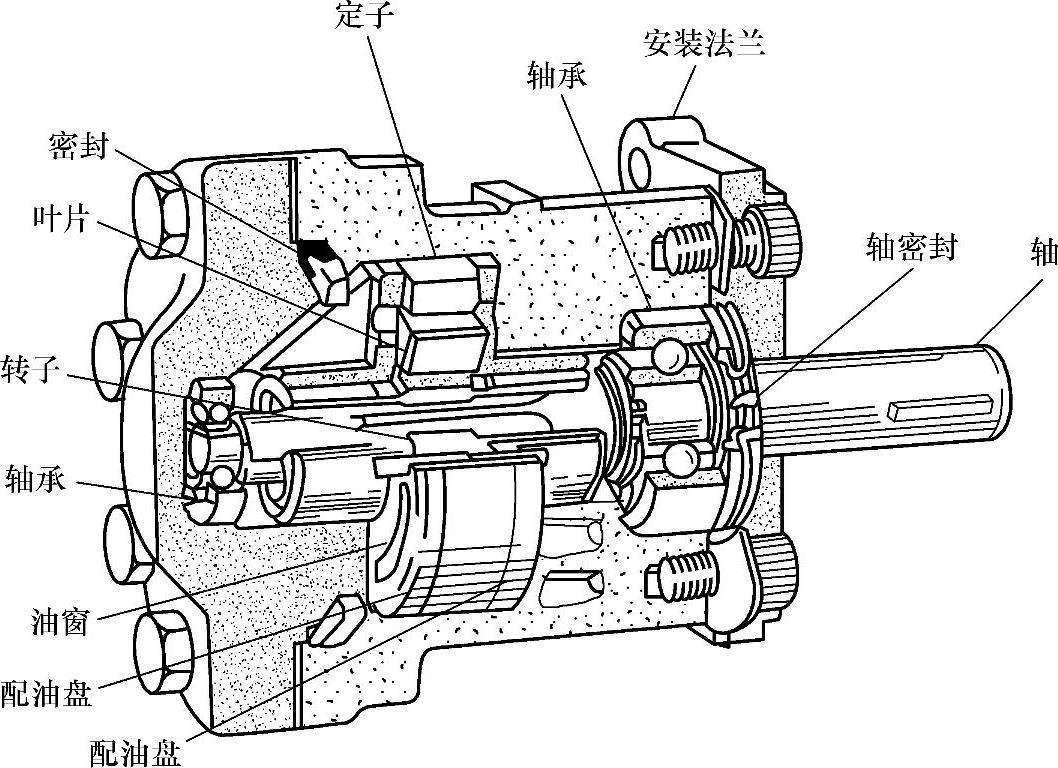

双作用叶片泵的结构如图2-16所示。其主要由定子、转子、叶片、配油盘、传动轴、轴承、密封、泵体等组成。其结构特点是：①叶片倾角沿旋转方向前倾10°～14°，以减小压力角；②叶片底部通以液压油，防止压油区叶片内滑；③转子上的径向负荷平衡；④为防止压力跳变，配油盘上开有三角槽（眉毛槽），同时可避免困油；⑤双作用泵不能改变排量，只可作定量泵用。

图2-16 双作用叶片泵的结构
