单作用叶片泵的工作原理及应用
【摘要】：1.结构和原理图2-14所示单作用叶片泵的定子2具有圆柱形内表面，定子和转子1间有偏心距e，叶片3装在转子槽中，并可在槽内移动，当转子回转时，由于离心力的作用，使叶片紧靠在定子内壁，这样在定子、转子、叶片和两侧配油盘间就形成若干个密封的工作区间，当转子按图2-14所示的方向回转时，在图的右部，叶片逐渐伸出，叶片间的工作空间逐渐增大，从吸油口吸油，这就是吸油腔。
1.结构和原理
图2-14所示单作用叶片泵的定子2具有圆柱形内表面，定子和转子1间有偏心距e，叶片3装在转子槽中，并可在槽内移动，当转子回转时，由于离心力的作用，使叶片紧靠在定子内壁，这样在定子、转子、叶片和两侧配油盘间就形成若干个密封的工作区间，当转子按图2-14所示的方向回转时，在图的右部，叶片逐渐伸出，叶片间的工作空间逐渐增大，从吸油口吸油，这就是吸油腔。在图的左部，叶片被定子内壁逐渐压进槽内，工作空间逐渐减小，将油液从压油口压出，这就是压油腔。在吸油腔和压油腔间有一段封油区，把吸油腔和压油腔隔开。叶片泵转子每转一周，每个工作空间完成一次吸油和压油，故称单作用叶片泵。

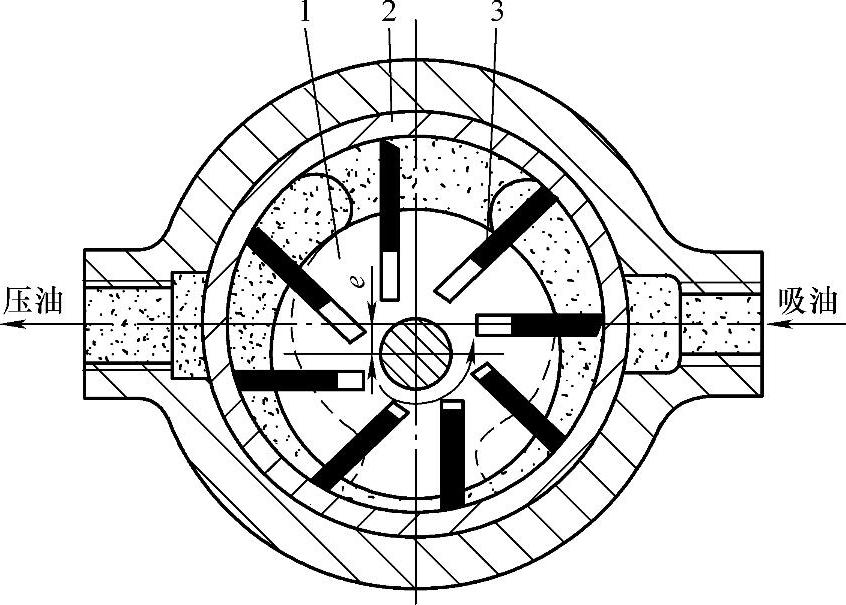

图2-14 单作用叶片泵的工作原理
1—转子 2—定子 3—叶片
2.排量和流量的计算
当叶片泵的定子圆柱形内表面半径为R，叶片厚度为B，定子和转子间偏心距为e时，排量V为
V=4πReB(https://www.chuimin.cn)
当叶片泵的转速为n、容积效率为ηPV时，理论流量qt和实际流量q分别为
qt=Vn=4πReBn
q=qtηPV=4πReBnηPV
3.结构特点
单作用叶片泵具有以下结构特点：①叶片后倾；②转子上受有不平衡径向力，压力增大，不平衡力增大，不宜用于高压；③均为变量泵结构。
单作用叶片泵的流量是有脉动的，理论分析表明，泵内叶片数越多，流量脉动率越小，且奇数叶片泵的脉动率比偶数叶片泵的脉动率小，所以单作用的叶片数均为奇数，一般为13片或15片。
