液压泵主要性能参数
【摘要】：排量可调节的液压泵称为变量泵，排量为常数的液压泵则称为定量泵。容积损失是指液压泵流量上的损失。液压泵的实际输出流量总是小于其理论流量，其主要原因是由于液压泵内部高压腔的泄漏。图2-3 液压泵的性能参数曲线4.液压泵的种类根据使密封工作腔容积发生变化的运动部件的不同，可对液压泵进行分类，如图2-4所示。每种液压泵都有各自的功能特点，优缺点也因使用工况不同而异。图2-4 液压泵分类表2-1 液压泵性能优劣的评价权重等级
1.压力
（1）工作压力 液压泵实际工作时的输出压力称为工作压力。工作压力的大小取决于外负载的大小和排油管路上的压力损失，而与液压泵的流量无关。
（2）额定压力 液压泵在正常工作条件下，按标准规定连续运转的最高压力称为液压泵的额定压力。
（3）最高允许压力 在超过额定压力的条件下，允许液压泵短暂运行的最高压力值，称为液压泵的最高允许压力。
2.排量和流量
（1）排量V 液压泵每转一周，由其密封容积几何尺寸变化计算而得的排出液体的体积叫作液压泵的排量。排量可调节的液压泵称为变量泵，排量为常数的液压泵则称为定量泵。
（2）理论流量qt 理论流量是指在不考虑内外泄漏流量的情况下，液压泵在单位时间内所排出液体体积的平均值。显然，如果液压泵的排量为V，其主轴转速为n，则该液压泵的理论流量qt为
qt=Vn （2-1）
（3）实际流量q 液压泵在某一具体工况下，单位时间内所排出的液体体积称为实际流量，它等于理论流量qt减去泄漏流量Δq，即
q=qt-Δq （2-2）
（4）额定流量qn 液压泵在正常工作条件下，按试验标准规定（如在额定压力和额定转速下）必须保证的流量。
（1）液压泵的功率损失 液压泵的功率损失有容积损失和机械损失两部分。
1）容积损失。容积损失是指液压泵流量上的损失。液压泵的实际输出流量总是小于其理论流量，其主要原因是由于液压泵内部高压腔的泄漏。液压泵的容积损失用容积效率来表示，它等于液压泵的实际输出流量q与其理论流量qt之比，即
因此液压泵的实际输出流量q为
q=qtηPV=VnηPV （2-4）
式中 V——液压泵的排量；
n——液压泵的转速；
ηPV——液压泵的容积效率。
液压泵的容积效率随着液压泵工作压力的增大而减小，且随液压泵的结构类型不同而异。
2）机械损失。机械损失是指液压泵在转矩上的损失。液压泵的实际输入转矩T总是大于理论上所需要的转矩Tt，其主要原因是由于液压泵体内相对运动部件之间因机械摩擦而引起的摩擦转矩损失以及液体的黏性而引起的摩擦损失。液压泵的机械损失用机械效率表示，它等于液压泵的理论转矩Tt与实际输入转矩T之比。设转矩损失为ΔT，则液压泵的机械效率为
（2）液压泵的功率
1）输入功率Pi。液压泵的输入功率是指作用在液压泵主轴上的机械功率，当输入转矩为T，角速度为ω时，有
Pi=Tω （2-6）
2）输出功率Po。液压泵的输出功率是指液压泵在工作过程中的实际吸、压油口间的压差Δp和输出流量q的乘积，即
Po=Δpq （2-7）
式中 Po——液压泵的输出功率（W）；
Δp——液压泵吸、压油口之间的压力差（Pa）；
q——液压泵的实际输出流量（m3/s）。
在实际的计算中，若油箱通大气，液压泵吸、压油的压力差往往用液压泵出口压力p代入。凡涉及功率、转矩和力的计算时，在上述各公式中，各参数的单位必须采用国际标准米、千克、秒制。
（3）液压泵的总效率 液压泵的总效率是指液压泵的实际输出功率与其输入功率的比值，即
其中，
，Tt为理论输入转矩。
由式（2-8）可知，液压泵的总效率等于其容积效率与机械效率的乘积，所以液压泵的输入功率也可写成：
液压泵的各个参数和压力之间的关系如图2-3所示。

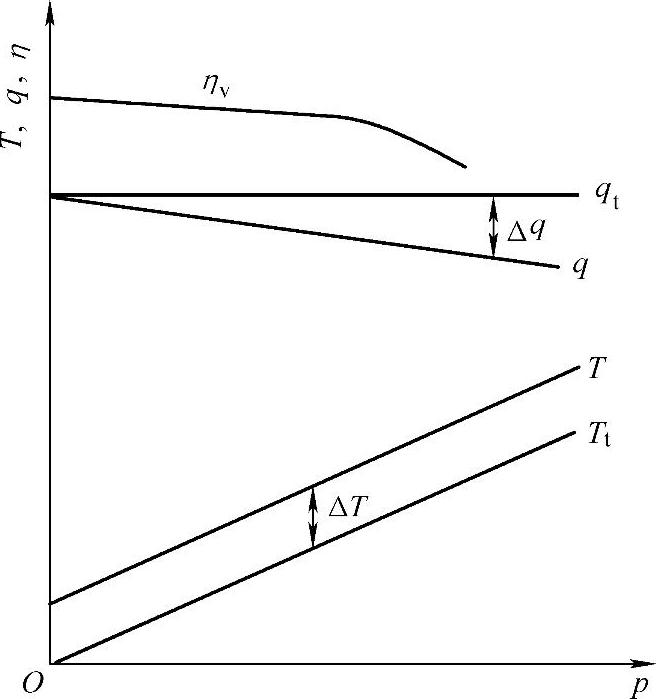

图2-3 液压泵的性能参数曲线
4.液压泵的种类
根据使密封工作腔容积发生变化的运动部件的不同，可对液压泵进行分类，如图2-4所示。
每种液压泵都有各自的功能特点，优缺点也因使用工况不同而异。各种液压泵性能优劣的评价权重等级见表2-1，其中1表示优，2表示良，3表示中，4表示差。

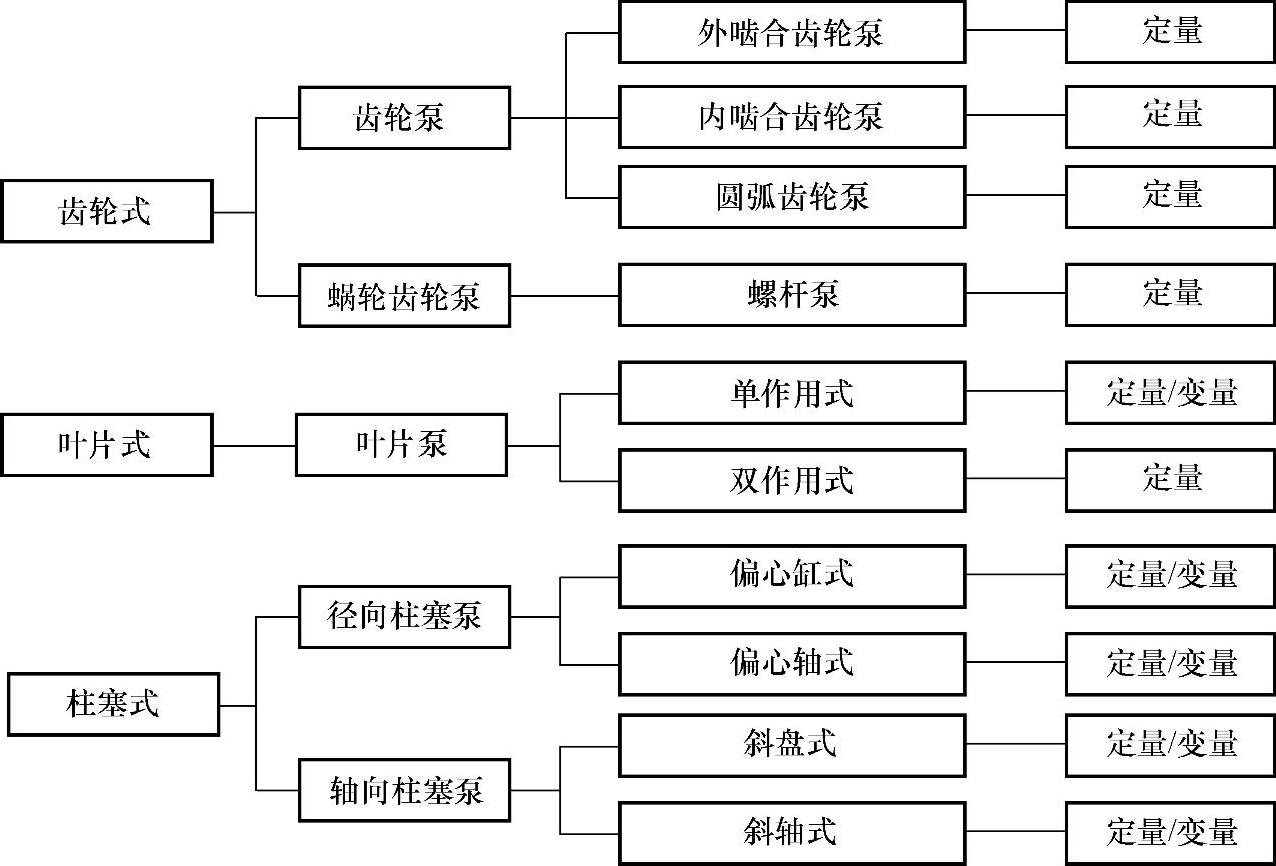

图2-4 液压泵分类

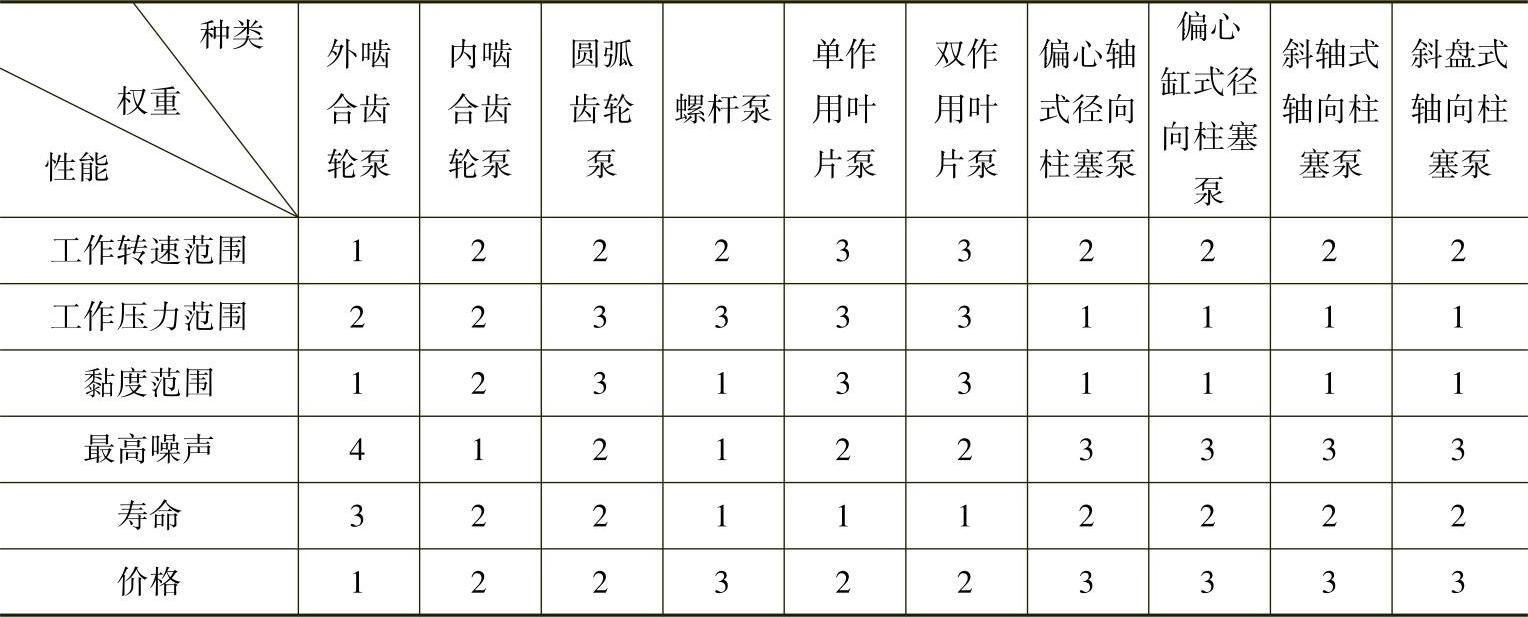

表2-1 液压泵性能优劣的评价权重等级
