液压原理图中的图形符号
【摘要】：同时，液压缸右腔的油经换向阀和回油管排回油箱。我国已经制定了一种用规定的职能化图形符号来表示液压系统各元件和连接管路的国家标准，即GB/T 786.1—2009《流体传动系统及元件图形符号和回路图 第1部分：用于常规用途和数据处理的图形符号》。图1-2b所示即为采用职能化图形符号绘制的驱动工作台液压传动系统原理图。使用这些图形符号可使液压系统原理图简单明了，便于绘图。
机床驱动工作台的液压传动系统如图1-2所示。它由油箱、过滤器、液压泵、溢流阀、开停阀、节流阀、换向阀、液压缸以及连接这些元件的油管、接头组成。其工作原理如下：液压泵8由电动机驱动后，从油箱10中吸油；油液经过滤器9进入液压泵，油液在泵腔中从入口低压变换到泵出口高压；在图1-2a所示状态下，高压油液通过换向阀6、调速阀5、换向阀4进入液压缸左腔，推动活塞使工作台向右移动。同时，液压缸右腔的油经换向阀和回油管排回油箱。
图1-2a所示的是一种半结构式液压系统的工作原理图，它直观性强，容易理解，但图形复杂，绘制麻烦。我国已经制定了一种用规定的职能化图形符号来表示液压系统各元件和连接管路的国家标准，即GB/T 786.1—2009《流体传动系统及元件图形符号和回路图 第1部分：用于常规用途和数据处理的图形符号》。图1-2b所示即为采用职能化图形符号（简称图形符号）绘制的驱动工作台液压传动系统原理图。使用这些图形符号可使液压系统原理图简单明了，便于绘图。
在标准GB/T 786.1—2009中，对于图形符号有以下几条基本规定：
1）符号只表示元件的职能，连接系统的通路，不表示元件的具体结构和参数，也不表示元件在机器中的实际安装位置。
2）元件符号内的油液流动方向用箭头表示，线段两端都有箭头的，表示流动方向可逆。
3）符号表示的是元件未受激励的状态（非工作状态）。

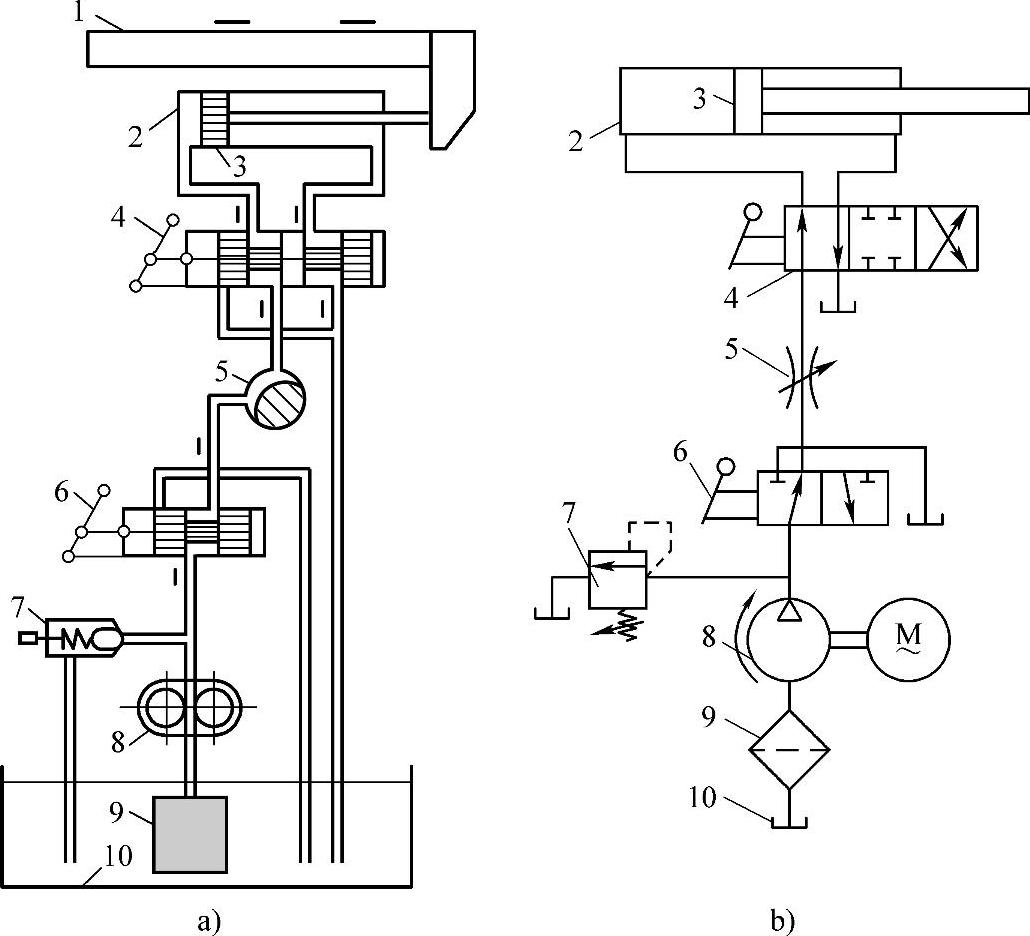

图1-2 机床驱动工作台的液压传动系统
1—工作台 2—液压缸 3—活塞 4、6—换向阀 5—调速阀 7—溢流阀 8—液压泵 9—过滤器 10—油箱
