下面以液压千斤顶来说明液压传动的工作原理。图0.1液压千斤顶工作原理图1—手柄;2—小活塞;3—液压缸;4、5—单向阀;6—大活塞;7—大液压缸;8—开关阀;9—油箱从液压千斤顶的工作原理可以看出液压传动有以下特点:①液压传动以液体作为工作介质,动力的传递必须经过两次能量转换。③液压传动的液体压力由外负载决定。只要连续减少v1就可以获得逐渐减小的v2,这就是液压传动能实现无级调速的原因。......
2023-06-18
液压传动的工作原理
【摘要】：液压传动的工作原理可以用一个液压千斤顶的动作来说明。图1-1 液压千斤顶工作原理图1—杠杆手柄 2—小液压缸 3—小活塞 4、7—单向阀 5—吸油管 6、10—管道 8—大活塞 9—大液压缸 11—截止阀 12—油箱图1-1所示为液压千斤顶的工作原理图。通过对上面液压千斤顶工作过程的分析，可以了解液压传动的基本工作原理。液压传动是利用有压力的油液作为传递动力的工作介质。

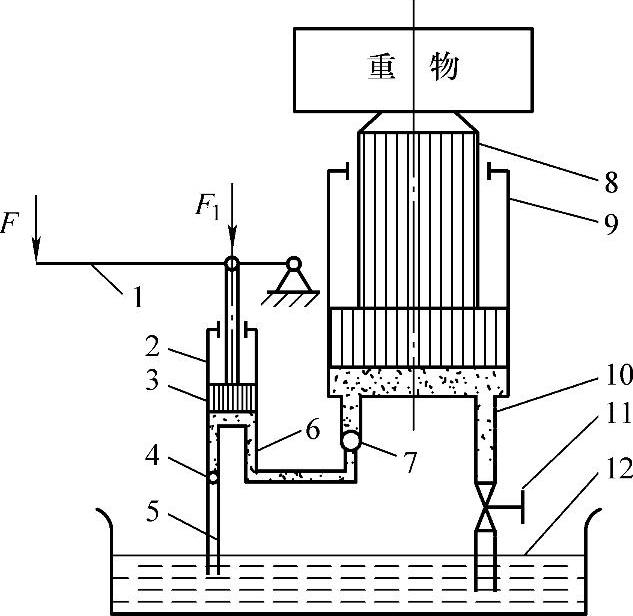

图1-1 液压千斤顶工作原理图
1—杠杆手柄 2—小液压缸 3—小活塞 4、7—单向阀 5—吸油管 6、10—管道 8—大活塞 9—大液压缸 11—截止阀 12—油箱
图1-1所示为液压千斤顶的工作原理图。大液压缸9和大活塞8组成举升液压缸。杠杆手柄1、小液压缸2、小活塞3、单向阀4和7组成手动液压泵。提起杠杆手柄1使小活塞3向上移动，小活塞下端油腔容积增大，形成局部真空，这时单向阀4打开，通过吸油管5从油箱12中吸油；用力压下杠杆手柄1，小活塞3下移，小活塞下腔压力升高，单向阀4关闭，单向阀7打开，下腔的油液经管道6输入大液压缸9的下腔，迫使大活塞8向上移动，顶起重物。再次提起手柄吸油时，单向阀7自动关闭，使油不能倒流，从而保证了重物不会自行下落。不断地往复扳动手柄，就能不断地把油液压入大液压缸9的下腔，使重物逐渐地升起。如果打开截止阀11，大液压缸下腔的油液通过管道10、截止阀11流回油箱，重物就向下移动。
通过对上面液压千斤顶工作过程的分析，可以了解液压传动的基本工作原理。液压传动是利用有压力的油液作为传递动力的工作介质。压下杠杆时，小液压缸2输出液压油，将机械能转换成油液的压力能，液压油经过管道6及单向阀7，推动大活塞8举起重物，将油液的压力能又转换成机械能。大活塞8举升的速度取决于单位时间内流入大液压缸9中油容积的多少。由此可见，液压传动传递动力的过程也是一个不同能量的转换过程。
