白光LED颜色的标准化探析
【摘要】：厂商根据公差将LED分类，并归入不同的“筛选格”，“筛选格”由小颜色四边形组成，它们在日光轨迹附近覆盖了色度图，包含了大范围的色温。这就是“筛选”。四边形的界限平行于普朗克轨迹并位于等色温线上。只要色差的范围未超过几度视角，这种变化通常是可以接受的。3）美国国家标准协会发布了白光LED与色温有关的色度工差建议值[ANS 07]。
厂商根据公差将LED分类，并归入不同的“筛选格”，“筛选格”由小颜色四边形组成，它们在日光轨迹附近覆盖了色度图，包含了大范围的色温（见图7-15）。这就是“筛选”（见第5章）。四边形的界限平行于普朗克轨迹并位于等色温线上。这些方格的面积在u’v’色度图中是相等的。在指定方格内，二极管的颜色只变化几个单位的CIELUV色差。只要色差的范围未超过几度视角，这种变化通常是可以接受的。
为了进行标准化并给出建议，应提及下列组织：
1）CIE（www.cie.co.at）发布了关于CRI的参考技术报告[CIE 95]；随后还发布了测量LED发射光通量、特别是测量光谱通量的推荐方法[CIE 07a]；最后还发布了对LED光品质新指数要求的技术报告。
2）北美照明工程协会（IESNA）（www.iesna.org）发布了基于二极管光源和系统的技术报告[IES 02]。
3）美国国家标准协会（ANSI）（www.ansi.org）发布了白光LED与色温有关的色度工差建议值[ANS 07]。

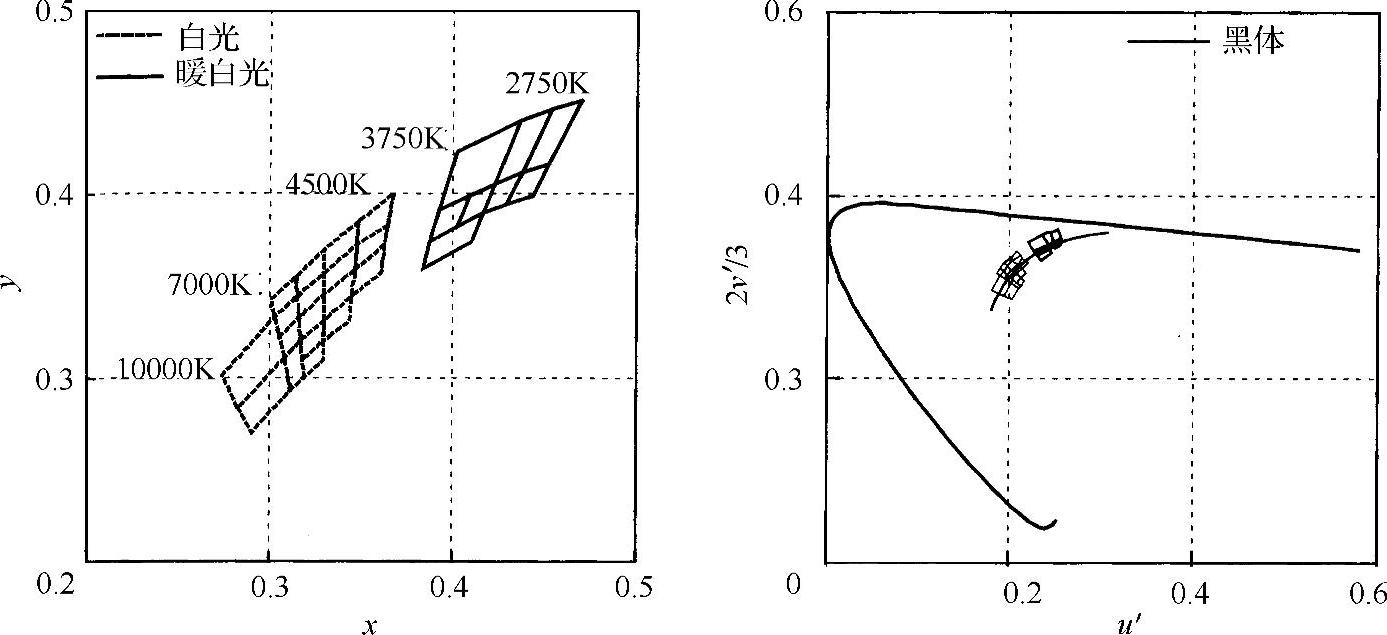

图7-15 LED的一种分类方法——颜色公差四边形结构
注：左图：x，y色度图中的界限。右图：u，v色度图中的界限和普朗克轨迹。
