普通的填丝TIG焊，焊接过程稳定，质量好，但效率低。为此，通常采用交流电源加热填充焊丝或采用脉冲调制，并限制加热电流不超过焊接电流的60%，使TIG焊电弧和热丝电流峰值相互交替，以减少磁偏吹。热丝TIG焊焊接效率整整提高了一倍。此外热丝TIG焊还可以减少焊缝中的裂纹。热丝TIG焊由于效率高，通常可使焊接速度增加3～5倍，因此可应用于快速焊的生产线上。......
2023-06-26
GaN氨热合成优化技术
【摘要】：与元素氮溶解于镓的HNPS相比，水热法将镓或GaN溶解于超临界NH3溶液中。GaN不直接溶于NH3，必须用矿化剂氨基钠[HAS 05]或NH4 Cl[KAG 06]离解NH3，形成可溶的氨化镓Gan。为了实现溶解、氨的运送以及晶种上的GaN结晶，温度梯度的方向应沿着高压釜。Ga面摇摆曲线的FWHM为2000弧秒，N面的为1700弧秒。氨热合成技术仍处于发展阶段，预计近期内将得到进一步的改进。图2-32 GaN在HVPE衬底两侧的氨热沉积a）Ga面 b）N面
这种合成方法仿效了已经成功应用于合成石英和ZnO的晶体生长水热法[OSH 04]。与元素氮溶解于镓的HNPS相比，水热法将镓或GaN溶解于超临界NH3溶液中。GaN不直接溶于NH3，必须用矿化剂氨基钠（NaNH2）[HAS 05]或NH4 Cl[KAG 06]离解NH3，形成可溶的氨化镓Ga（NH2）n。生长在充满高压液态氨的高压釜完成，压力一般为1～3kbar、温度为500～650℃。一端包含溶解的化合物（镓或多晶GaN），另一端为单晶GaN晶种。为了实现溶解、氨的运送以及晶种上的GaN结晶，温度梯度的方向应沿着高压釜。
最近，利用氨热合成法在GaN HVPE衬底的前面和背面获得了1in的GaN单晶（见图2-32）[HAS 05]。
根据AFM的测量结果，Ga面较为粗糙，布满直径为1～10μm的小洞；N面较光滑，平均粗糙度为3.5nm。N层的位错密度约为109/cm2，而在HVPE的原始衬底中，位错密度仅约为107/cm2。Ga面（002）摇摆曲线的FWHM为2000弧秒，N面的为1700弧秒。FWHM值相当高，说明层的品质较差。
氨热合成技术仍处于发展阶段，预计近期内将得到进一步的改进。这种方法的生长速度约为2μm/h，满足工业要求。

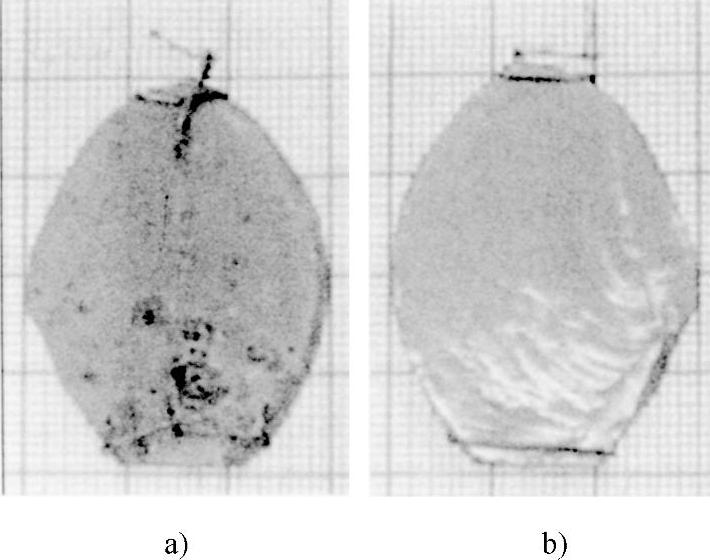

图2-32 GaN在HVPE衬底两侧的氨热沉积（1cm网格[HAS 05]）
a）Ga面 b）N面
有关LED照明应用技术的文章
- 详细阅读
-
GaN生长中的悬空外延技术优化方案详细阅读
首先，SiO2掩膜沉积于GaN层上，随后条带通过衬底腐蚀，衬底还能阻止高温时的GaN成核。晶粒在相遇前只能横向生长，此后传统的ELO生长发生。横向层在SiO2表面扩张，SiO2表面沉积于GaN层之上。悬空外延技术还有一些变种，例如无需SiO2掩膜的悬空外延[GEH00]，以及选择性悬空外延，也称为“空气桥”ELO[KID 00]。图2-26 GaN在SiC上的悬空外延生长，图片摘自文献[DAV 01]。......
2023-06-15
-
合成纤维挤出成型技术优化方案详细阅读
合成纤维的生产成型温度相对较高，整个挤出机机筒上要有良好的保温隔热措施。③合成纤维挤出成型与塑料单丝挤出成型所使用的挤出机和机头基本相同，只是成型合成纤维的挤出机的保温、隔热要求严格，机头喷丝板孔的直径也稍小。喷丝头组件中的精密齿轮泵使熔体从喷丝板中喷出，形成纤维，然后通过冷却系统进行冷却，上述过程称为挤出成型区，简称Ⅰ区。......
2023-06-15
-
热路参数计算方法优化详细阅读
根据式，取加热体的导热系数为λj=24.8W/（m·K），可得加热体的热阻为双金属片材料为5J20110，形状为梯形。在5.6.1中提到，为了计算的简便，在进行热路计算时仅将加热体当作唯一热源。它们共同对断路器内部零件的温升产生影响。加热体占所有热源总和的百分比为16.6%。C3=mn×cn×0.166 断路器外壳为塑料，质量mk=0.29kg，比热ck=1100J/。C4=mk×ck×0.166 电磁铁等效热路的热容的单位为J/K。......
2023-06-15
-
合成祖母绿：助熔剂法和水热法的特征与区别详细阅读
祖母绿有人工合成的品种，合成方法主要有助熔剂法和水热法。合成祖母绿的内含物有其不同于天然祖母绿内含物的特征，通过放大观察，能够判别和区分。......
2023-08-18
-
GaN生长技术对白光LED市场的意义详细阅读
经比较，光电子器件GaN生长采用的温度超过1000℃。面对公立和私人实验室对蓝光ZnSe激光器市场的激烈争夺，日本Nichia Chemical公司一位名叫S.Nakamura的研究人员意识到有必要解决GaN领域的问题，因为只有这样才能确保公司在市场上的竞争力。所以Nakamura直接找到他的上级，说服他提供1500万美元用于开展他的研究计划。目前他是位于Santa Barbara的加利福尼亚大学的一名教授，仍从事GaN基光电子学的研究工作。目前制约白光LED进入常规照明市场的原因是它们过高的成本。......
2023-06-15
-
物体表面间辐射换热优化详细阅读
同样，物体单位表面积的有效辐射称为有效辐射密度，用J表示。根据定义有J=e+ρG=εσT4+ρG 3.平板间的辐射换热设有两块靠的很近且平行放置的平板，不仅都是灰体，而且都是“朗伯表面”，如图3-13所示。根据发射率的定义及斯蒂芬-波尔兹曼定律，可知e=εeb=εσT4 投射辐射是指由外界投射在物体表面的辐射。......
2023-06-23
-
综合成型工艺参数优化详细阅读
吹胀比2.0，牵引比为5.0，牵引速度为10～20m/min，口模间隙为0.8～1mm，常用于育秧、化肥包装等方面。吹胀比为1.5～2.5，拉伸比为2～5。各种薄膜采用的吹胀比：PVC为2.0～3.0，LDPE为1.5～3.5，LLDPE为1.5～3.0，PP为0.9～1.5，PA为1.0～1.5，HDPE超薄膜为3.0～5.0，收缩膜拉伸膜为2.0～5.0。冷冻线高度与泡型和吹胀比之间有密切关系。......
2023-06-15
相关推荐
