首页 历史故事快速制备高质量的结晶GaN:HNPS方法

快速制备高质量的结晶GaN:HNPS方法

【摘要】:第一个由液态镓和气态氨生长GaN的实验完成于1930年,GaN层几个小时后在900~1000℃的温度下形成。然而,生成的GaN层品质不是特别好,因为这一温度下镓会蒸发且GaN会升华。液态镓在20kbar氮气压下被加热至1700℃。高电阻的GaN可用镁或铍掺杂补偿的方法获得。因此GaN可以在750℃和50bar的条件下生长。多晶GaN已经用蓝宝石获得,原因可能在于两种材料参数的严重失配(13%)。图2-31 用HNPS生长得到的GaN晶体[GRZ 01]

第一个由液态镓和气态氨生长GaN的实验完成于1930年,GaN层几个小时后在900~1000℃的温度下形成。然而,生成的GaN层品质不是特别好,因为这一温度下镓会蒸发且GaN会升华。后来高压生长被提出。最后,在接近热力学平衡的条件下(高压高温),获得了一定数量尺寸为厘米规模的大块GaN单晶[GRZ 01]。液态镓在20kbar氮气压下被加热至1700℃。在这样的条件下,原子氮在镓液池中的溶解率达5at.%。结晶在坩埚中温度较低的、温度梯度受控的区域自发产生。随后用沸腾硝酸处理法将晶体从镓中分离出来。生成的晶体厚度为100μm,取向朝向(0001)轴(见图2-31),具有一个光滑的N极面和一个粗糙的镓平面。晶体的位错密度相当低,约为2×102/cm2,(0004)X射线摇摆曲线的FWHM低至40~50弧秒,而由GaN在蓝宝石上外延生长获得的晶体,其FWHM为250弧秒。合成的材料为高度N型的,迁移率为60cm2/Vs,原因是容器中的氧污染。高电阻的GaN可用镁或铍掺杂补偿的方法获得。

这种方法的变种之一是向液态镓液池中添加钠(Na)[AOK 00]。温度和压力的极端条件得到缓解,因为钠对镓液池界面的N2位错有催化作用。因此GaN可以在750℃和50bar的条件下生长。最终的晶体是无色透明的,面积约为1mm2,N型、掺杂浓度为(1~2)×1018/cm2,迁移率为100cm2/Vs。(0004)X射线摇摆曲线的FWHM为25弧秒。

较小的晶体尺寸和较慢的生长速度(<1μm/h)使这种方法无法在工业中得到应用。为了增加晶体尺寸,利用HNPS,蓝宝石和SiC衬底可用于GaN的生长[BOC 04]。多晶GaN已经用蓝宝石获得,原因可能在于两种材料参数的严重失配(13%)。在SiC上生长的问题是冷却时材料中会出现裂缝。

当GaN第一次在蓝宝石上用MOVPE沉积时,可获得最佳结果。表面由极小的台阶构成,位错密度约为5×107/cm2。晶体正面的位移决定了生长速度,而且取决于轴向温度梯度。为了避免极性反转等不稳定现象,或为了限制粗糙度,需采用2μm/h的最大速度。

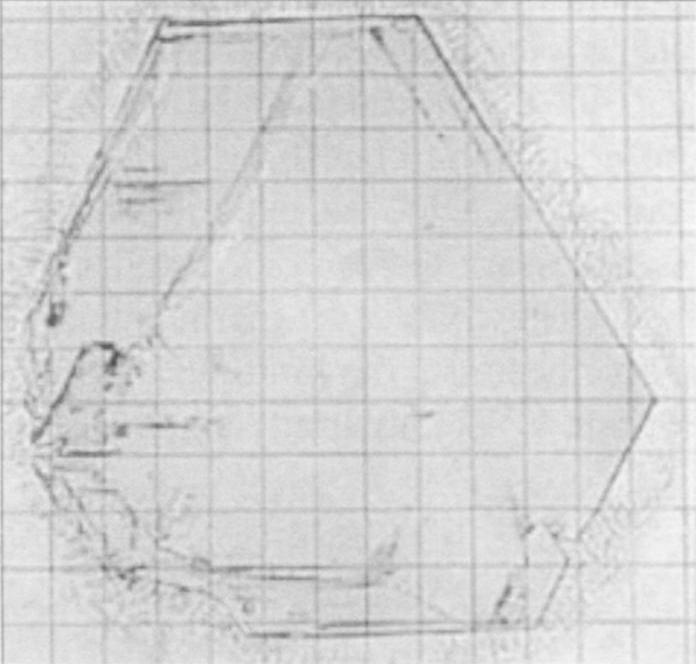

图2-31 用HNPS生长得到的GaN晶体(1mm网格)[GRZ 01]
