【摘要】：高速计数器的应用步骤主要包括：1）在CPU的属性对话框中，激活高速计数器，并设置相关参数。针对此应用，选择CPU 1214C，高速计数器为HSC1，模式为单相计数，内部方向控制，无外部复位。

高速计数器的应用步骤主要包括：

1）在CPU的属性对话框中，激活高速计数器，并设置相关参数。

2）添加硬件中断块，关联相对应的高速计数器所产生的预置值中断。

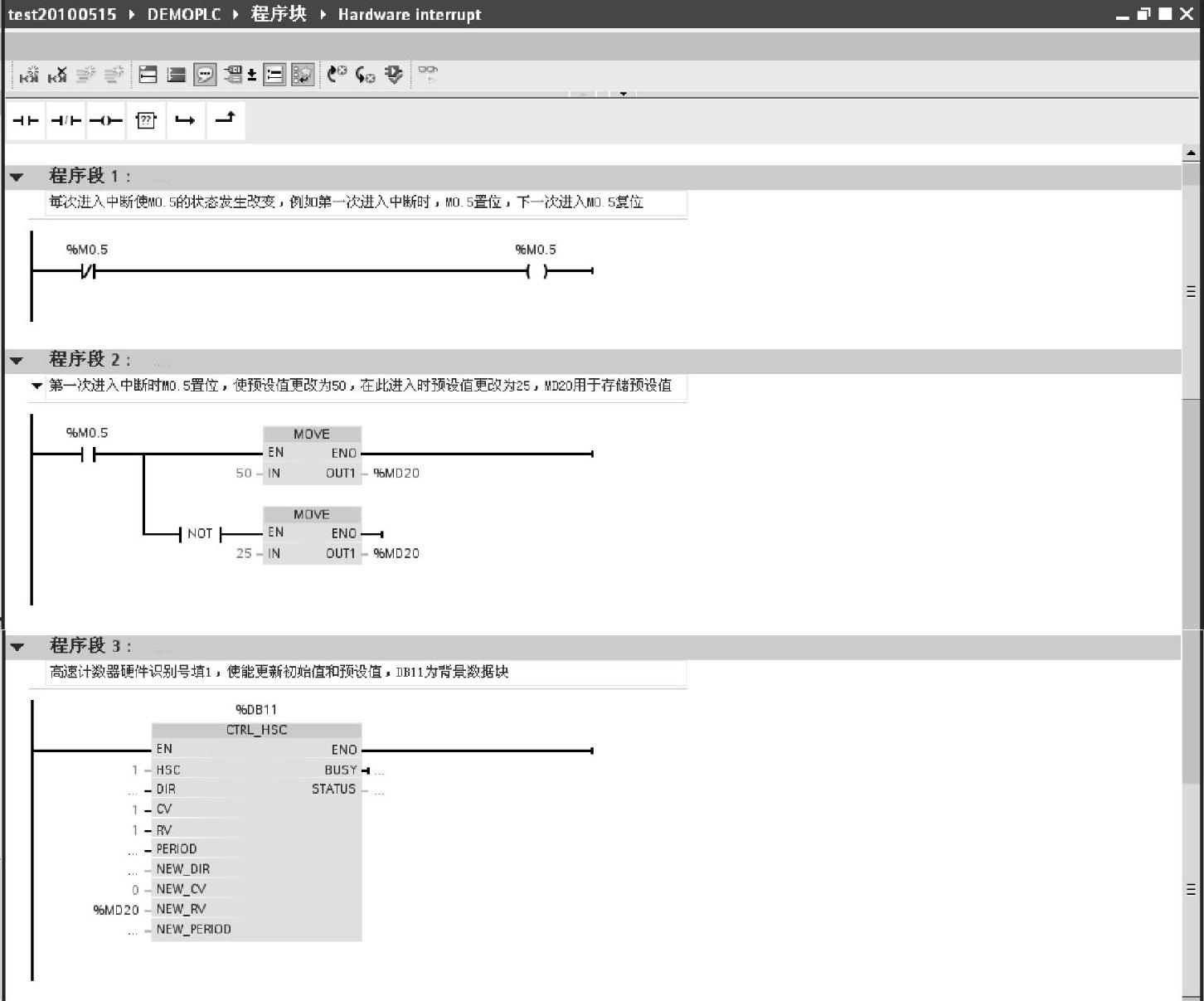

3）在中断块中添加高速计数器指令块，编写修改预置值程序，设置复位计数器等参数。

4）将程序下载，执行功能。

为了便于理解如何使用高速计数器功能，下面通过一个例子来学习该功能的组态及应用。

假设在旋转机械上有单相增量编码器作为反馈，接入到S7-1200 PLC。要求在计数25个脉冲时，计数器复位，置位M0.5，并设定新预设值为50个脉冲。当计满50个脉冲后复位M0.5，并将预置值再设为25，周而复始执行此功能。

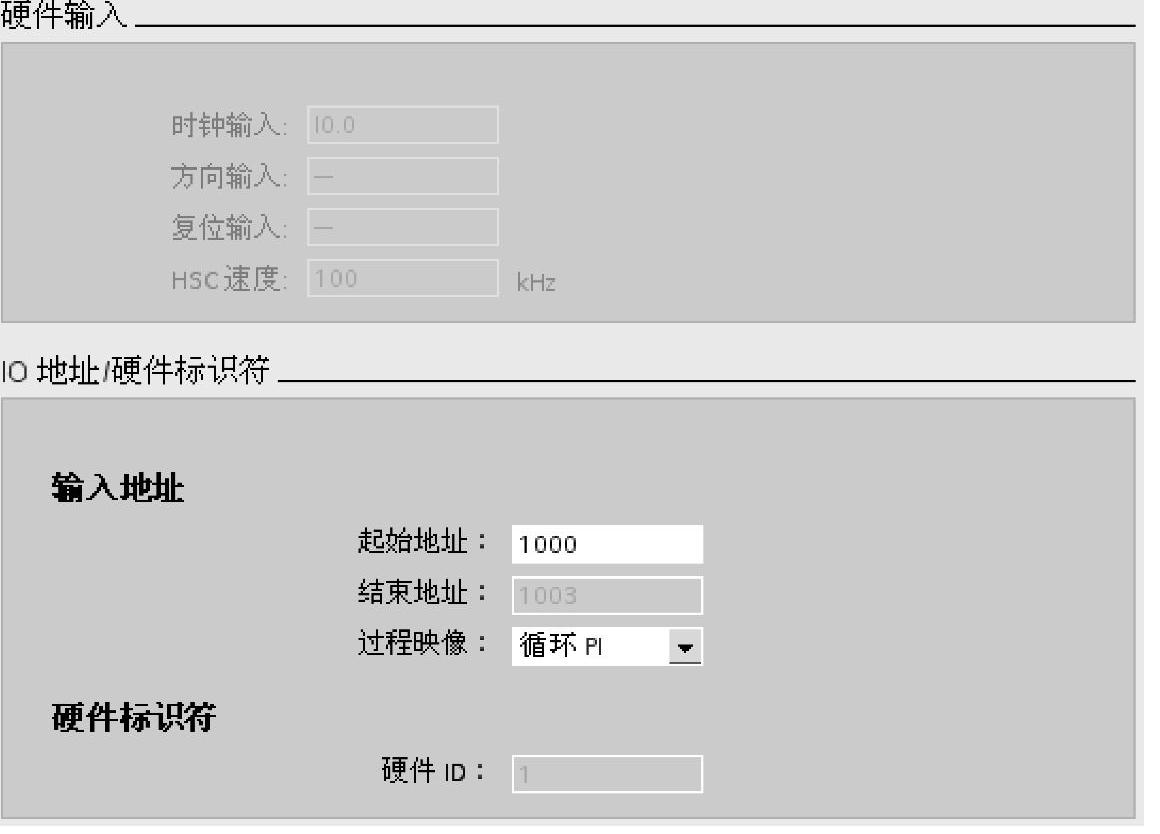

针对此应用，选择CPU 1214C，高速计数器为HSC1，模式为单相计数，内部方向控制，无外部复位。据此，脉冲输入应接入I0.0，使用HSC1的预置值中断（CV=RV）功能实现此应用。

此实例的设置步骤如下所述。

1.硬件组态

1）在项目视图项目树中打开设备配置对话框，选中CPU，在“属性”对话框的“高速计数器”项中，选择高速计数器HSC1，如图9-21所示，勾选“允许使用该高速计数器”项。

图9-21 激活高速计数功能

2）计数类型和计数方向组态如图9-21所示。其中，计数类型分为3种：计数、频率（测量）和运动轴，此处选择计数。运行阶段（操作模式）分为4种：单相、双相、A/B相正交1倍速、A/B相正交4倍速，此处选择单相。输入源此处为CPU集成的输入点，无法更改。计数方向选择“用户程序（内部方向控制）”。初始计数方向选择“加计数”。

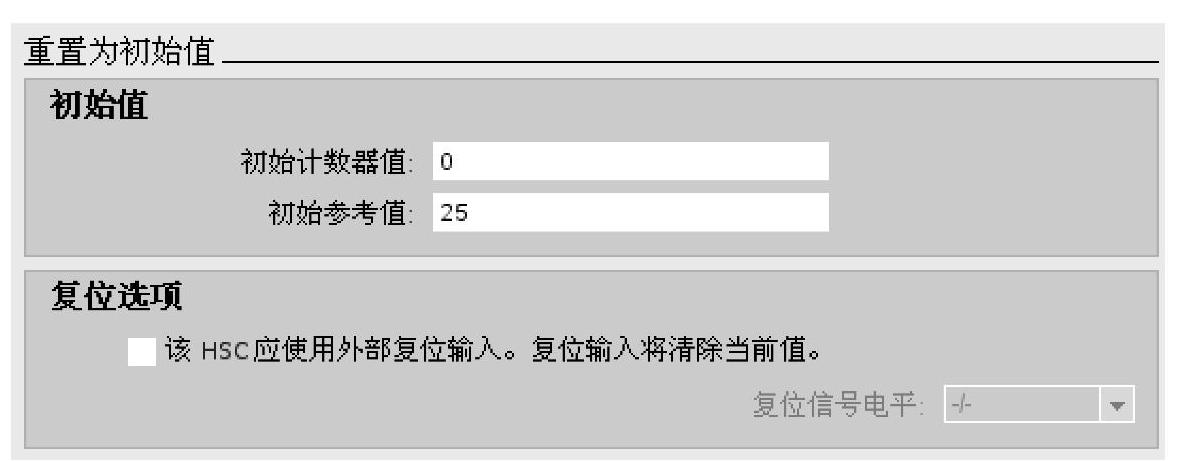

3）初始值及复位组态如图9-22所示，设定计数器初始值为0，初始预设值即参考值为25，不使用外部复位输入。(https://www.chuimin.cn)

图9-22 初始值及复位组态

4）预置值中断组态，如图9-23所示，勾选“为计数器值等于参考值这一事件生成中断”项，在“硬件中断”下拉框中选择新建的硬件中断（Hardware interrupt）组织块OB201。图9-23中还有另外两种中断事件可以选择，即外部复位事件中断与方向改变事件中断，勾选相应的中断并选择硬件中断组织块即可。注意：使能外部复位事件中断须确认使用外部复位信号，使能方向改变事件中断须先选择外部方向控制。
