S7-1200PLC串口通信分析介绍
【摘要】：S7-1200 PLC的串口通信模块有两种型号，分别为CM1241 RS232接口模块和CM1241RS485接口模块。CM1241 RS232接口模块支持基于字符的自由口协议和MODBUS RTU主从协议。两种串口通信模块有如下共同特点：1）通信模块安装于CPU模块的左侧，且数量之和不能超过3块。2）串行接口与内部电路隔离。CM1241 RS232接口模块集成一个9针D型公接头，符合RS232接口标准。连接电缆为屏蔽电缆，最多可达10 m。表8-4 RS485接口插孔分布及功能描述
S7-1200 PLC的串口通信模块有两种型号，分别为CM1241 RS232接口模块和CM1241RS485接口模块。CM1241 RS232接口模块支持基于字符的自由口协议和MODBUS RTU主从协议。CM1241 RS485接口模块支持基于字符的自由口协议、MODBUS RTU主从协议及USS协议。两种串口通信模块有如下共同特点：
1）通信模块安装于CPU模块的左侧，且数量之和不能超过3块。
2）串行接口与内部电路隔离。
3）由CPU模块供电，无需外部供电。
4）模块上有一个DIAG（诊断）LED灯，可根据此LED灯的状态判断模块状态。模块上部盖板下有Tx（发送）和Rx（接收）两个LED灯指示数据的收发。
5）可使用扩展指令或库函数对串口进行配置和编程。
CM1241 RS232接口模块集成一个9针D型公接头，符合RS232接口标准。连接电缆为屏蔽电缆，最多可达10 m。RS232接口各引脚分布及功能描述如表8-3所示。

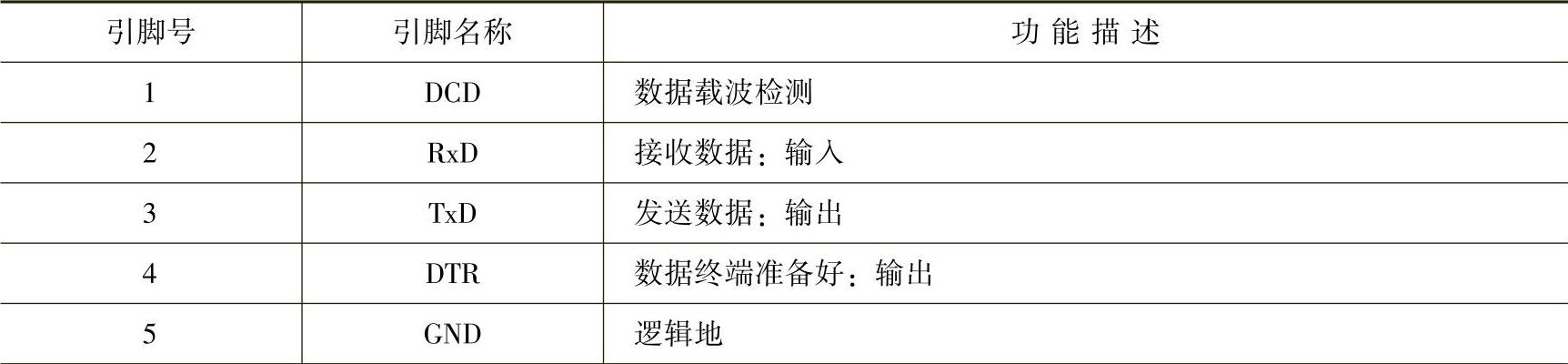

表8-3 RS232接口引脚分布及功能描述

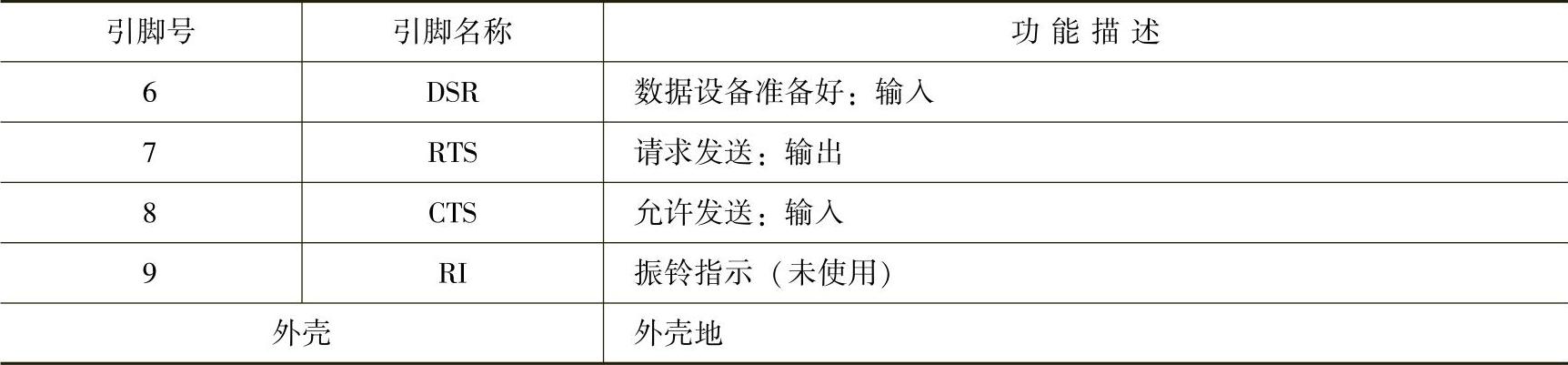

（续）
CM1241 RS485接口模块集成一个9针D型母接头，符合RS485接口标准，连接电缆为三芯屏蔽电缆，最长可达1000 m。RS485接口各插孔分布及功能描述如表8-4所示。
表8-4 RS485接口插孔分布及功能描述
