S7-1200和S7-200PLC通信优化方案
【摘要】：S7-1200 PLC与S7-200 PLC之间的通信只能通过S7通信来实现，因为S7-200 PLC的以太网模块只支持S7通信。主要编程工作都在S7-200 PLC一侧完成，需要将S7-200 PLC的以太网模块设置成客户端，并用ETHx_XFR指令编程通信。输入通信伙伴S7-1200 PLC的IP地址为“192.168.0.2”。下载S7-200 PLC及S7-1200 PLC的所有组态及程序，并监控通信结果。在S7-200 PLC中，将“5”、“6”写入VB200、VB201，则在S7-1200 PLC的DB3中收到的数据也为“5”、“6”。
S7-1200 PLC与S7-200 PLC之间的通信只能通过S7通信来实现，因为S7-200 PLC的以太网模块只支持S7通信。由于S7-1200 PLC的PROFINET通信接口只支持S7通信的服务器端，所以在编程方面，S7-1200 PLC不用做任何工作，只需为S7-1200 PLC配置好以太网地址并下载下去。主要编程工作都在S7-200 PLC一侧完成，需要将S7-200 PLC的以太网模块设置成客户端，并用ETHx_XFR指令编程通信。
下面通过简单的例子演示S7-1200 PLC与S7-200 PLC的以太网通信。要求：S7-200 PLC将通信数据区VB中的2 B发送到S7-1200 PLC的DB2数据区，S7-200 PLC读取S7-1200 PLC中的输入数据IB0到S7-200 PLC的输出区QB0。
组态步骤如下：
1）打开STEP 7 Micro/WIN软件，创建一个新项目，选择所使用CPU的型号。
2）通过菜单命令“工具”→“以太网向导”进入S7-200 PLC以太网模块CP243-1的向导配置，如图8-16所示。可以直接输入模板位置，也可以通过单击“读取模块”按钮读出模板位置。
图8-16 以太网向导

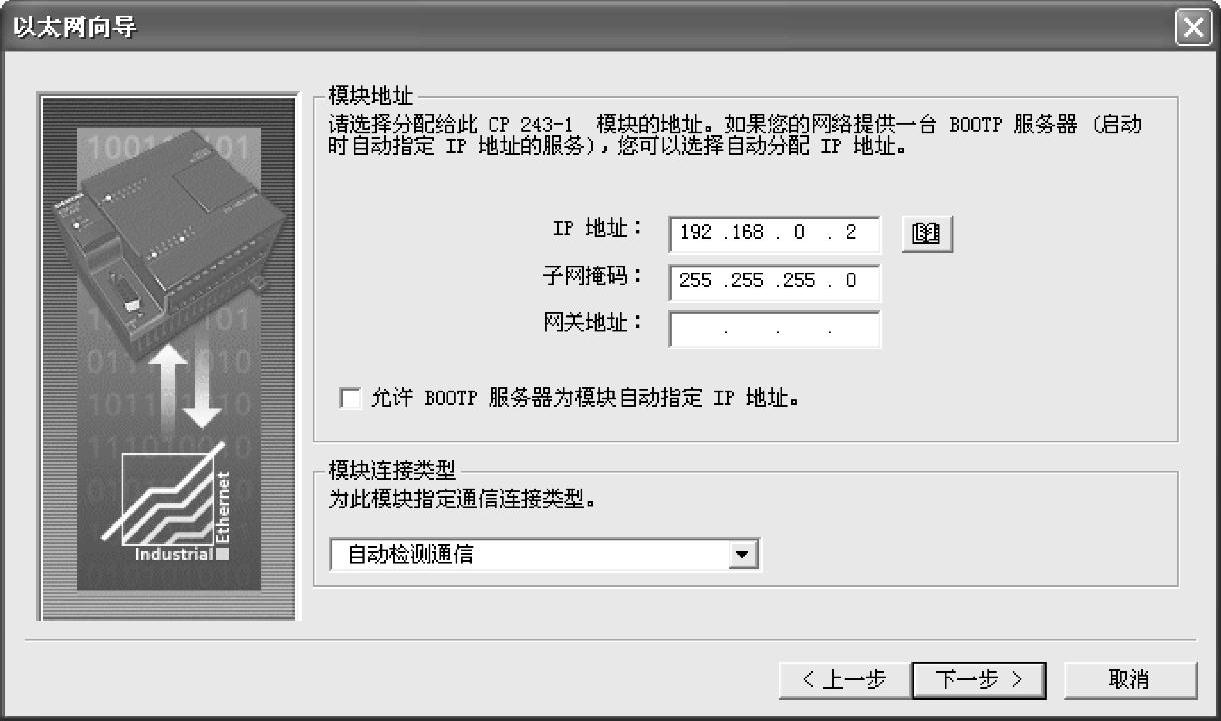

3）单击“下一步”按钮，设置IP地址为192.168.0.2，选择“自动检测通信”连接类型，如图8-17所示。
图8-17 设置IP地址

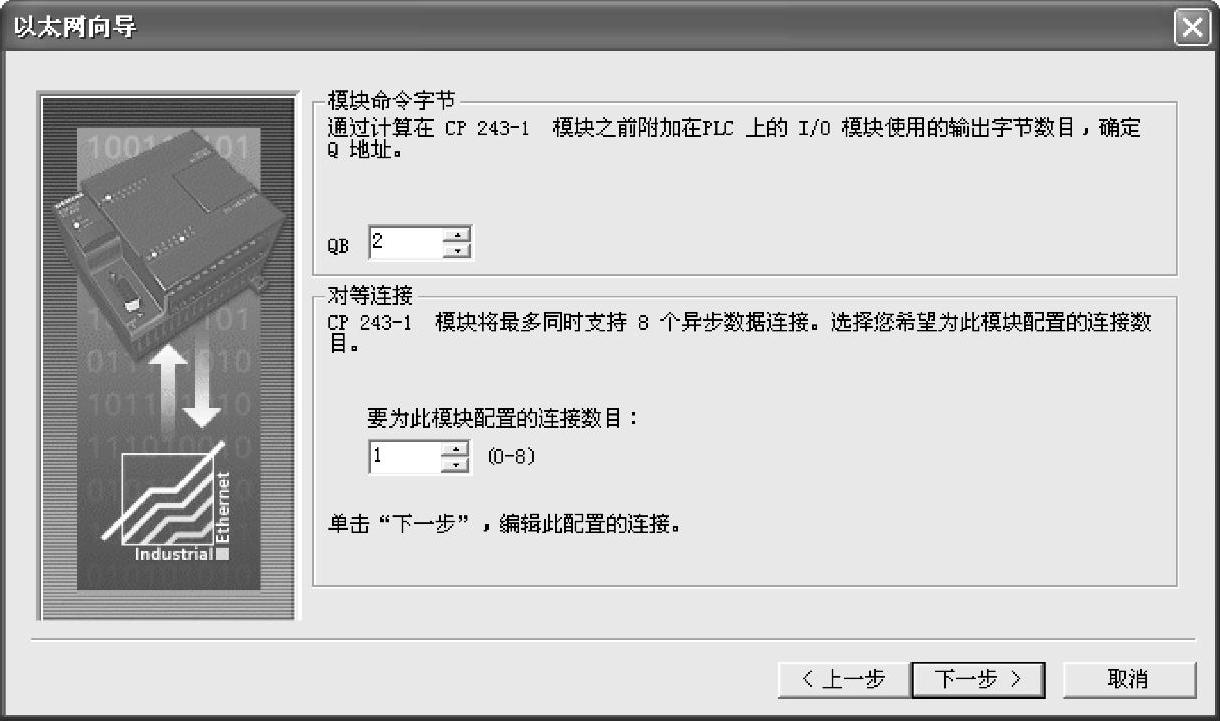

4）单击“下一步”按钮，进入连接数设置界面，如图8-18所示，根据CP243-1模块位置确定所占用的Q地址字节，并设置连接数为1。
图8-18 设置占用输出地址及网络连接数

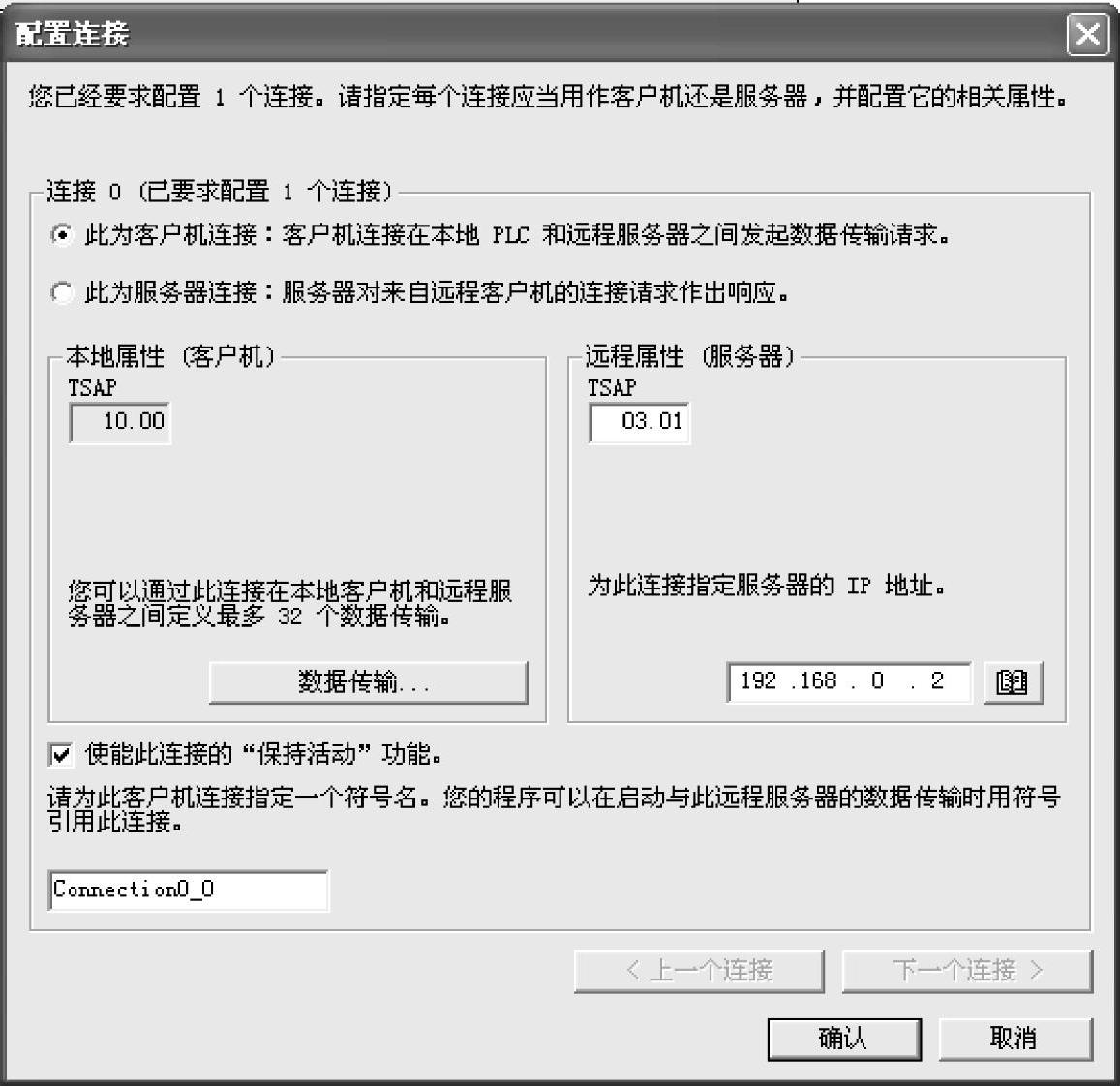

5）单击“下一步”按钮，进入客户端定义界面，如图8-19所示。设置“连接0”为客户机连接，表示将CP243-1定义为客户端。设置远程TSAP地址为03.01或03.00。输入通信伙伴S7-1200 PLC的IP地址为“192.168.0.2”。单击“数据传输”按钮可以定义数据传输，如图8-20所示。
图8-19 定义客户端
图8-20 定义数据传输
a）设置数据传输0 b）设置数据传输1

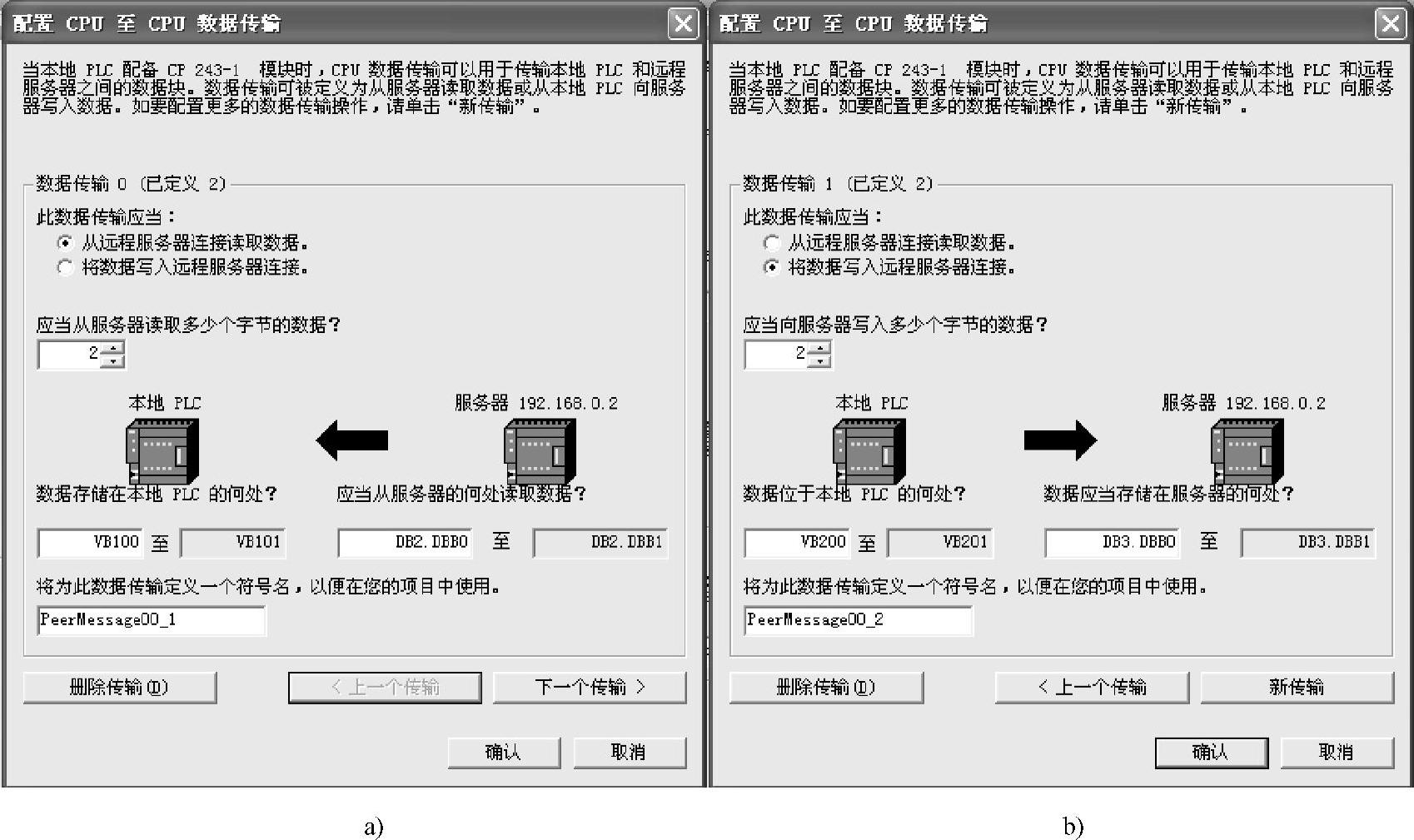

6）在图8-20a中，在“数据传输0”中选择“从远程服务器连接读取数据”，定义要读取的字节长度为2，设置将S7-1200 PLC的DB2.DBB0～DB2.DBB1的数据读取到本地S7-200 PLC的VB100～VB101中。单击“下一个传输”按钮，在“数据传输1”中选择“将数据写入远程服务器连接”，定义要写入的字节长度为2，设置将本地S7-200 PLC的VB200～VB201的数据写到对方S7-1200 PLC的DB3.DBB0～DB3.DBB1中。

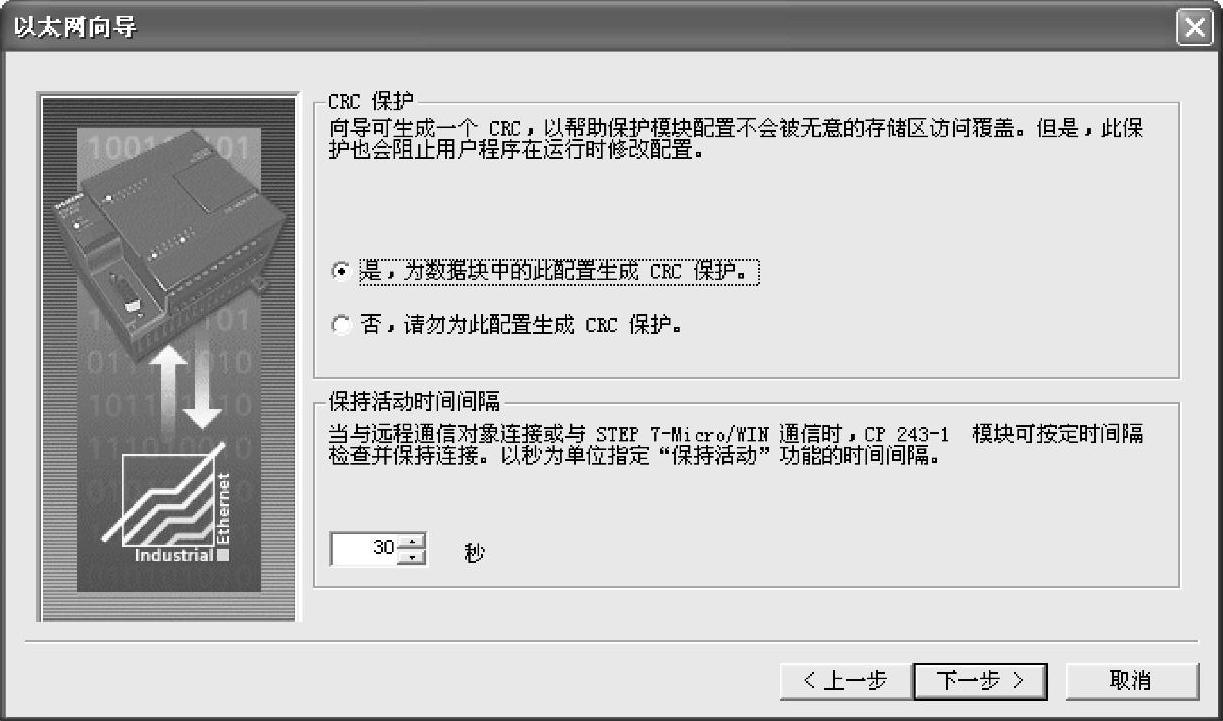

7）单击“确认”按钮进入选择CRC保护界面，如图8-21所示，选中是，为数据块中的此配置生成CRC保护。
图8-21 选择CRC保护

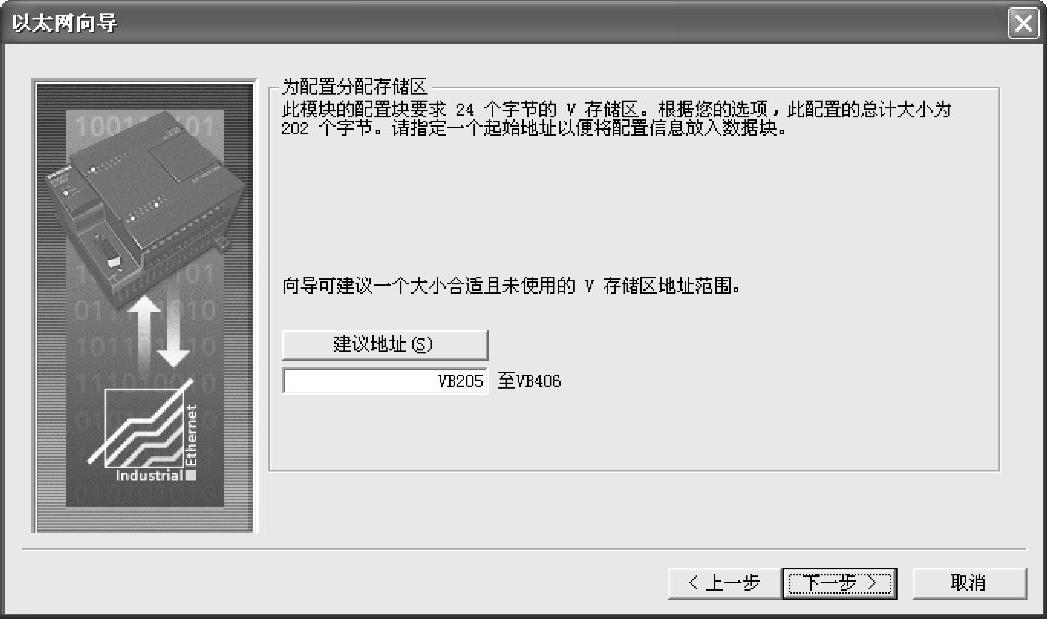

8）单击“下一步”按钮，进入为配置分配存储区界面，如图8-22所示。根据以态网的配置，需要一个V存储区，可以指定一个未用过的V存储区的起始地址，此处可以使用建议地址。单击“下一步”按钮，生成以太网用户子程序。
图8-22 分配存储区

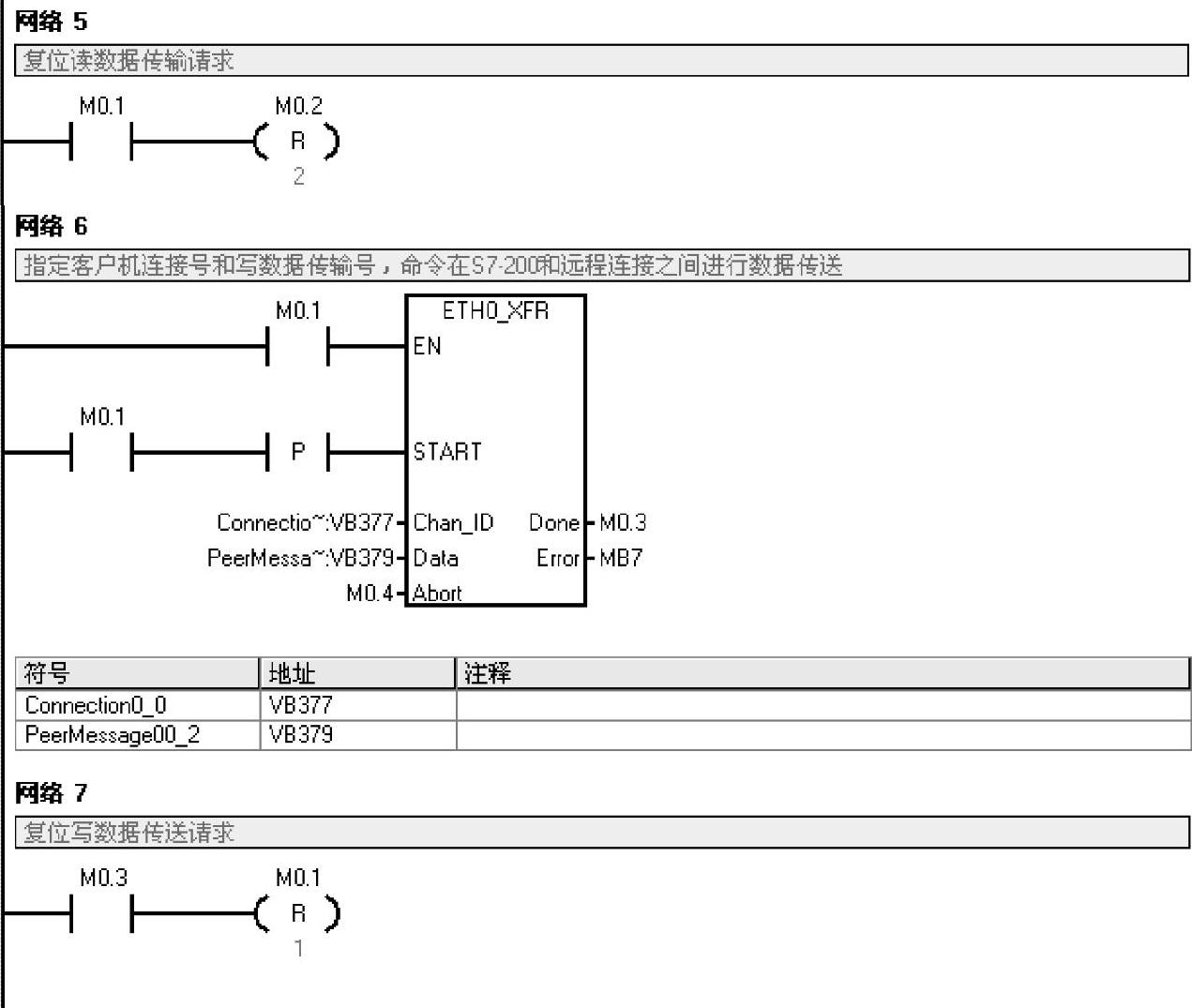

9）调用向导生成的子程序，实现数据传输。对于S7-200 PLC的同一个连接的多个数据传输，不能同时激活，必须分时调用。图8-23所示程序就是用前一个数据传输的完成位去激活下一个数据传输，其含义见注释。
图8-23 例子程序
图8-23 例子程序（续）
10）监控通信数据结果。配置S7-1200的硬件组态，创建通信数据区DB2、DB3（必须选择绝对寻址，即取消“仅符号访问”项）。下载S7-200 PLC及S7-1200 PLC的所有组态及程序，并监控通信结果。可以看到，在S7-1200 PLC中向DB2中写入数据“3”、“4”，则在S7-200的VB100、VB101中读取到的数据也为“3”、“4”。在S7-200 PLC中，将“5”、“6”写入VB200、VB201，则在S7-1200 PLC的DB3中收到的数据也为“5”、“6”。
注意：使用单边的S7通信，S7-1200 PLC不需要做任何组态编程，但在创建通信数据区DB块时，一定要选择绝对寻址，才能保证通信成功。
