如何使用S7-1200 PLC中的以太网通信指令块T-block？
【摘要】：S7-1200 PLC中所有需要编程的以太网通信都使用开放式以太网通信指令块T-block来实现，所有T-block通信指令必须在OB1中调用。表8-1 不带连接管理的通信指令图8-3 不带连接的通信指令的功能图8-4 连接参数的对应关系带连接管理的通信指令，如表8-2所示，其功能如图8-5所示。表8-2 带连接管理的通信指令TSEND_C指令用于建立与另一个通信伙伴站的TCP或ISO on TCP连接，发送数据并可以控制结束连接。
S7-1200 PLC中所有需要编程的以太网通信都使用开放式以太网通信指令块T-block来实现，所有T-block通信指令必须在OB1中调用。调用T-block通信指令并配置两个CPU之间的连接参数，定义数据发送或接收信息的参数。STEP 7 Basic提供了两套通信指令：不带连接管理的通信指令和带连接管理的通信指令。
不带连接管理的通信指令如表8-1所示，其功能如图8-3所示，连接参数的关系如图8-4所示。

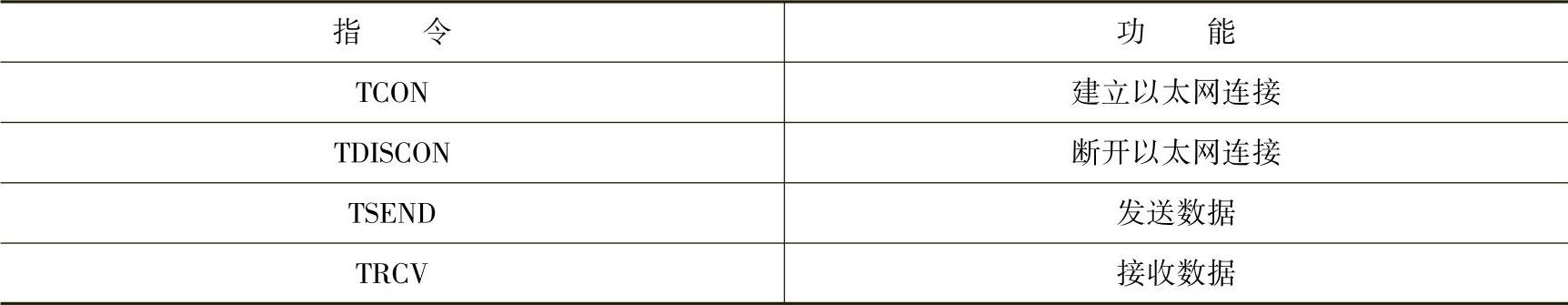

表8-1 不带连接管理的通信指令

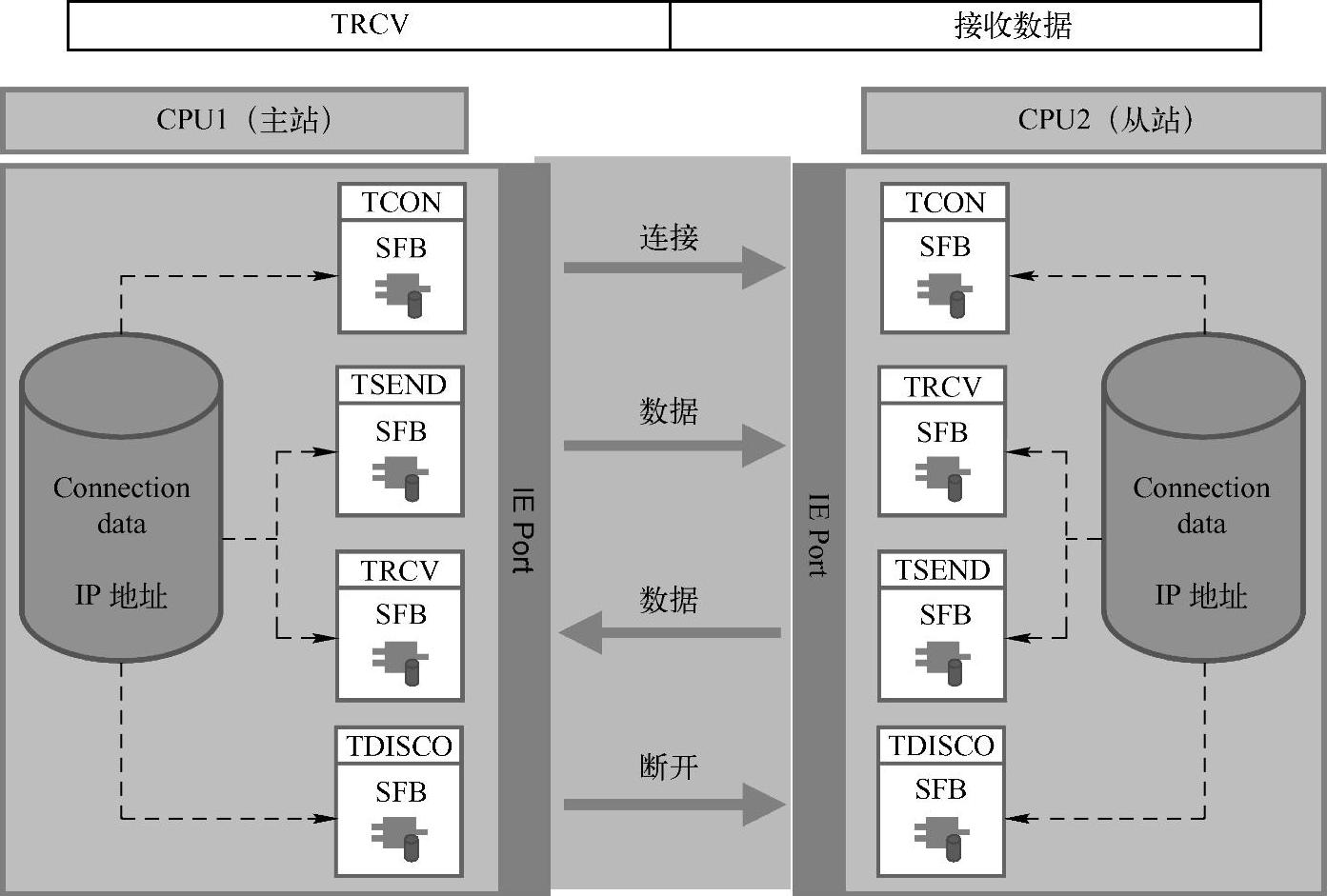

图8-3 不带连接的通信指令的功能
图8-4 连接参数的对应关系

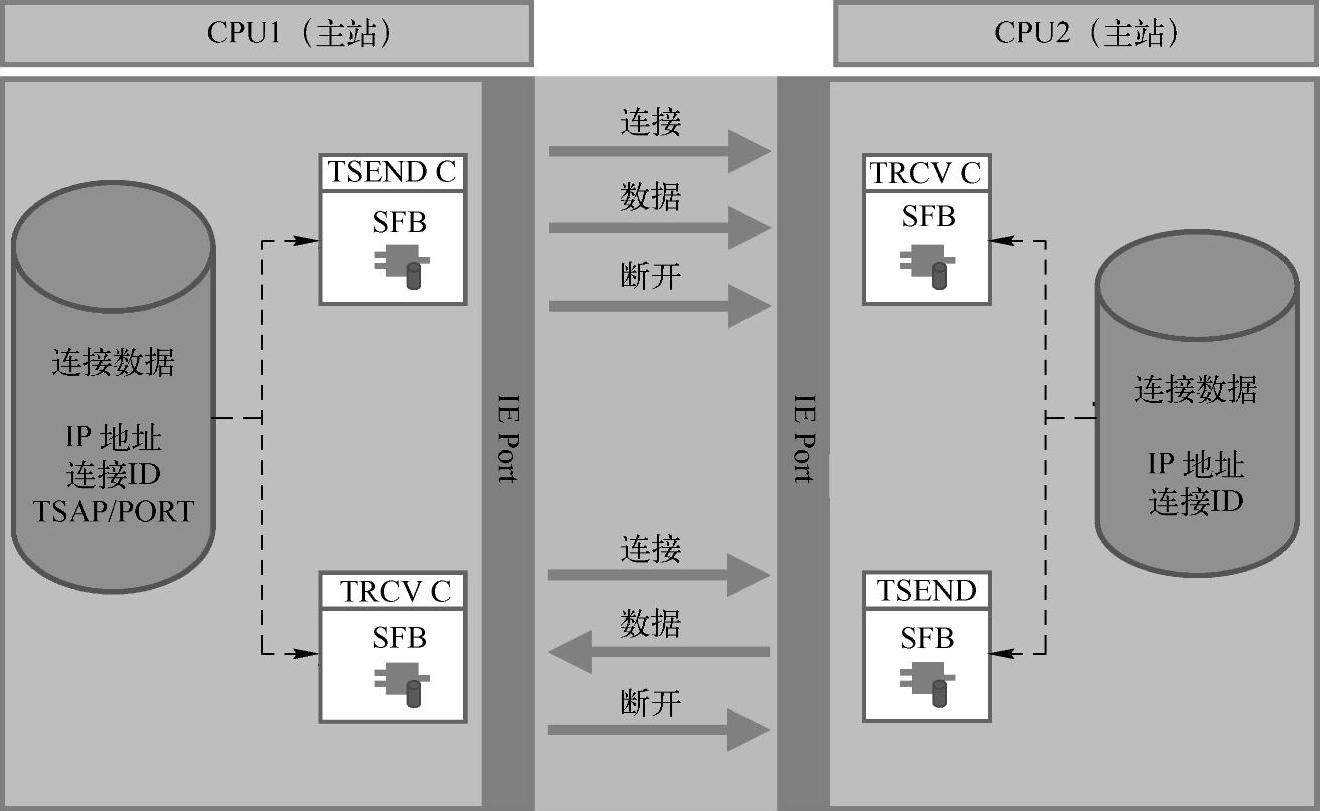

带连接管理的通信指令，如表8-2所示，其功能如图8-5所示。实际上TSEND_C指令实现的是TCON、TDISCON和TSEND三个指令综合的功能，而TRCV_C指令是TCON、TDISCON和TRCV指令的集合。

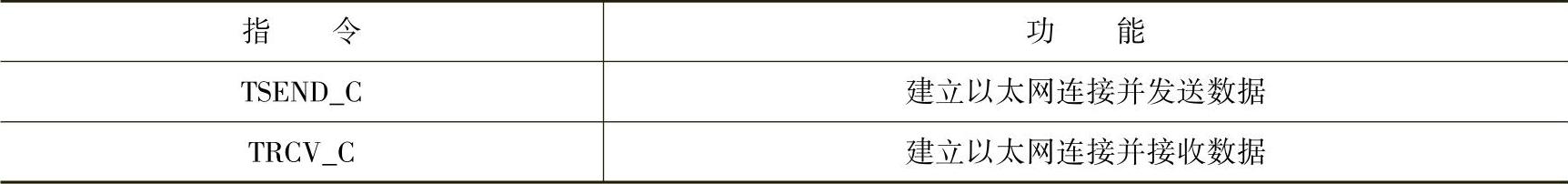

表8-2 带连接管理的通信指令
TSEND_C指令用于建立与另一个通信伙伴站的TCP或ISO on TCP连接，发送数据并可以控制结束连接。TSEND_C指令的功能为：
1）要建立连接，设置TSEND_C的参数CONT=1。成功建立连接后，TSEND_C置位DONE参数一个扫描周期为1。
2）如果需要结束连接，那么设置TSEND_C的参数CONT=0，连接会立即自动中断，这也会影响接收站的连接，造成接收缓存区的内容丢失。
3）要建立连接并发送数据，将TSEND_C的参数设为CONT=1，并需要给参数REQ一个上升沿，成功执行完一个发送操作后，TSEND_C会置位DONE参数一个扫描周期为1。
