橙汁产品配方的组态方法
【摘要】：表7-3所示为橙汁产品的一个配方，该配方的配方条目有4个，分别为水、混合物、糖和香料。该配方有3条数据记录，分别为果汁、蜜露和饮料。下面将以该橙汁配方作为例子介绍配方的组态方法。表7-3 橙汁产品的一个配方举例新建与S7-1200的连接，新建4个整型外部变量water、mixture、sugar、aroma。双击“配方”列表中的“添加新对象”，添加名称为“橙汁”的一个新配方。可以在注释处输入与配方元素相关的帮助信息。图7-32 配方的数据记录
表7-3所示为橙汁产品的一个配方，该配方的配方条目有4个，分别为水、混合物、糖和香料。该配方有3条数据记录，分别为果汁、蜜露和饮料。下面将以该橙汁配方作为例子介绍配方的组态方法。

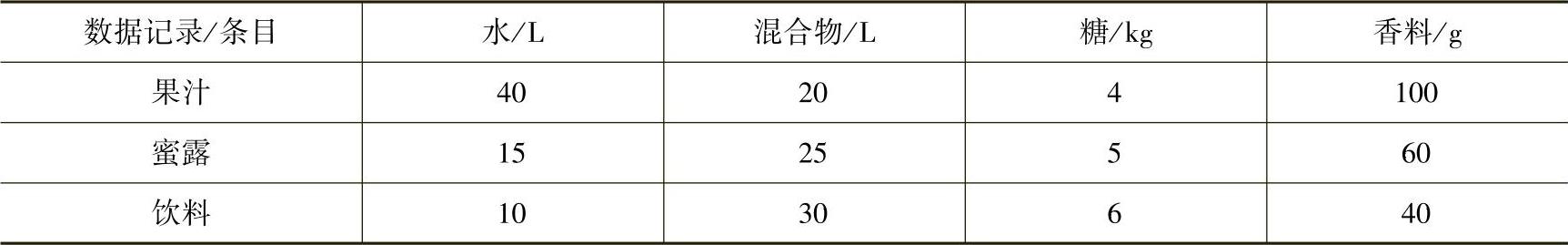

表7-3 橙汁产品的一个配方举例
新建与S7-1200的连接，新建4个整型外部变量water、mixture、sugar、aroma。
双击项目树HMI设备下的“配方”项，打开配方编辑器，如图7-30所示。双击“配方”列表中的“添加新对象”，添加名称为“橙汁”的一个新配方。选中“橙汁”配方，在“成分”列表中，双击“添加新对象”输入配方成分“水”，显示名称“水（L）”，变量选择为前面建立“water”，默认值输入40，其他默认。用同样的方法输入其他元素为“混合物”、“糖”、“香精”。

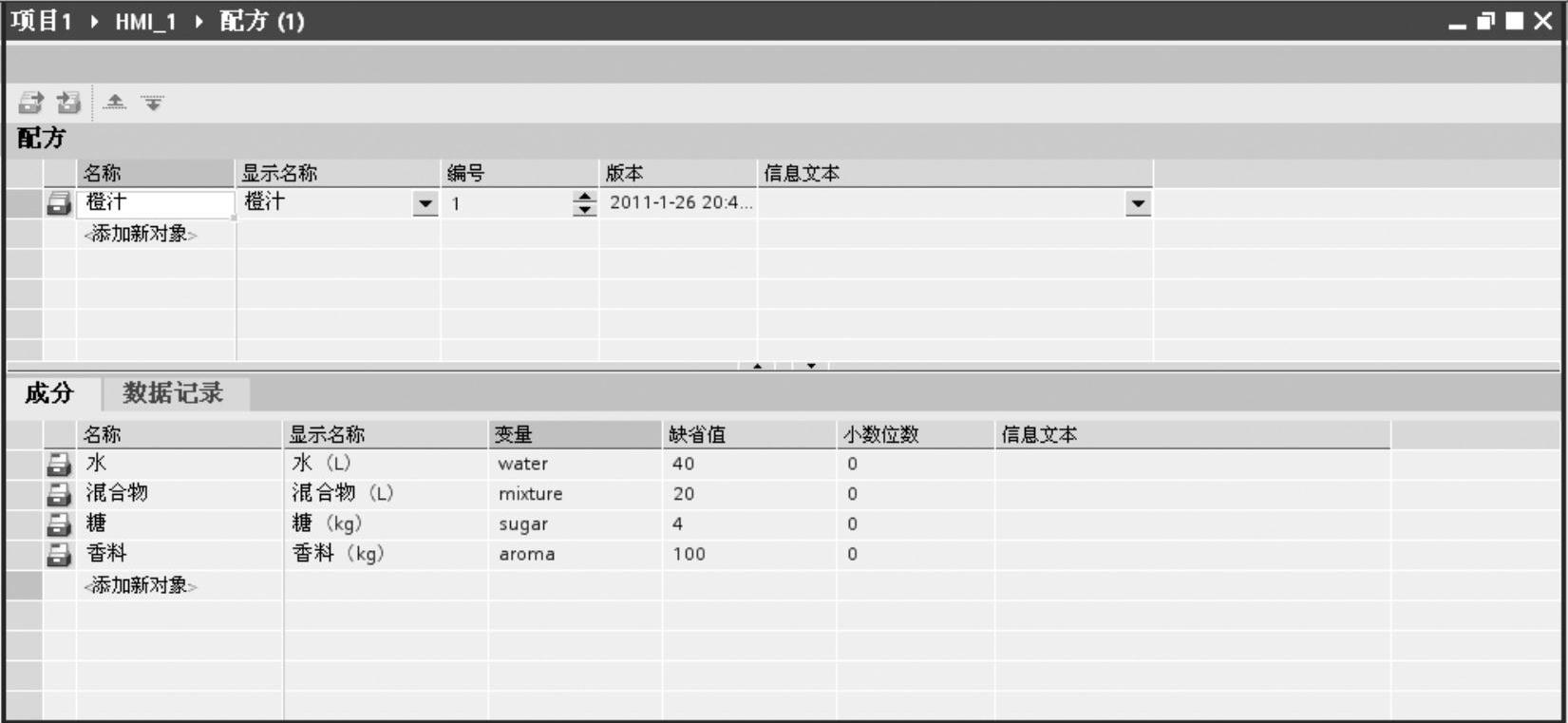

图7-30 配方编辑器
选中图7-30所示的配方“橙汁”，在其属性对话框“加载”项中，勾选“同步”复选框，选择与“HMI连接_1”同步，表示使配方视图中的值与PLC中的配方变量的值同步，如图7-31所示。

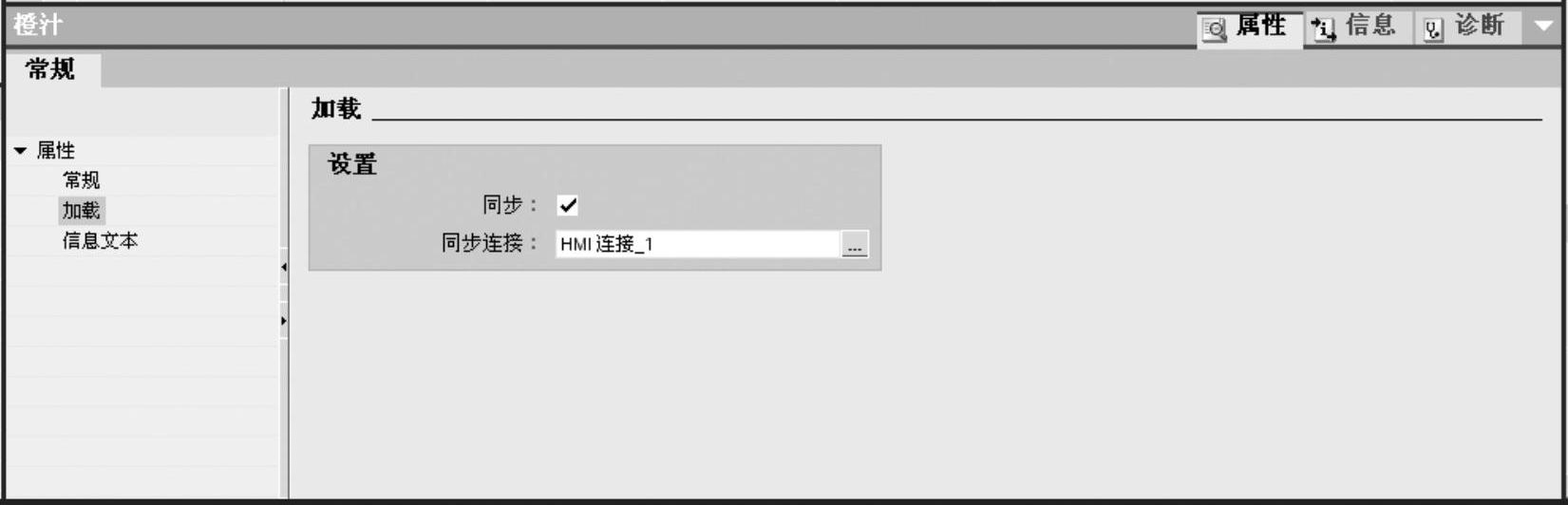

图7-31 配方属性
在图7-30所示的配方编辑器中，点击“数据记录”选项卡，输入例子所示数据记录的名称和相关元素的数值，如图7-32所示。可以在注释处输入与配方元素相关的帮助信息。

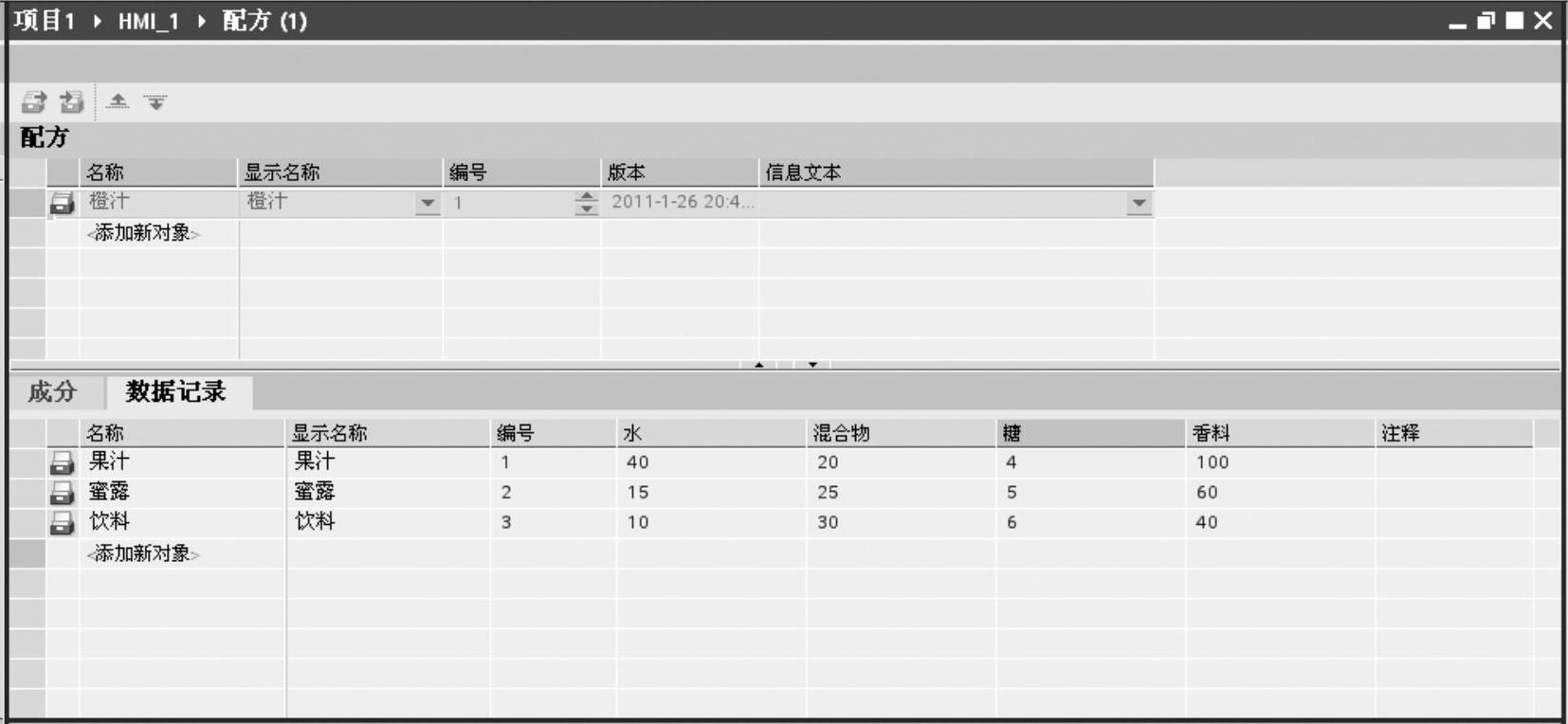

图7-32 配方的数据记录
