如何组态报警窗口和报警指示灯
【摘要】：报警窗口和报警指示灯必须要在全局画面中组态。报警指示灯使用警告三角来表示报警处于未决状态或要求确认。在项目视图右侧工具箱中选择“控件”下的报警指示灯，鼠标移动到画面中，单击一下鼠标，则自动插入一个固定大小的报警指示灯对象，可以拖动其到希望的位置。图7-23 报警指示灯的属性对话框如果希望运行时单击报警指示灯能够跳转到报警窗口，则可以组态报警指示器的事件。
报警窗口和报警指示灯必须要在全局画面中组态。
在项目视图中，双击项目树HMI设备下的“画面管理”→“全局画面”，打开全局画面编辑器，此时工具箱“控件”中出现“报警窗口”和“报警指示器”对象。选择“控件”下的报警窗口，移动到画面中按下左键拖动至适合大小释放，可以调整其尺寸大小。选中报警窗口对象，在项目视图下部的“报警窗口”属性对话框的“常规”项中，可以设置该报警窗口显示当前报警还是报警记录中记录的报警事件，“报警事件”将显示所有确认和未确认的报警，“报警”不显示确认的报警，可以在后面的报警类别框中选择在该报警窗口中显示哪些类别的报警信息，可参考图7-20。
报警指示灯使用警告三角来表示报警处于未决状态或要求确认。如果产生组态的报警类别中的报警，则显示报警指示灯。报警指示灯可能有两种状态：
1）闪烁：至少存在一条未确认的待决报警。
2）静态：至少有一个已确认的报警尚未取消激活。
在项目视图右侧工具箱中选择“控件”下的报警指示灯，鼠标移动到画面中，单击一下鼠标，则自动插入一个固定大小的报警指示灯对象，可以拖动其到希望的位置。选中报警指示灯对象，在项目视图下部的“属性”对话框中，选择“常规”项，在“报警类别”中勾选希望报警指示灯指示的报警类别，默认情况下未决的或已确认的错误类别的报警将由报警指示灯指示，如图7-23所示。

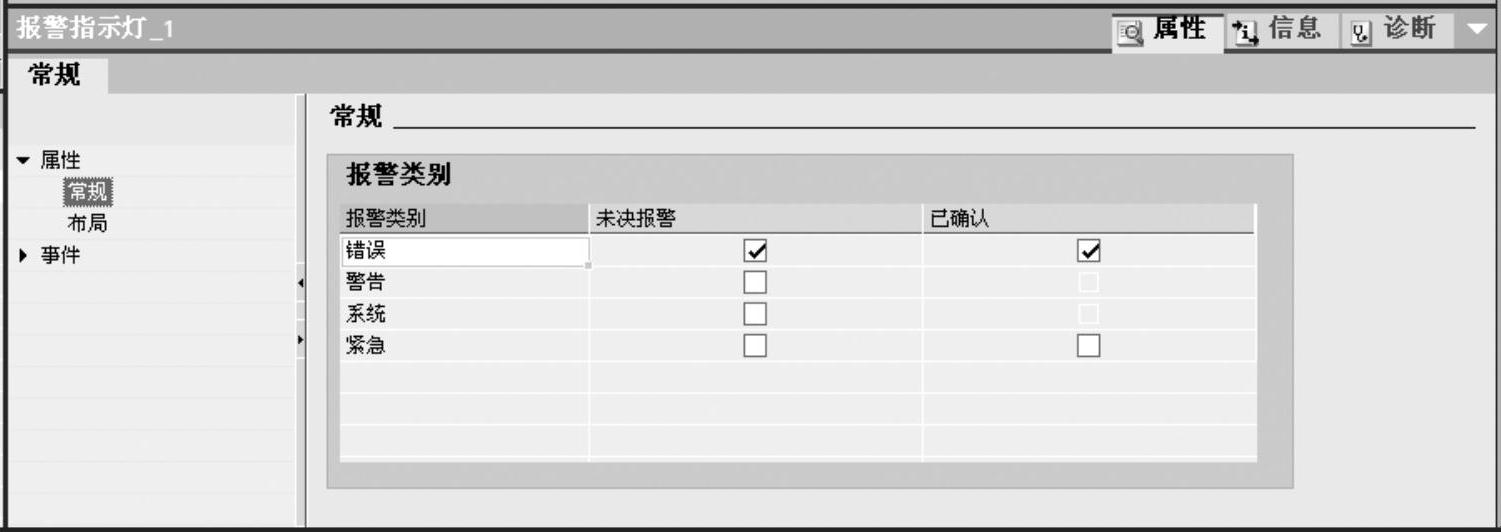

图7-23 报警指示灯的属性对话框
如果希望运行时单击报警指示灯能够跳转到报警窗口，则可以组态报警指示器的事件。在图7-23所示的属性对话框“事件”项中，添加系统函数“ShowAlarmWindows”，“对象名称”为全局画面中组态的报警窗口，屏幕方式选择切换。
