图7-127 编辑2号报警消息的消息文本和错误点信息6.组态模拟量报警WinCC的报警系统可以对某一个过程值进行监视，可为变量指定任意多个限制值。模拟量报警功能是WinCC的附加件，需要添加到消息系统中。右键单击每条消息，在快捷菜单中选择“属性”，打开“单个消息”对话框，在“文本”选项卡中，分别编辑当3～6号模拟量报警事件到来时显示的消息文本和错误点信息。已经组态好的报警记录如图7-131所示。保存设置，退出报警编辑器。......
2023-06-23
报警类别与报警组的组态方案
【摘要】：点击图7-18或图7-19的“报警类别”选项卡，可以打开“报警类别”编辑器，如图7-22所示，在此可以创建新的报警类别并组态各种报警类别的属性。图7-22 报警类型编辑器报警类别编辑器中列出了报警类别的相关符号和颜色表示。对于“错误”类别，其显示名称为“！”，即在报警视图中错误类别的报警将显示“！”在离散量报警编辑器或模拟量报警编辑器的属性对话框的“常规”项中，可以设置每条报警信息的报警组。
前面我们提到WinCC flexible中预定义的报警类别包括错误、警告、系统和诊断事件等，用户可以自定义新的报警类别。

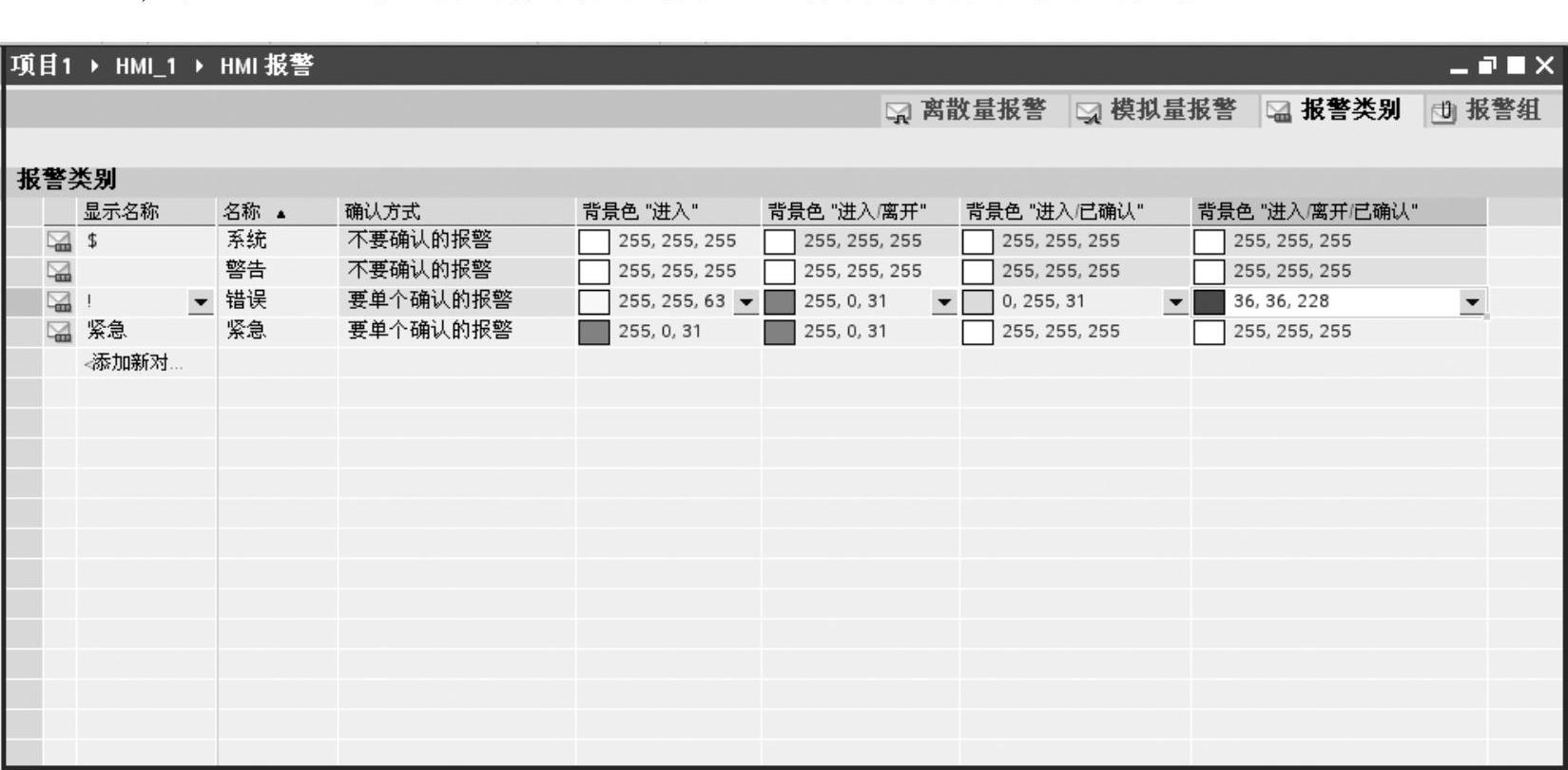

点击图7-18或图7-19的“报警类别”选项卡，可以打开“报警类别”编辑器，如图7-22所示，在此可以创建新的报警类别并组态各种报警类别的属性。
图7-22 报警类型编辑器
报警类别编辑器中列出了报警类别的相关符号和颜色表示。对于“错误”类别，其显示名称为“！”，即在报警视图中错误类别的报警将显示“！”号，“进入”的背景色为红色，例如可以修改为黄色，“进入离开”背景色保持为红色，“进入已确认”的报警背景色改为绿色，“进入/离开/已确认”的报警背景色改为蓝色。
下面通过例子测试对于错误类别的颜色设置。
通过菜单命令“在线”→“仿真运行系统”→“使用变量仿真器”启动仿真运行系统。使用上面的模拟量报警，修改数值为120时，显示红色的报警信息“温度达到高温警戒温度，当前温度为120”，表示已激活的报警信息；当修改tag3的数值为-30时，显示黄色报警信息“温度达到低温警戒温度，当前温度为-30”，而报警信息“温度达到高温警戒温度，当前温度为120”变为红色的，表示已激活的又取消的报警信息；选中低温报警信息，单击“确认”按钮可以看到颜色变为绿色，表示“已激活已确认”报警信息。
对于相关的多个报警，可以设置报警组对这些报警统一管理。在图7-22中，点击“报警组”打开“报警组”编辑器，在此可以创建新的报警组并组态各种报警组的属性。在离散量报警编辑器或模拟量报警编辑器的属性对话框的“常规”项中，可以设置每条报警信息的报警组。
