【摘要】：背景数据块可以保存静态变量，故静态变量只能用于FB块中，并在其变量声明表中定义。当FB块退出时，静态变量仍然保持。可以看出，FB的优点如下：1）当编写FC程序时，必须寻找空的标志区或数据区来存储需保持的数据，并且要自己编写程序来保存它们。而FB的静态变量可由STEP 7的软件来自动保存。2）使用静态变量可避免两次分配同一存储区的危险。同时，各个电动机的状态数据也存储在该FB的静态变量之中。

FB（Function Blocks）不同于FC的是它带有一个存储区，也就是说，有一个局部数据块被分配给FB，这个数据块称为背景数据块（Instance Data Block）。当调用FB时，必须指定背景数据块的号码，该数据块将自动打开。

背景数据块可以保存静态变量，故静态变量只能用于FB块中，并在其变量声明表中定义。当FB块退出时，静态变量仍然保持。

当FB块被调用时，实际参数的值被存储在它的背景数据块中。如果在块调用时，没有实际参数分配给形式参数，在程序执行中将采用上一次存储在背景数据块中的参数值。

每次调用FB时可以指定不同的实际参数。当块退出时，背景数据块中的数据仍然保持。

可以看出，FB的优点如下：

1）当编写FC程序时，必须寻找空的标志区或数据区来存储需保持的数据，并且要自己编写程序来保存它们。而FB的静态变量可由STEP 7的软件来自动保存。

2）使用静态变量可避免两次分配同一存储区的危险。

结合前面例子，如果用FB块实现FC1的功能，并用静态变量EarlyValue、LastValue和LatestValue来代替原来的形式参数，如表6-4所示，将可省略这三个形式参数，简化了块的调用。在FB1中定义形式参数，编写程序同图6-41a，图6-42所示为调用FB1子程序，其中DB10为FB1的背景数据块，在输入时若DB1不存在则将自动生成该背景数据块。双击打开背景数据块DB10，可以看到DB10中保存的正是在FB的接口中定义的形式参数，如图6-43所示。对于背景数据块，无法进行编辑修改，而只能读写其中的数据。

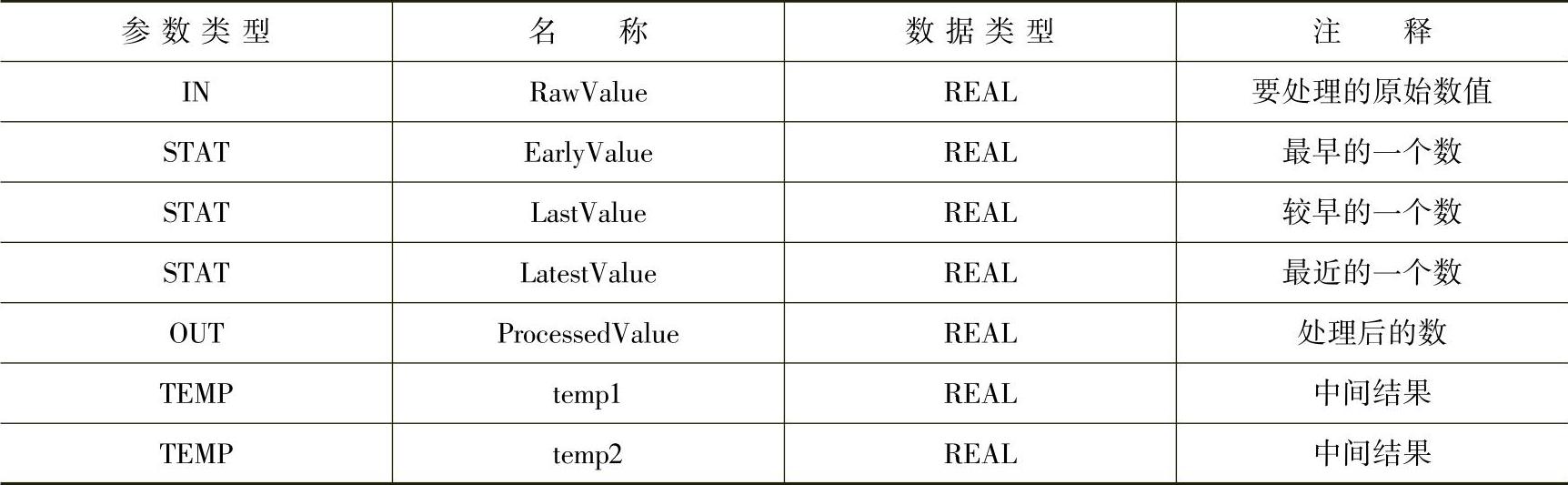

表6-4 定义FB的形式参数

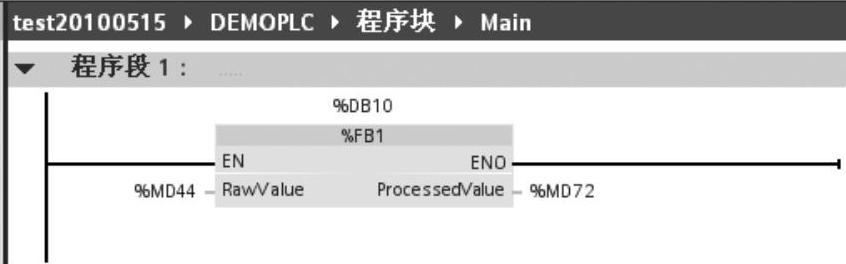

图6-42 调用FB1子程序

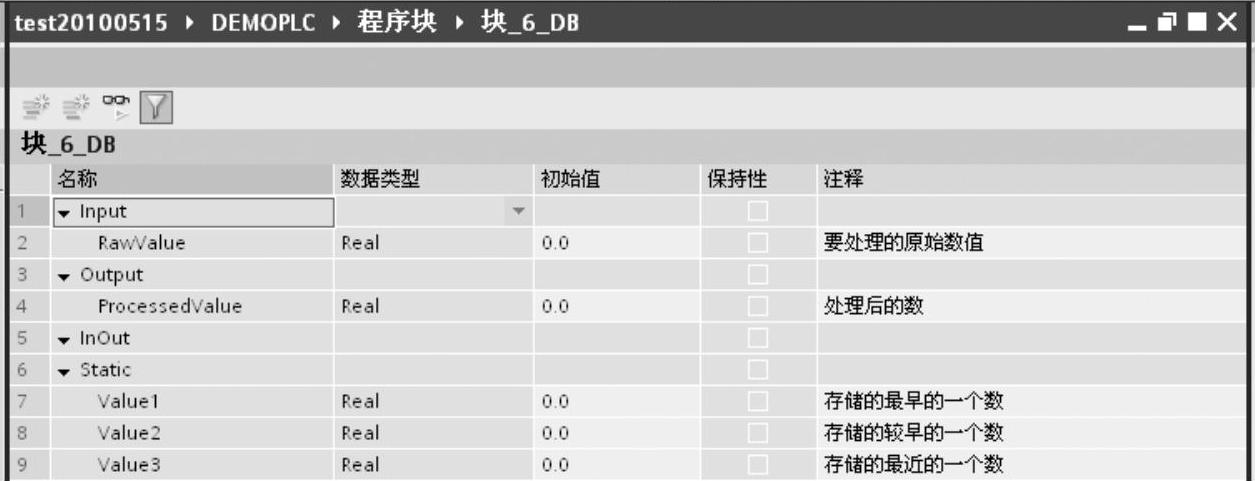

图6-43 背景数据块

调用FB块时需要为其指定背景数据块，这称为FB背景化，类似于C语言等高级语言中的背景化，即在变量名称和数据类型下面建立一个变量。只有通过用于存储块参数值和静态变量的“自有”数据区，FB才能成为可执行的单元（FB背景）。然后使用FB背景，即分配有数据区域的FB，就能控制实际的处理设备。同时，该过程单元的相关数据存储在这个数据区域里。

STEP 7里的背景具有如下特点：

1）在调用FB时，除了对背景DB进行赋值之外，不需要保存和管理局部数据。

2）按照背景的概念，FB可以多次使用。例如，如果对几台相同类型的电动机进行控制，那么就可以使用一个FB的几个背景来实现。同时，各个电动机的状态数据也存储在该FB的静态变量之中。
