访问数据块的指令和注意事项
【摘要】：数据块的数目和最大块长度依赖于CPU的型号。可以看出，数据块就像一个大柜子，每个字节类似于一个抽屉，存放8个位的数据。这样，对数据块的直接地址寻址和前面介绍的存储区寻址是类似的。在用户程序中使用绝对地址寻址时，一定要结合指令和数据块的符号列表仔细核对绝对地址和数据类型。
数据块用来存储过程的数据和相关的信息，用户程序中需要对数据块中的数据进行访问。由前面可以看到，访问数据单元有两种方法：符号寻址和绝对地址寻址。符号寻址通常是最简便的，但是在某些特殊情况下系统不支持符号寻址，则只能使用绝对地址寻址。
下面先来介绍数据块的数据单元示意图，这是绝对地址寻址的基础。
数据块的数目和最大块长度依赖于CPU的型号。S7-300数据块的是8 KB（字节），S7-400的最大块长度是64 KB。

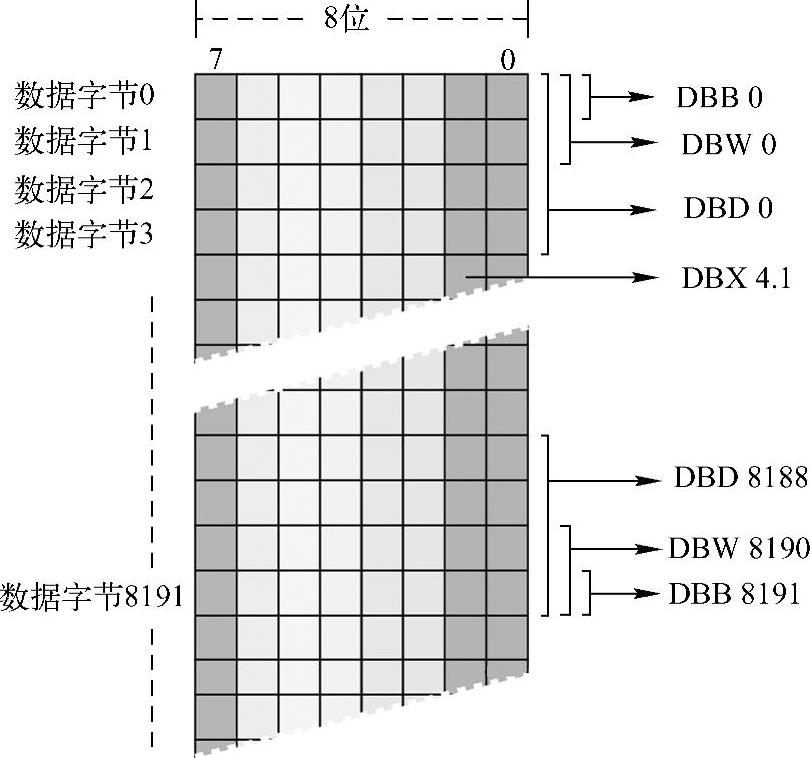

数据块中的数据单元按字节进行寻址，图6-29所示为数据块的数据单元示意图。可以看出，数据块就像一个大柜子，每个字节类似于一个抽屉，存放8个位的数据。这样，对数据块的直接地址寻址和前面介绍的存储区寻址是类似的。数据块位数据的绝对地址寻址格式为：DB3.DBX4.1，其中DB3表示数据块的编号，点后面的DB表示寻址数据块地址，X表示寻址位数据，4表示位寻址的字节地址，1表示寻址的位数。数据块字节、字和双字数据的绝对地址寻址格式为：DB10.DBB0，DB10.DBW2，DB1.DBD2，其中DB10、DB1表示数据块编号，点后面的DB表示寻址数据块，最后的数字0、2、2表示寻址的起始字节地址，B、W、D分别表示寻址宽度为一个字节（Byte）、一个字（Word）、一个双字（Double Word）。各字节、字和双字的寻址示意图如图6-29所示。
图6-29 数据单元示意图

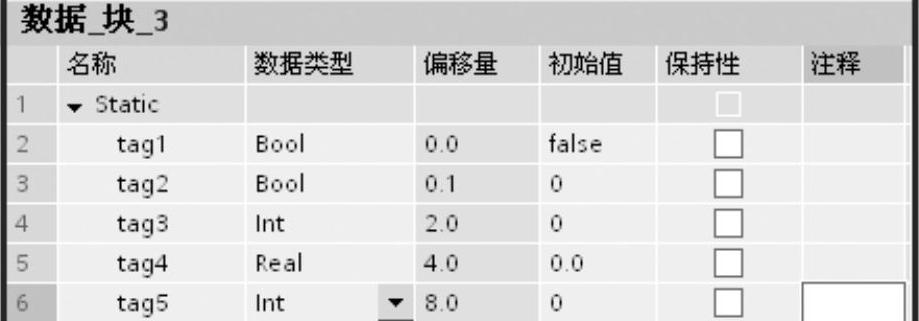

下面新建一个数据块“数据_块_3”，其编号为DB5，不勾选“仅符号访问”项，打开数据块，如图6-30所示。可以看出，此时数据块列多了“偏移量”项，“偏移量”指的是定义符号的地址，例如tag1的偏移量为0.0，表示Bool型变量tag1的绝对地址为“DB5.DBX0.0”，tag3的偏移量为2.0，表示该符号变量的起始位为2.0，由于tag3为Int型，16位数据，1个字，故tag3的绝对地址为“DB5.DBW2”。同样，tag4的绝对地址为“DB5.DBD4”。
在用户程序中使用绝对地址寻址时，一定要结合指令和数据块的符号列表仔细核对绝对地址和数据类型。
在图6-30中勾选任何符号的“保持性”，全部符号的“保持性”将自动被选择。
图6-30 数据块
