【摘要】：并行序列的结束称为合并，在表示同步的水平双线之下，只允许有一个转换符号。图6-12 顺序功能图的三种结构a）单序列 b）选择序列 c）并列序列

1.单序列

图6-6所示的顺序功能图由一系列顺序连接的步组成，每一步的后面仅有一个转换，每一个转换的后面只有一个步，这样的顺序功能图结构称为单序列，图6-12a所示即为单序列的结构。

2.选择序列

图6-12b所示的结构称为选择序列，选择序列的开始称为分支，可以看出步序5后面有一条水平连线，其后两个转换分别对应着转换条件。如果步5是活动步，并且转换条件h=1，则步8变为活动步而步5变为不活动步；如果步5是活动步，并且k=1，则步10变为活动步而步5变为不活动步。若步5为活动步，而h=k=1，则存在一个优先级的问题。一般只允许选择一个序列。

选择序列的结束称为合并，几个选择序列合并到一个公共序列时，都需要有转换和转换条件来连接它们。如果步9是活动步，并且转换条件i=1，则步12变为活动步而步9变为不活动步；如果步11是活动步，并且n=1，则步12变为活动步而步11变为不活动步。

3.并列序列

图6-12c所示的结构称为并列序列，并行序列用来表示系统的几个同时工作的独立部分的工作情况。并行序列的开始称为分支，当转换的实现导致几个序列同时激活时，这些序列称为并行序列。如果步3是活动的，并且转换条件e=1，则步4和6同时变为活动步而步3变为不活动步。为了强调转换的同步实现，水平连线用双线表示。步4和步6被同时激活后，每个序列中活动步的进展将是独立的。在表示同步的水平双线之上，只允许有一个转换符号。

并行序列的结束称为合并，在表示同步的水平双线之下，只允许有一个转换符号。只有当直接连在双线上的所有前级步，如步5和步7都处于活动步状态，并且转换条件i=1时，才有步10变为活动步而步5和7同时变为不活动步。

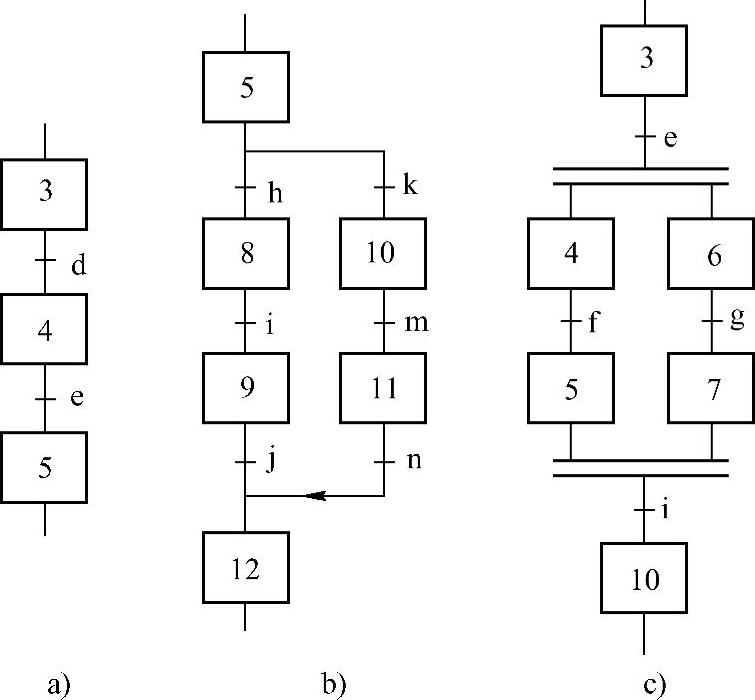

图6-12 顺序功能图的三种结构

a）单序列 b）选择序列 c）并列序列
