常用的典型梯形图电路优化

【摘要】:图6-1 启保停电路通过分析,可以看出这种电路具备启动、保持和停止的功能,这也是“启保停”电路名称的由来。在实际的电路中,启动信号和停止信号可能由多个触点或者比较等其他指令的相应位触点串并联构成。

1.启保停电路

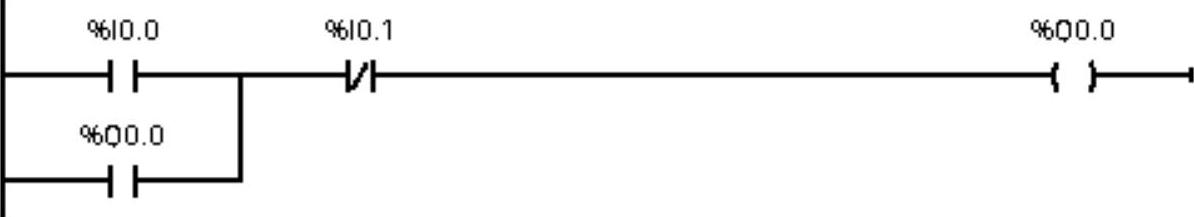

图6-1所示电路中,按下I0.0,其常开触点接通,此时没有按下I0.1,其常闭触点是接通的,Q0.0线圈通电,同时Q0.0对应的常开触点接通。如果放开I0.0,“能流”经Q0.0常开触点和I0.1流过Q0.0,Q0.0仍然接通,这就是“自锁”或“自保持”功能。如果按下I0.1,其常闭触点断开,Q0.0线圈“断电”,其常开触点断开,此后即使放开I0.1,Q0.0也不会通电,这就是“停止”功能。


图6-1 启保停电路

通过分析,可以看出这种电路具备启动(I0.0)、保持(Q0.0)和停止(I0.1)的功能,这也是“启保停”电路名称的由来。在实际的电路中,启动信号和停止信号可能由多个触点或者比较等其他指令的相应位触点串并联构成。

2.延时接通/断开电路

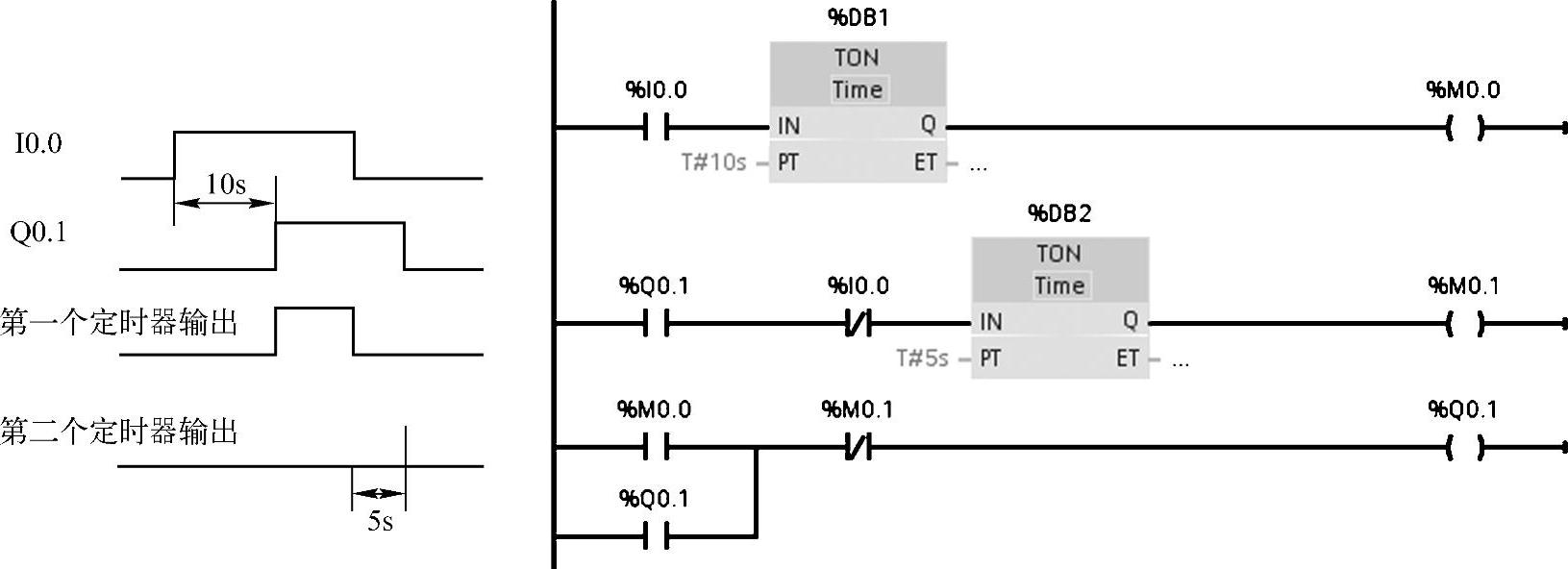

图6-2所示为I0.0控制Q0.1的梯形图电路,当I0.0常开触点接通后,第一个定时器开始定时,10 s后其输出M0.0接通,Q0.1输出接通,由于此时I0.0常闭触点断开,所以第二个定时器未开始定时。当断开I0.0,第二个定时器开始定时,5 s后其输出接通,常闭触点断开,Q0.1断开,第二个定时器被复位。时序图如图6-2所示。

3.闪烁电路

图6-3所示闪烁电路与图5-16所示的周期振荡电路类似。如果I0.0接通,其常开触点接通,第二个定时器(T2)未启动,则其输出M0.1对应的常闭触点接通,第一个定时器(T1)开始定时。当T1定时时间未到时,T2无法启动,Q0.0为0,10 s后定时时间到,T1的输出M0.0接通,其常开触点接通,Q0.0接通,同时T2开始定时,5 s后T2定时时间到,其输出M0.1接通,其常闭触点断开,使T1停止定时,M0.0的常开触点断开,Q0.0就断开,同时使T2断开,M0.1的常闭触点接通,T1又开始定时,周而复始,Q0.0将周期性地“接通”和“断开”,直到I0.0断开,Q0.0线圈“接通”和“断开”的时间分别等于T2和T1的定时时间。


图6-2 延时接通/断开电路


图6-3 闪烁电路

闪烁电路也可以看做是振荡电路,在实际PLC编程中具有广泛的应用。

经验设计法是在上面几种典型电路的基础上进行综合应用编程,但是它没有固定的方法和步骤可以遵循,具有很大的试探性和随意性,最后的结果也不是唯一的,设计程序的质量与设计者的经验有密切的关系,通常需要反复调试和修改,增加一些中间环节的编程元件和触点,最后才能得到一个较为满意的结果。在设计复杂系统的梯形图时,需要用大量的中间单元来完成记忆、联锁和互锁等功能,同时分析和阅读非常困难,修改局部程序时,容易对程序的其他部分产生意想不到的影响,因此用经验法设计出的梯形图维护和改进非常困难。
