移位和循环指令详解
【摘要】：移位和循环指令需要选择数据类型。3）如果要循环移位的位数超过目标值中的位数，仍将执行循环移位。编写程序如图5-32所示，其中I0.0为控制开关，M1.5为周期为1s的时钟存储器位，实现的功能为当按下I0.0，QD4中为1的输出位每秒钟向左移动1位。第1段程序的功能是赋初值，即将QD4中的Q7.0置位，第2段程序的功能是每秒钟QD4循环左移一位。
移位和循环指令如表5-9所示。移位和循环指令需要选择数据类型。

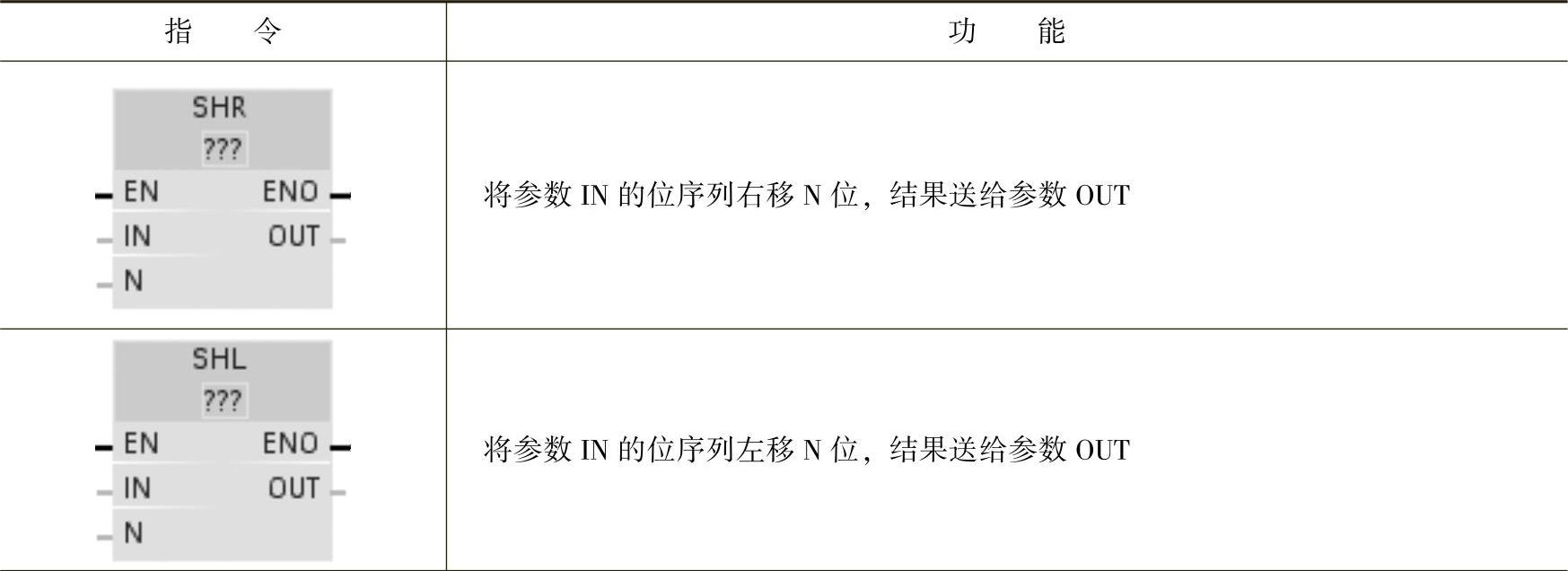

表5-9 移位和循环移位指令

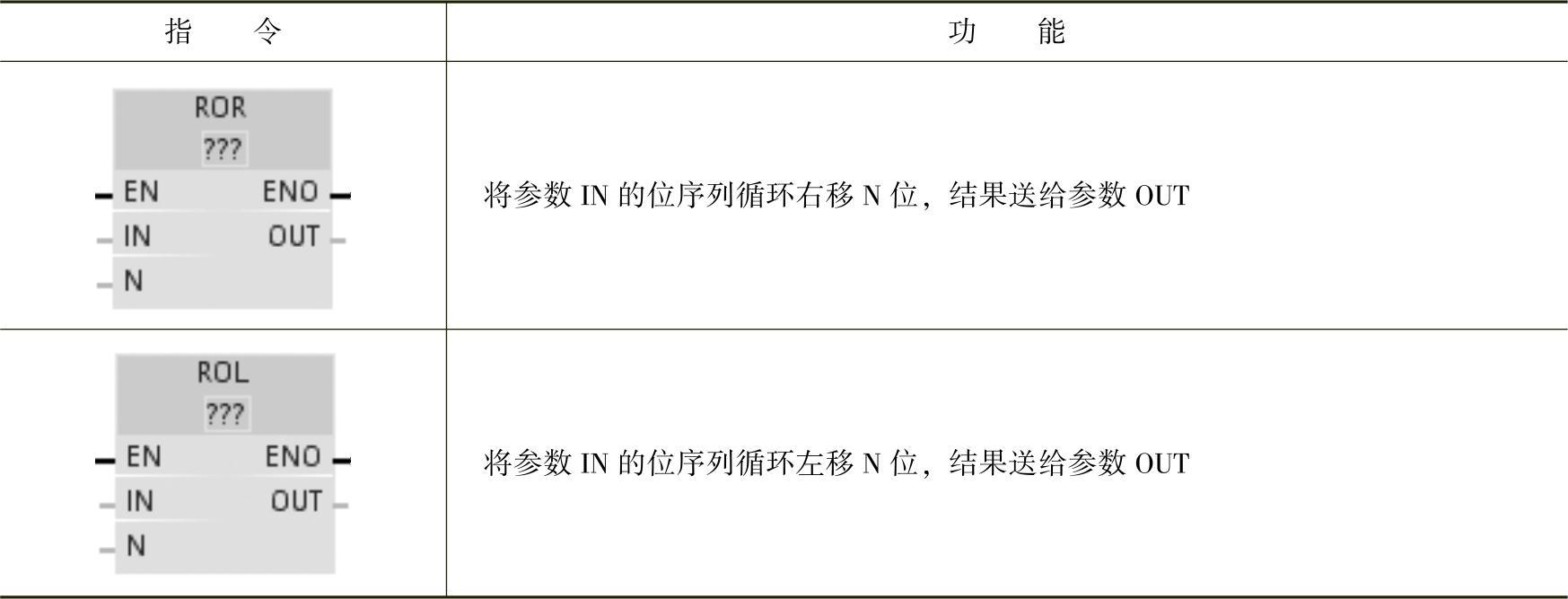

（续）
对于移位指令，需要注意以下事项：
1）N=0时，不进行移位，直接将IN值分配给OUT。
2）用0填充移位操作清空的位。
3）如果要移位的位数（N）超过目标值中的位数（Byte为8位、Word为16位、DWord为32位），则所有原始位值将被移出并用0代替，即将0分配给OUT。
对于循环指令，需要注意以下事项：
1）N=0时，不进行循环移位，直接将IN值分配给OUT。
2）从目标值一侧循环移出的位数据将循环移位到目标值的另一侧，因此原始位值不会丢失。
3）如果要循环移位的位数（N）超过目标值中的位数（Byte为8位、Word为16位、DWord为32位），仍将执行循环移位。
【例5-11】通过循环指令实现彩灯控制。
编写程序如图5-32所示，其中I0.0为控制开关，M1.5为周期为1s的时钟存储器位，实现的功能为当按下I0.0，QD4中为1的输出位每秒钟向左移动1位。第1段程序的功能是赋初值，即将QD4中的Q7.0置位，第2段程序的功能是每秒钟QD4循环左移一位。

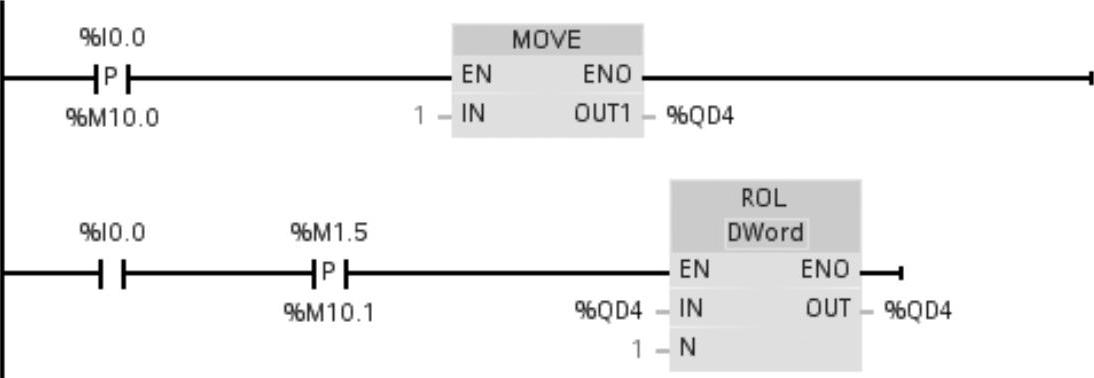

图5-32 彩灯控制例子
