设备属性及设置说明
【摘要】：CPU的属性对系统行为有着决定性的意义。在项目视图中打开设备视图，选中CPU，则在项目视图下方显示了所选对象的属性，如图4-18所示CPU的属性，常规项显示项目信息和目录信息。图4-19 CPU属性对话框中的“PROFINET接口”项“DI14/DO10”项分别描述了常规信息、数字量输入输出通道的设置及IO地址等，如图4-20所示。图4-23 CPU属性对话框中的“日时间”项“保护”项用来设置读/写访问保护等级和密码，如图4-24所示。图4-26 CPU属性对话框中的“循环时间”项
在S7-1200的编程软件STEP 7 Basic中，可以对所有带参数的模块进行属性的查看和设置，可以根据需要对模块的默认属性进行修改。
CPU的属性对系统行为有着决定性的意义。对CPU，可以设置接口、输入输出、高速计数器、脉冲发生器、启动特性、日时钟、保护等级、系统位存储器和时钟存储器、循环时间以及通信负载等。

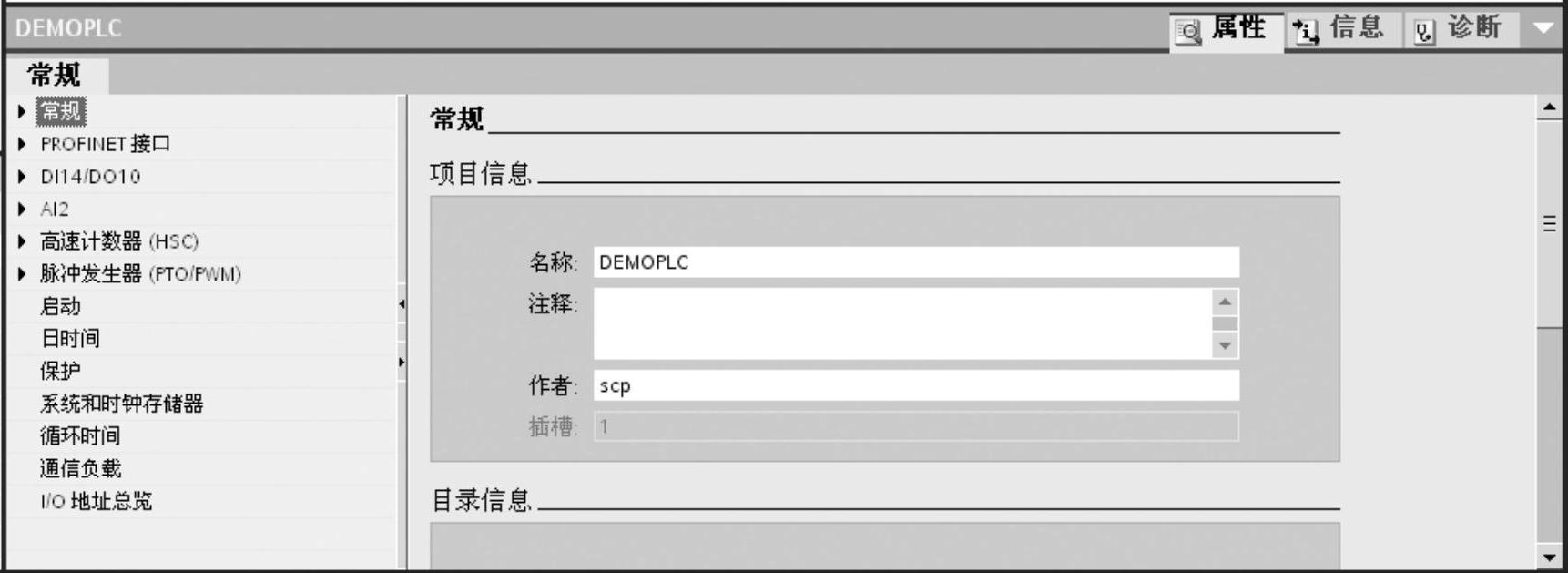

在项目视图中打开设备视图，选中CPU，则在项目视图下方显示了所选对象的属性，如图4-18所示CPU的属性，常规项显示项目信息和目录信息。
图4-18 CPU属性对话框

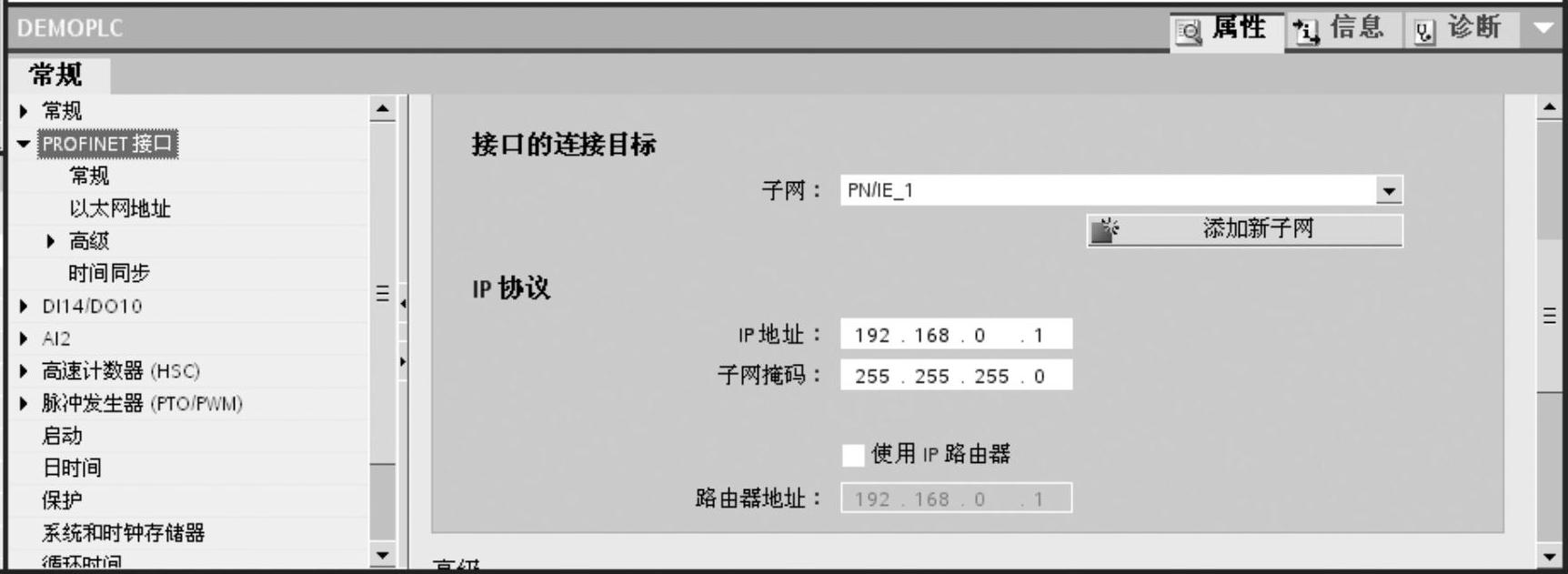

“PROFINET接口”项如图4-19所示。“常规”项描述了所插入的CPU的常规信息，“以太网地址”项用于设置以太网接口是否连网。如果已在项目中创建了子网，则可在下拉列表中进行选择。如果未创建子网，则可使用“添加新子网”按钮创建新子网。“IP协议”中提供了有关子网中IP地址、子网掩码和IP路由器的使用信息。如果使用IP路由器，则需要有关IP路由器的IP地址信息。“高级”项中描述了以太网接口的名称和端口注释，可以修改。“时间同步”项可以用来启用NTP模式的日时间同步。NTP（Network Time Protocol，网络时间协议）是用于同步局域网和全域网中系统时钟的一种通用机制。在NTP模式下，CPU的接口按固定时间间隔将时间查询发送到子网的NTP服务器，同时，必须在此处的参数中设置地址。将根据服务器的响应计算并同步最可靠、最准确的时间。这种模式的优点是它能够实现跨子网的时间同步。精确度取决于所使用的NTP服务器的质量。
图4-19 CPU属性对话框中的“PROFINET接口”项

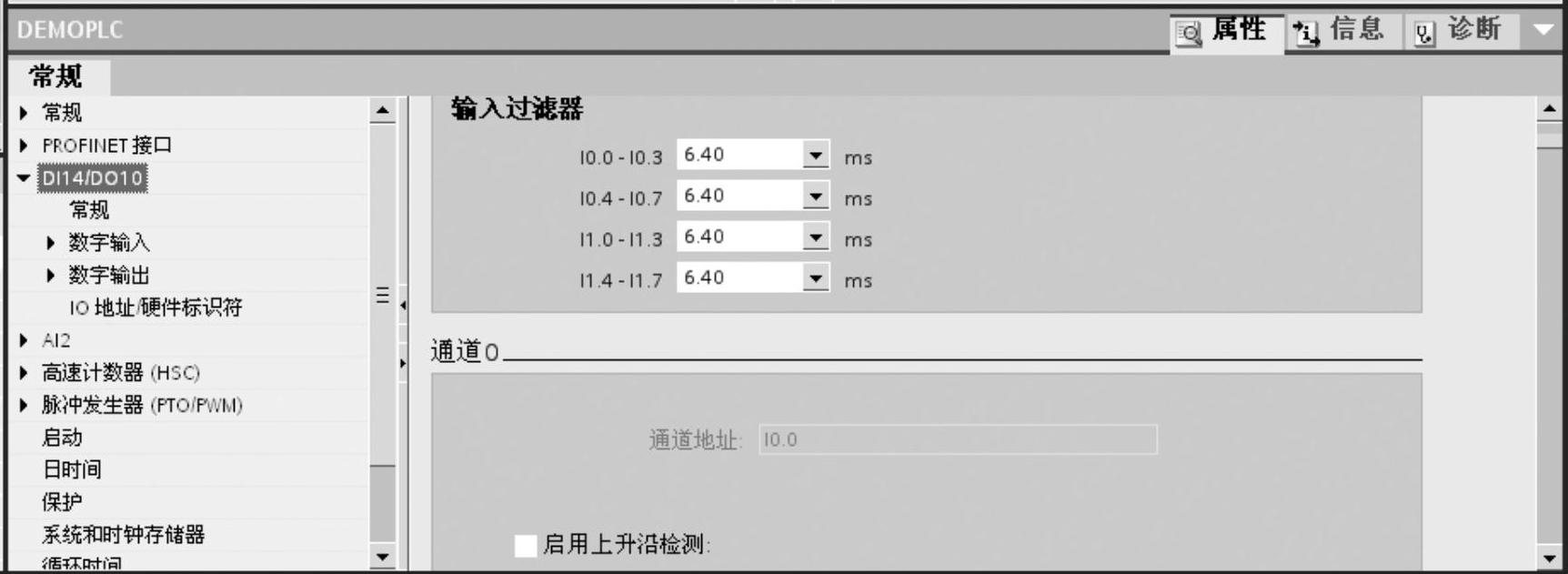

“DI14/DO10”项分别描述了常规信息、数字量输入输出通道的设置及IO地址等，如图4-20所示。在数字量输入中，可为数字量输入设置输入延迟，可分组设置输入延迟；可为每个数字量输入启用上升沿和下降沿检测；可为该事件分配名称和硬件中断；根据CPU的不同，可激活各个输入的脉冲捕捉。在数字量输出项中，可为所有数字量输出设置RUN到STOP模式切换的响应；可以将状态冻结，相当于保留上一个值；也可以设置替换值（“0”或“1”）。IO地址项可以查看和修改输入输出地址。
图4-20 CPU属性对话框中的“DI14/DO10”项

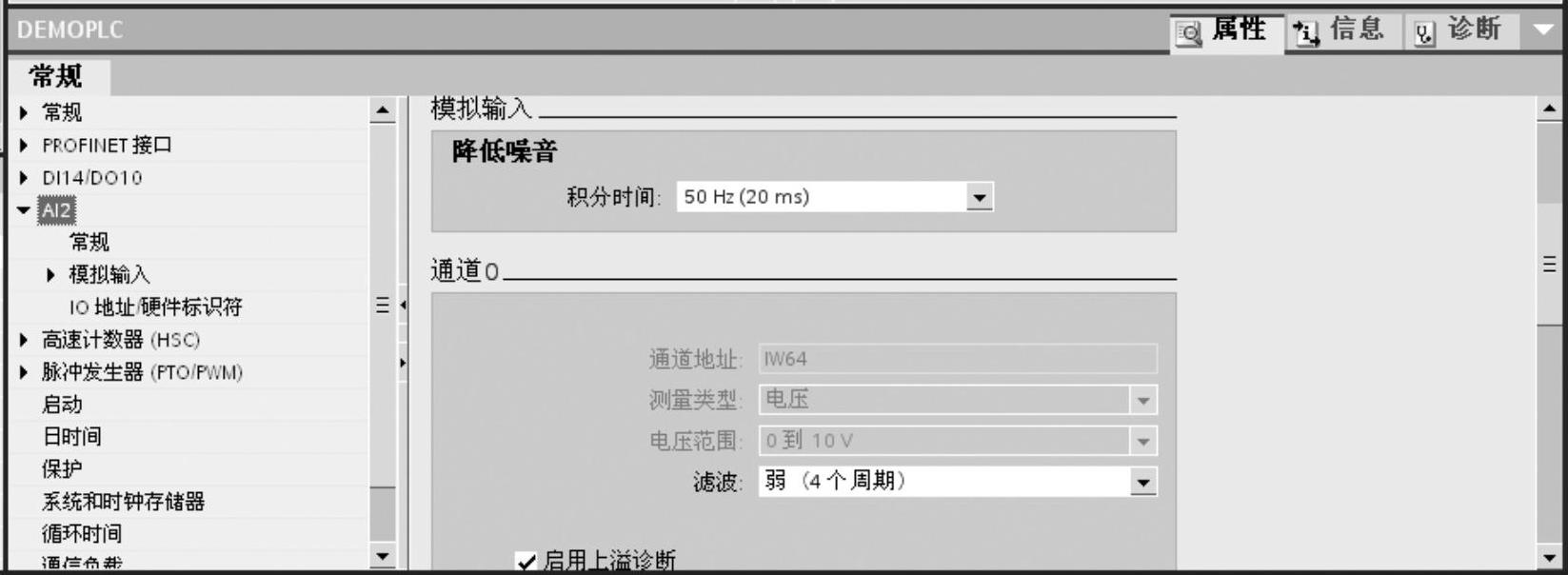

“AI2”项描述了常规信息，模拟量输入通道的设置及IO地址等，如图4-21所示。在“模拟量输入”项中，指定的积分时间会在降低噪声时抑制指定频率大小的干扰频率。必须在通道组中指定通道地址、测量类型、电压范围、滤波和溢出诊断。CPU自带的模拟量输入测量类型和电压范围被永久设置为“电压”和“0到10 V”，无法更改。如果启用溢出诊断，则发生溢出时会生成诊断事件。
图4-21 CPU属性对话框中的“AI2”项

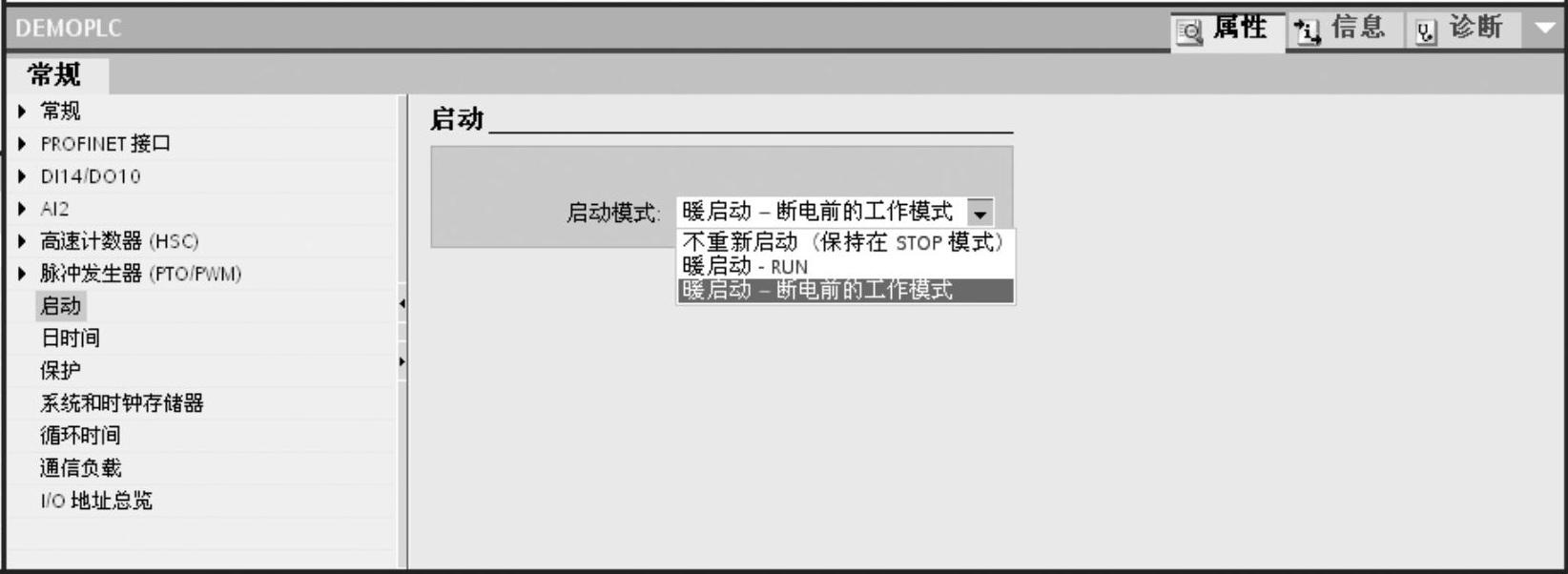

“启动”项用来设置启动类型，如图4-22所示。
图4-22 CPU属性对话框中的“启动”项

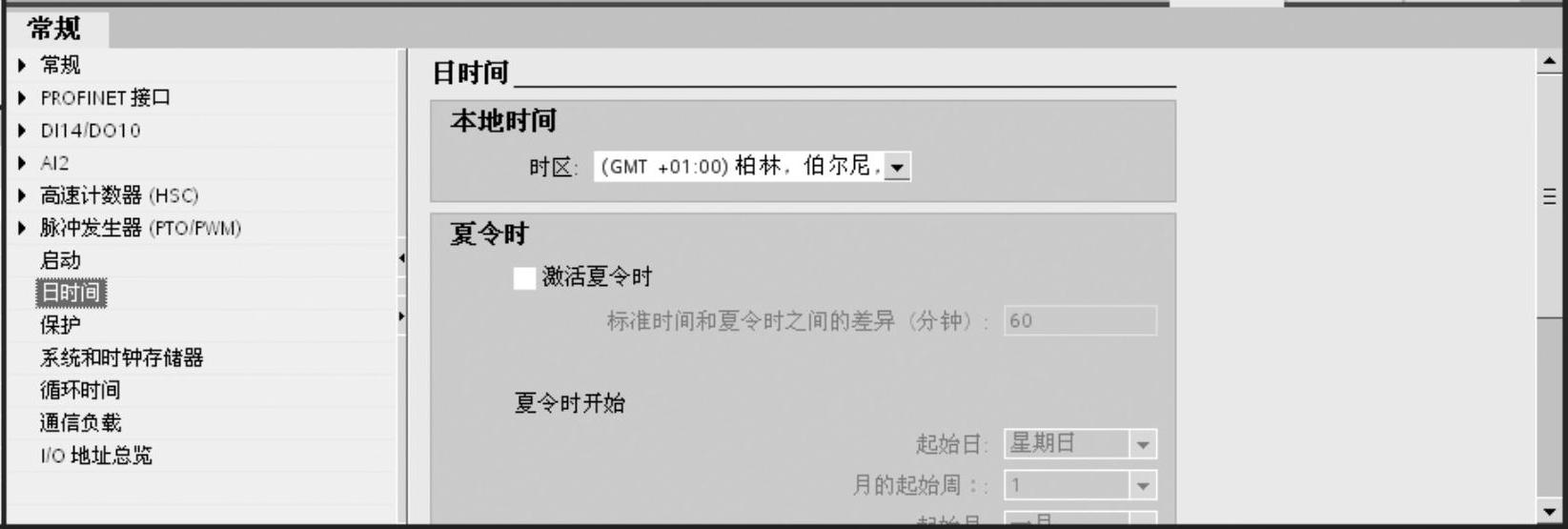

“日时间”项用来设置CPU的运行时区以及夏令时/标准时间的切换等，如图4-23所示。
图4-23 CPU属性对话框中的“日时间”项

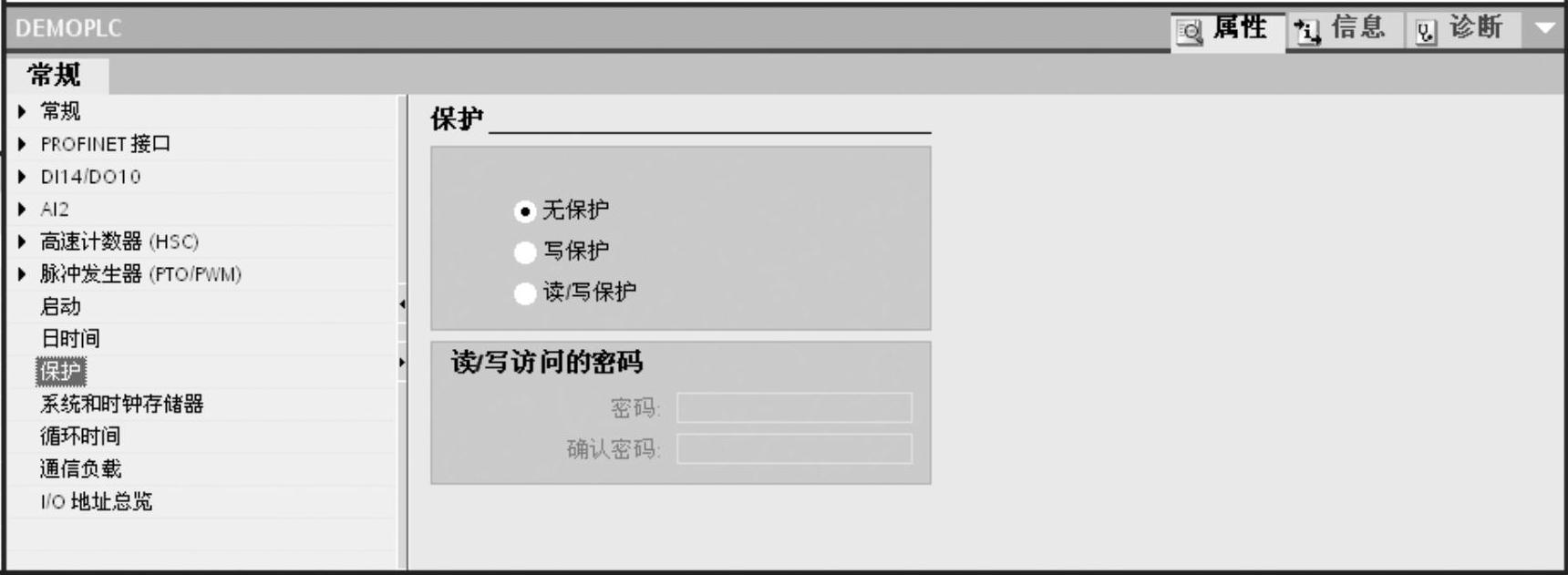

“保护”项用来设置读/写访问保护等级和密码，如图4-24所示。
图4-24 CPU属性对话框中的“保护”项

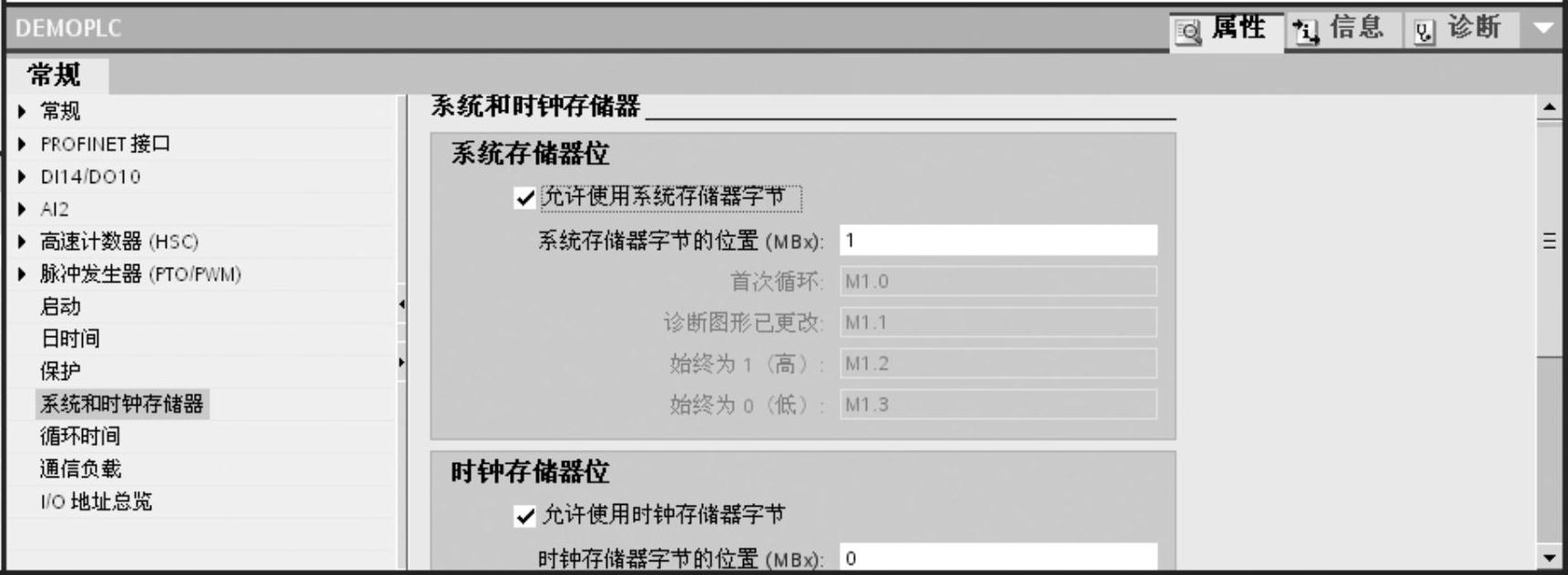

“系统和时钟存储器”项用来设置系统存储器位和时钟存储器位，如图4-25所示。在“系统存储器位”下勾选“允许使用系统存储器字节”，采用默认字节地址1，则M1.0表示第一个扫描周期为1，若与上一个扫描周期相比诊断状态发生变化，则M1.1为1，M1.2一直为1，M1.3一直为0。在“时钟存储器位”下勾选“允许使用时钟存储器字节”，采用默认字节地址0，当然也可以修改，则在MB0的不同位提供了不同频率的时钟信号。如M0.5的时钟频率为1Hz，当需要以1Hz的频率闪烁时，则可以利用M0.5。
图4-25 CPU属性对话框中的“系统和时钟存储器”项

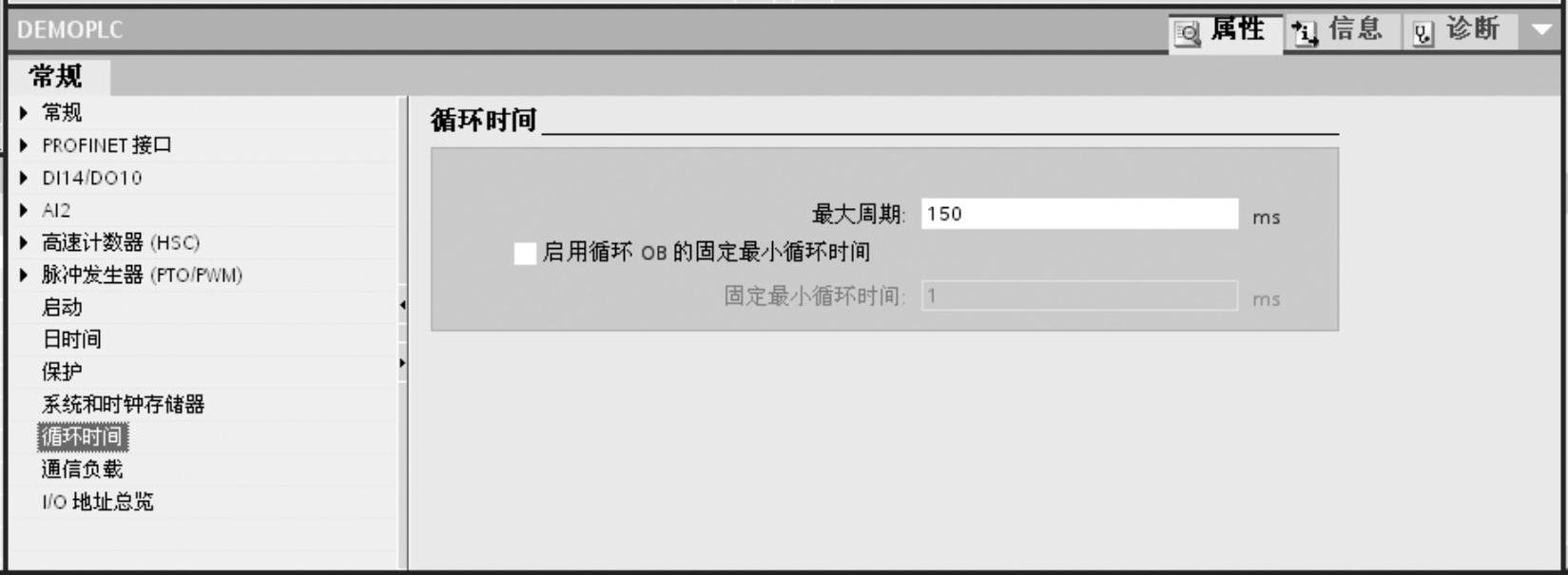

“循环时间”项可以设置最大和最小循环时间，如图4-26所示。
“通信负载”项用于设置每个扫描周期中分配给通信的最大百分比表示的时间。I/O地址概览以表格的形式表示集成输入/输出和插入模块使用的全部地址。高速计数器和脉冲发生器将在第9章进行详细说明。
对于信号模块和通信模块，也可以通过类似的方法查看或修改其属性，在此不再赘述。
图4-26 CPU属性对话框中的“循环时间”项
