组态硬件设备及网络配置
【摘要】：下面进行网络的组态，即S7-1200 PLC与HMI连网的组态。添加完HMI设备后，选择“组态网络”项，则进入到项目视图的“网络视图”画面，如图4-5所示，单击“网络视图”中呈现绿色的CPU 1214C的PROFINET网络接口，按住鼠标左键拖动至呈现绿色的KTP屏的PROFINET网络接口上，则二者的PROFINET网络就连上了，可以在“网络属性对话框”中修改网络名称。这样，S7-1200 PLC的硬件设备就组态完毕了。

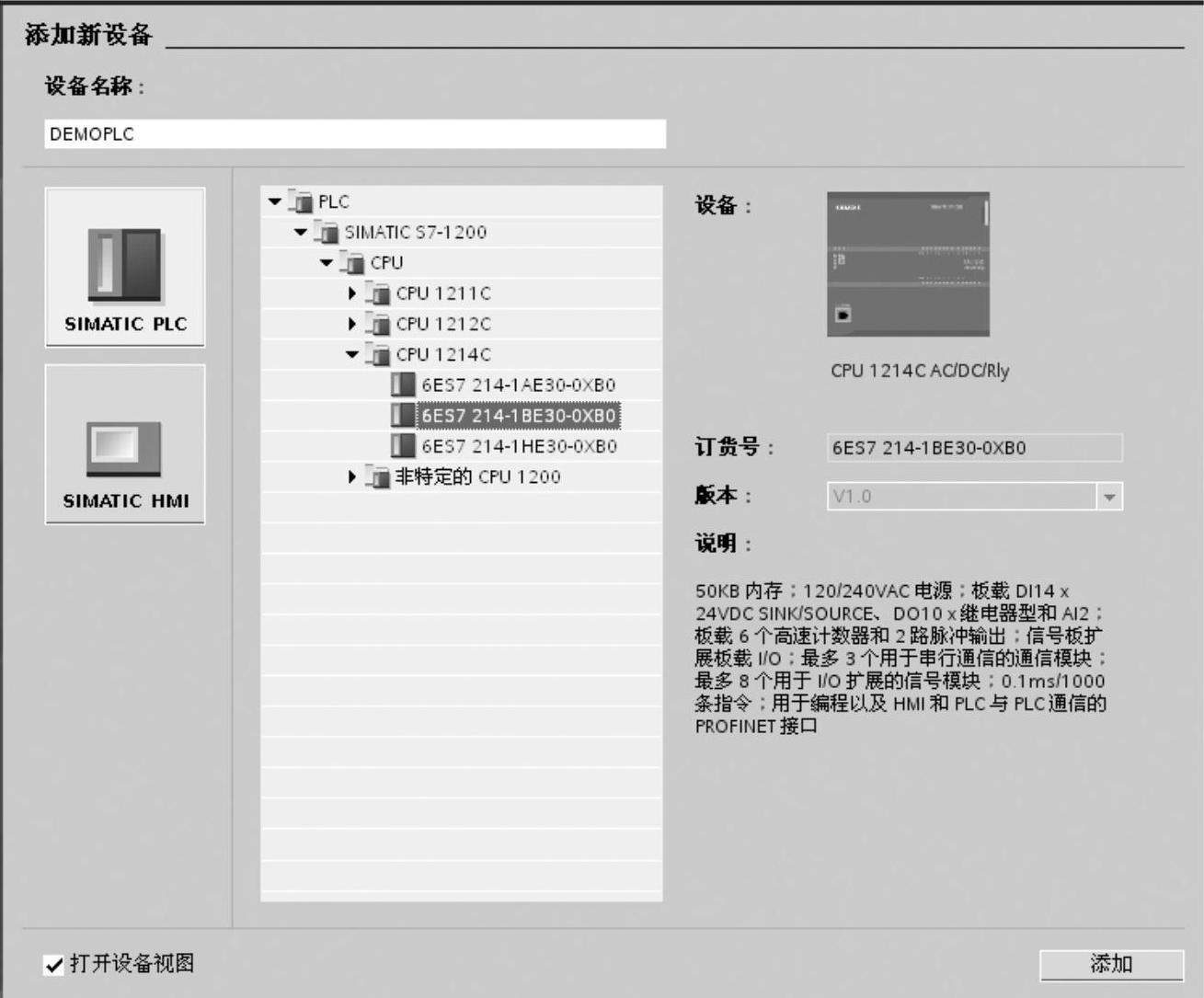

在图4-3中单击“组态设备”项开始对S7-1200 PLC的硬件进行组态，选择“添加新设备”项，显示“添加新设备”界面（见图4-4），单击“SIMATIC PLC”按钮先组态PLC硬件，在“设备名称”栏中输入将要添加的设备的用户定义名称，如“DEMOPLC”，在中间的目录树中通过单击各项前的
图标或双击项目名打开PLC→SIMATIC S7-1200→CPU 1214C，选择对应订货号的CPU，在目录树的右侧将显示选中设备的产品介绍及性能，如果勾选了“打开设备视图”项，单击“添加”按钮，则进入“设备视图”界面，此处不勾选。
图4-3 “入门向导”界面
图4-4 “添加新设备”界面
重新选择“添加新设备”，单击“SIMATIC HMI”按钮，在中间的目录树中则显示HMI设备，选择HMI→SIMATIC基本面板→6“Display”，选择对应订货号的面板，如果勾选了“启动设备向导”项，单击“添加”按钮将启动“HMI设备向导”对话框，此处不勾选。
下面进行网络的组态，即S7-1200 PLC与HMI连网的组态。添加完HMI设备后，选择“组态网络”项，则进入到项目视图的“网络视图”画面，如图4-5所示，单击“网络视图”中呈现绿色的CPU 1214C的PROFINET网络接口，按住鼠标左键拖动至呈现绿色的KTP屏的PROFINET网络接口上，则二者的PROFINET网络就连上了，可以在“网络属性对话框”中修改网络名称。
图4-5 网络配置视图
下面对PLC进行各模块的设备组态。
在项目视图中，打开项目树下的“DEMOPLC”项，双击“设备配置”项打开“设备视图”，如图4-6所示，从右侧“硬件目录”中选择AI/AO→AI4×13位/AO2×14位下对应订货号的设备，拖动至CPU右侧的第2槽；同样的方法，分别拖动通信模块CM1241 RS 485和CM1241 RS 232到CPU左侧的第101槽和第102槽。这样，S7-1200 PLC的硬件设备就组态完毕了。
