STEP7 Basic V10.5软件介绍
【摘要】：STEP 7 Basic是西门子公司开发的高度集成的工程组态软件，其内部集成了WinCC flexible Bas-ic，提供了通用的工程组态框架，可以用来对S7-1200 PLC和HMI精简系列面板进行高效组态。图4-1 STEP 7 Basic V10.5的两种视图a）Portal视图 b）项目视图STEP 7 Basic作为S7-1200 PLC的编程软件，提供了两种视图：Portal视图和项目视图，如图4-1所示。选择不同的“任务入口”可处理启动、设备和网络、PLC编程、可视化、在线和诊断等各种工程任务。
STEP 7 Basic是西门子公司开发的高度集成的工程组态软件，其内部集成了WinCC flexible Bas-ic，提供了通用的工程组态框架，可以用来对S7-1200 PLC和HMI精简系列面板进行高效组态。

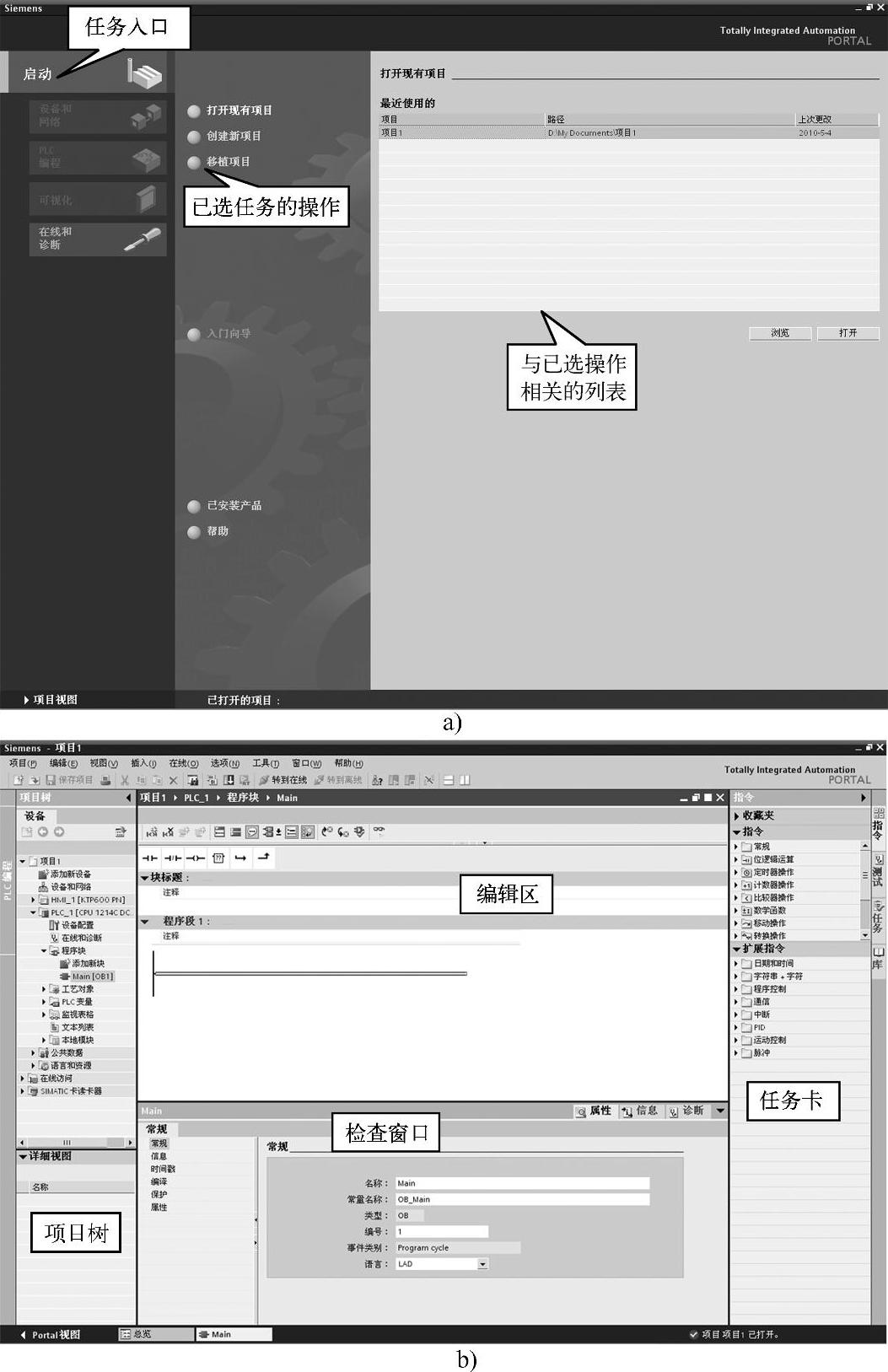

图4-1 STEP 7 Basic V10.5的两种视图
a）Portal视图 b）项目视图
STEP 7 Basic作为S7-1200 PLC的编程软件，提供了两种视图：Portal视图和项目视图，如图4-1所示。Portal视图提供了面向任务的视图，其类似于向导操作，可以一步一步进行相应的选择。项目视图是一个包含所有项目组件的结构视图，在项目视图中可以直接访问所有的编辑器、参数和数据，并进行高效的工程组态和编程。
Portal视图的布局如图4-1a所示。选择不同的“任务入口”可处理启动、设备和网络、PLC编程、可视化、在线和诊断等各种工程任务。在已经选择的任务入口中可以找到相应的操作，例如选择“启动”任务后，可以进行“打开现有项目”、“创建新项目”、“移植项目”等操作。“与已选操作相关的列表”显示的内容与所选的操作相匹配，例如选择“打开现有项目”后，列表将显示最近使用的项目，可以从中选择打开。
项目视图的布局如图4-1b所示，类似于Windows界面，包括了标题栏、工具栏、编辑区和状态栏等。项目视图的左侧为项目树，可以访问所有设备和项目数据，也可以在项目树中直接执行任务，例如添加新组件、编辑已存在的组件、打开编辑器处理项目数据等；项目视图的右侧为任务卡，根据已编辑的或已选择的对象，在编辑器中可得到一些任务卡，并允许执行一些附加操作，例如从库或硬件目录中选择对象，查找和替换项目中的对象，将预定义的对象拖到工作区等；项目视图的下部为检查窗口，用来显示工作区中已选择对象或执行操作的附加信息，其中，“属性”选项卡显示已选择对象的属性，并可对属性进行设置，“信息”选项卡显示已选择对象的附加信息，以及操作执行的报警，例如编译过程信息，“诊断”选项卡提供了系统诊断事件和已配置的报警事件。
