【摘要】：基本数据类型如表3-4所示。32位浮点数又称实数，浮点数表示的基本格式为1.m×2e，例如123.4可表示为1.234×102。图3-12所示为浮点数的格式，可以看出，浮点数共占用一个双字（32位），其最高位为浮点数的符号位，最高位为0时是正数，为1时是负数。浮点数的表示范围为-3.402823×1038～-1.175495×10-38，1.175495×10-38～3.402823×1038。Time数据类型以表示毫秒时间的有符号双精度整数形式存储。

基本数据类型如表3-4所示。

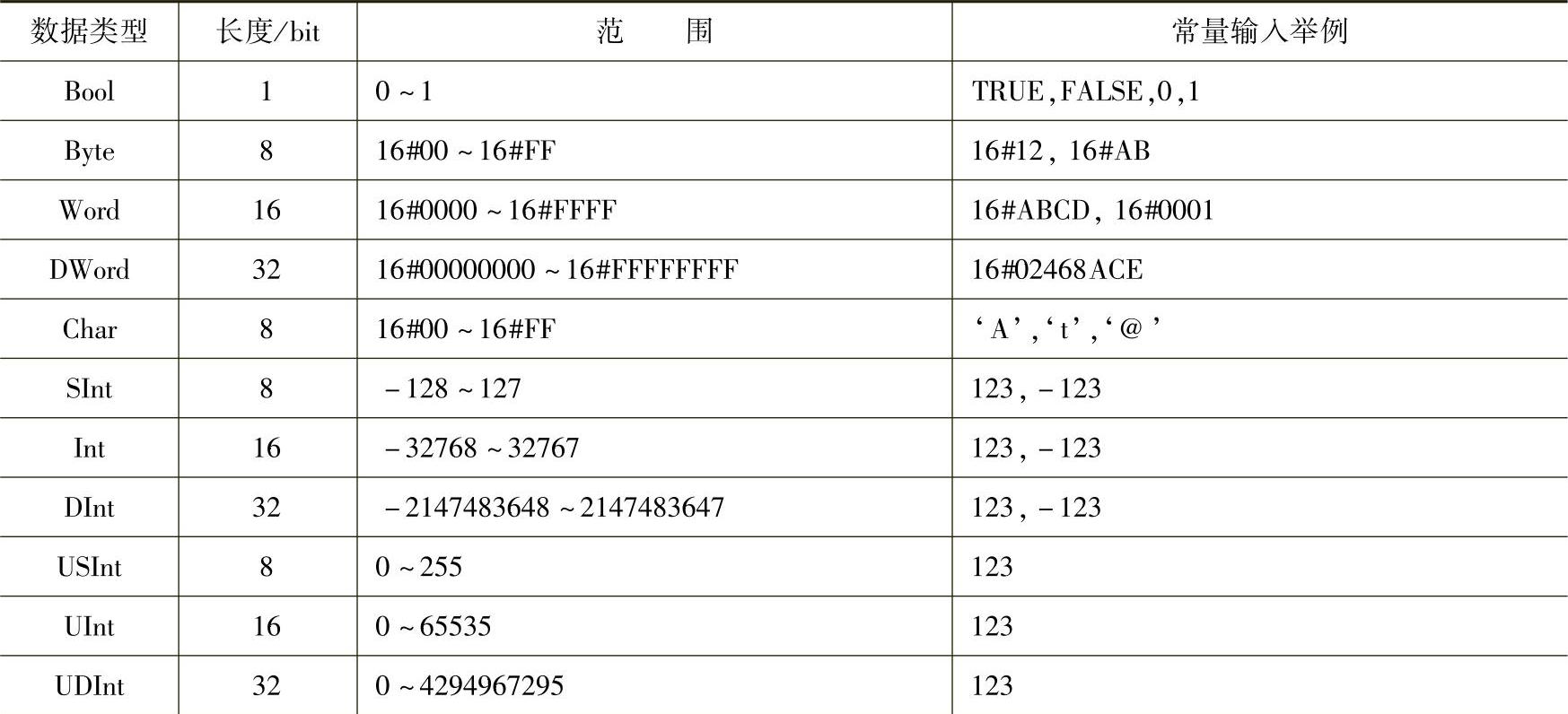

表3-4 S7-1200PLC的基本数据类型

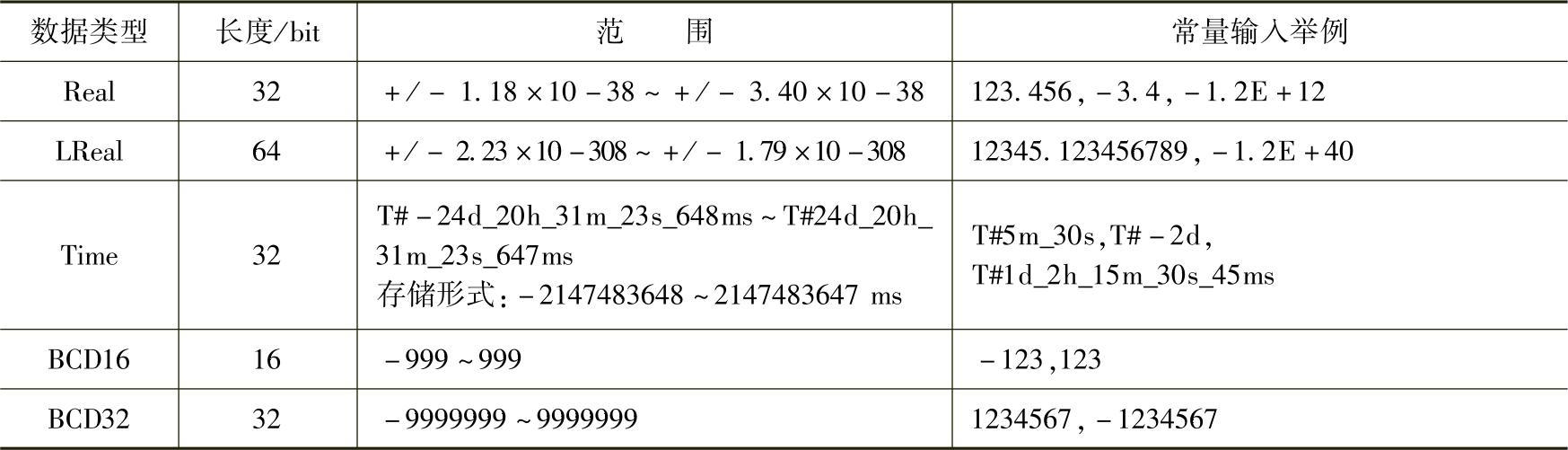

（续）

注意，尽管BCD数字格式不能用做数据类型，但它们受转换指令支持，故将其列入此处。

由表3-4可以看出，字节、字和双字数据类型都是无符号数，其取值范围分别为：B#16#00～FF，W#16#0000～FFFF和DW#16#0000_0000～FFFF_FFFF。字节、字和双字数据类型中的特殊形式是BCD数据以及以ASCII码形式表示一个字符的CHAR类型。

8位、16位和32位整数（SInt、Int、DInt）是有符号数，整数的最高位为符号位，最高位为0时为正数，为1时为负数。整数用补码来表示，正数的补码就是它的本身，将一个正数对应的二进制数的各位求反码后加1，可以得到绝对值与它相同的负数的补码。

8位、16位和32位无符号整数（USInt、UInt、UDInt）只取正值，使用时要根据情况选用正确的数据类型。

32位浮点数又称实数（Real），浮点数表示的基本格式为1.m×2^e，例如123.4可表示为1.234×10²。图3-12所示为浮点数的格式，可以看出，浮点数共占用一个双字（32位），其最高位（第31位）为浮点数的符号位，最高位为0时是正数，为1时是负数。8位指数占用第23～30位。因为规定尾数的整数部分总是为1，只保留了尾数的小数部分m（第0～22位）。标准浮点数格式为：

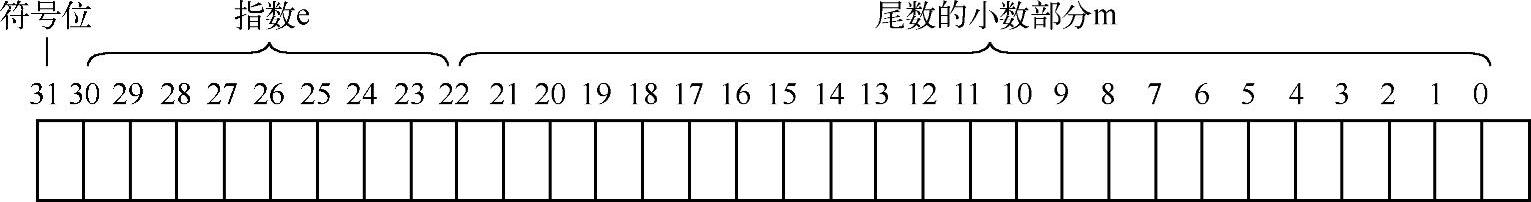

图3-12 浮点数的格式

其中S=符号位（0对应于+，1对应于-）；f=23位尾数，最高有效位MSB=2-1及最低有效位LSB=2-23，e=二进制整数形式的指数（0<e<255）。

浮点数的表示范围为-3.402823×10³⁸～-1.175495×10-³⁸，1.175495×10-³⁸～3.402823×10³⁸。

长实数（LReal）为64位数据，比32位实数有更大的取值范围。

浮点数的优点是用很小的存储空间（4 B）可以表示非常大和非常小的数。PLC输入和输出的数值大多是整数（例如模拟量输入值和模拟量输出值），用浮点数来处理这些数据需要进行整数和浮点数之间的相互转换，需要注意的是，浮点数的运算速度比整数运算的慢得多。

时间型数据为32位数据，其格式为T#多少天（day）多少小时（hour）多少分钟（mi-nute）多少秒（second）多少毫秒。Time数据类型以表示毫秒时间的有符号双精度整数形式存储。
