SIMATIC S7 CPU中可以按照位、字节、字和双字对存储单元进行寻址。

二进制数的一位（Bit）只有0和1两种不同的取值，可用来表示数字量的两种不同的状态，如触点的断开和接通，线圈的通电和断电等。8位二进制数组成一个字节（Byte，B），其中的第0位为最低位、第7位为最高位。两个字节组成一个字（Word，W），其中的第0位为最低位、第15位为最高位。两个字组成一个双字（Double Word，DW），其中的第0位为最低位、第31位为最高位。位、字节、字和双字示意图如图3-8所示。

S7 CPU不同的存储单元都是以字节为单位，示意图如图3-9所示。

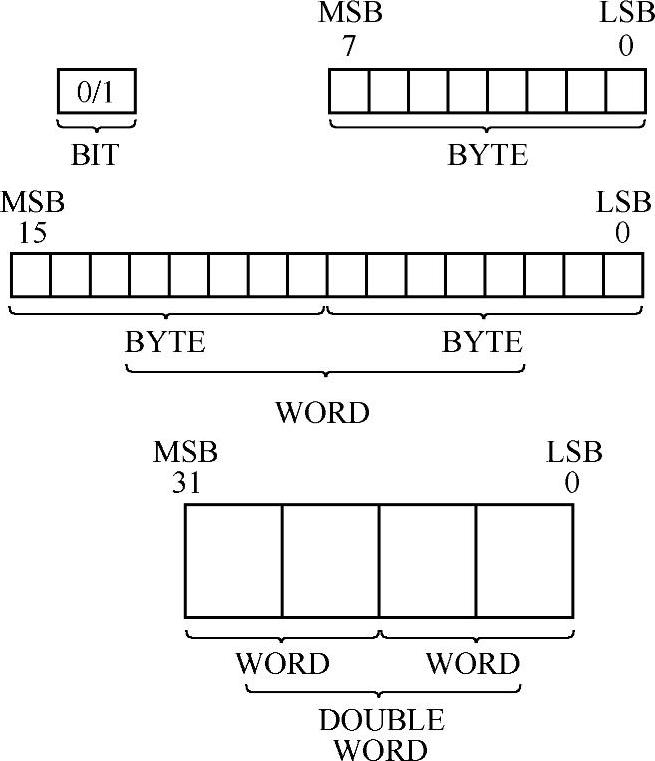

图3-8 位、字节、字和双字示意图

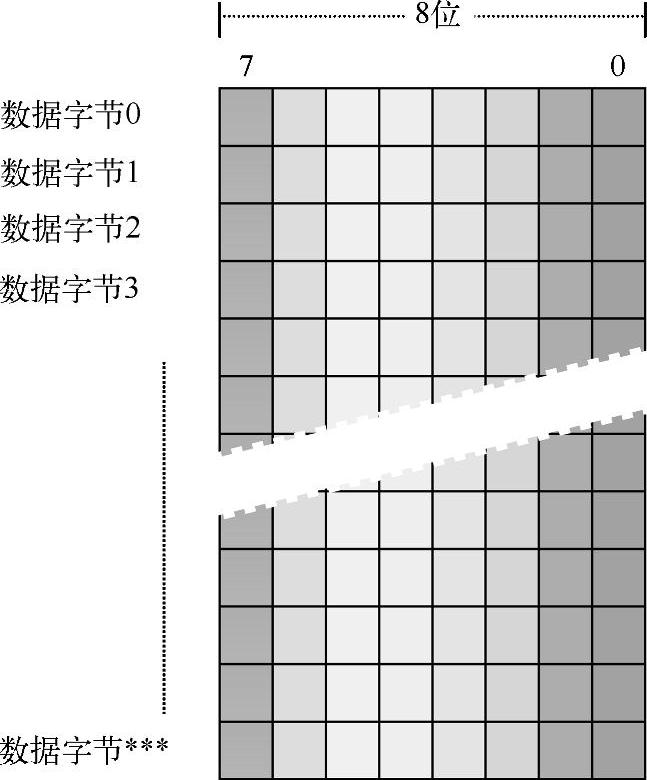

图3-9 存储单元示意图

对位数据的寻址由字节地址和位地址组成，如I3.2，其中的区域标识符“I”表示寻址输入（Input）映像区，字节地址为3，位地址为2，这种存取方式称为“字节.位”寻址方式，如图3-10所示。

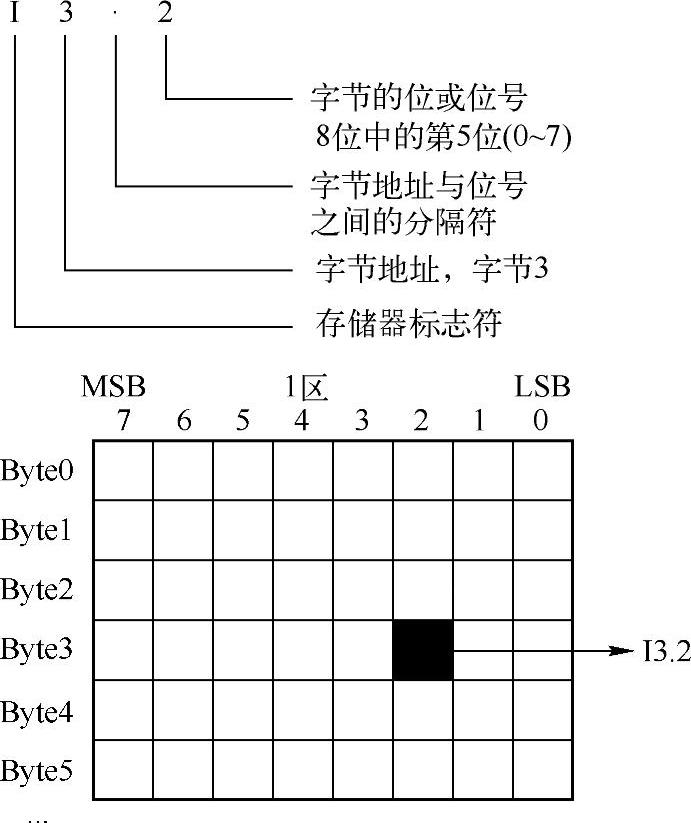

图3-10 位寻址举例

对字节的寻址，如MB2，其中的区域标识符“M”表示位存储区，2表示寻址单元的起始字节地址为2，B表示寻址长度为一个字节，即寻址位存储区的第2个字节，如图3-11所示。

对字的寻址，如MW2，其中的区域标识符“M”表示位存储区，2表示寻址单元的起始字节地址为2，W表示寻址长度为一个字（两个字节），也就是寻址位存储区第2个字节开始的一个字，即字节2和字节3，如图3-11所示。

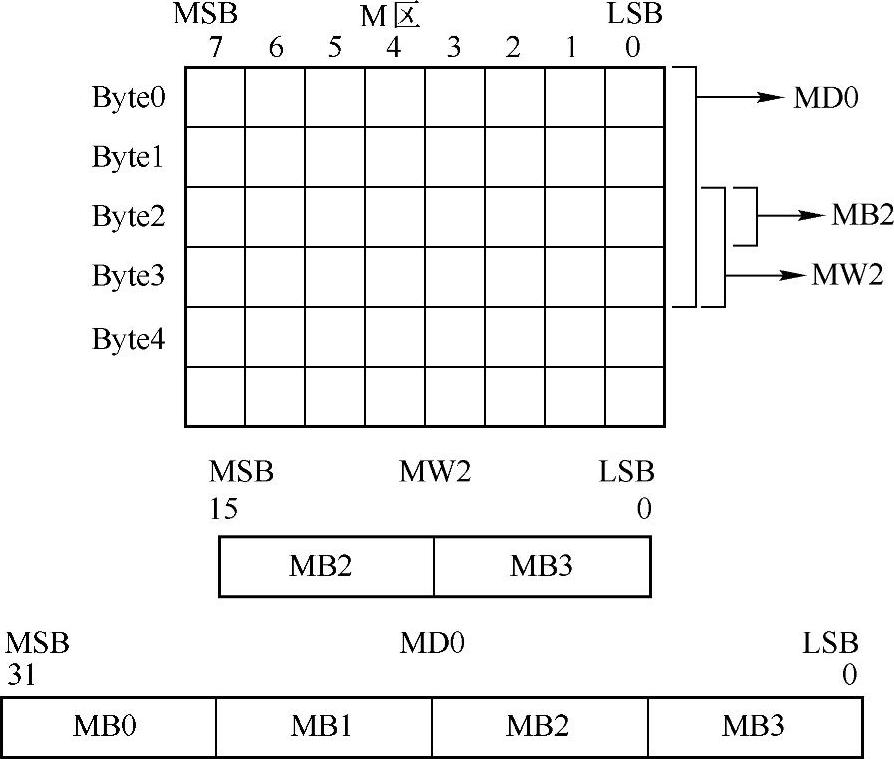

图3-11 字节、字和双字寻址示意图

对双字的寻址，如MD0，其中的区域标识符“M”表示位存储区，0表示寻址单元的起始字节地址为0，D表示寻址长度为一个双字（两个字，4个字节），也就是寻址位存储区第0个字节开始的一个双字，即字节0、字节1、字节2和字节3，如图3-11所示。

注意，输入字节MB200由M200.0～M200.7这8位组成。MW200表示由MB200和MB201组成的一个字。MD200表示由MB200～MB203组成的双字。可以看出，M200.2、MB200、MW200和MD200等地址有重叠现象，在使用时一定注意，以免引起错误。

另外，需要注意S7 CPU中的“高地址，低字节”的规律，如果将16#12送入MB200，将16#34送入MB201，则MW200=16#1234。

关于数据块的内容请参考3.4.3节和6.4节，关于局部数据的使用请参看6.5节。
