外部感性负载在断电时，将通过电磁干扰的方式释放出大量的能量。这可能引起器件的损坏和影响系统的正常工作。为解决这个问题需根据驱动电路的形式和电源的类型，采取不同的措施，如图2-27～图2-29所示分别为直流感性负载和交流感性负载情况下的保护。

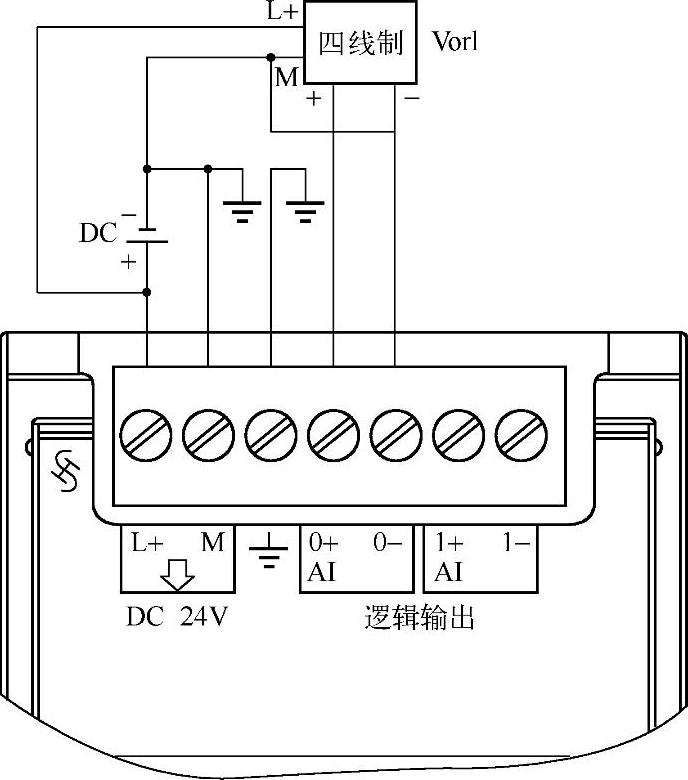

图2-24 四线制接线示意图

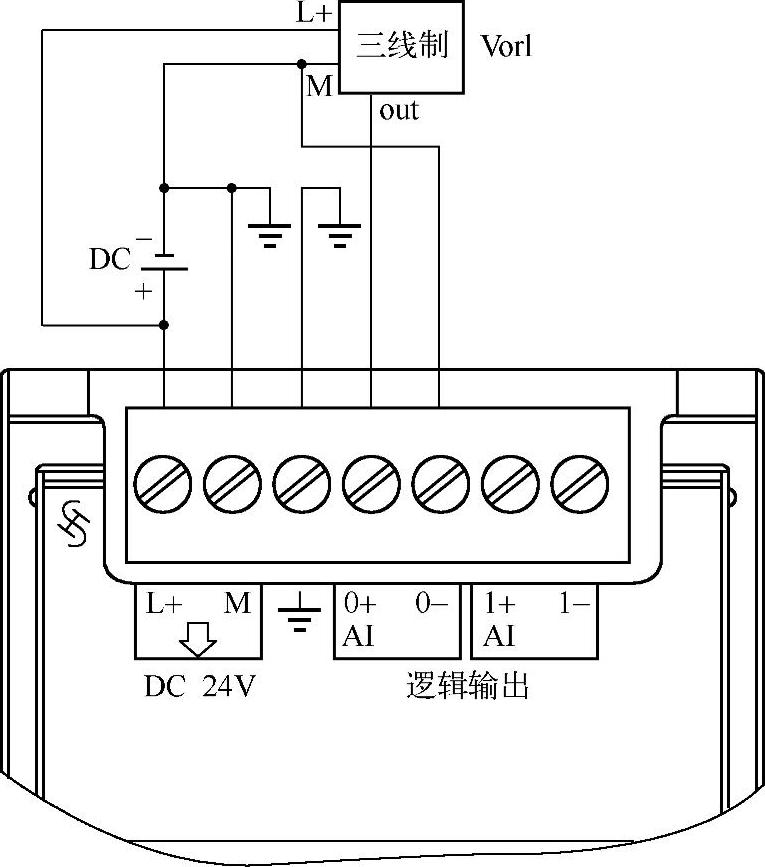

图2-25 三线制接线示意图

图2-26 二线制接线示意图

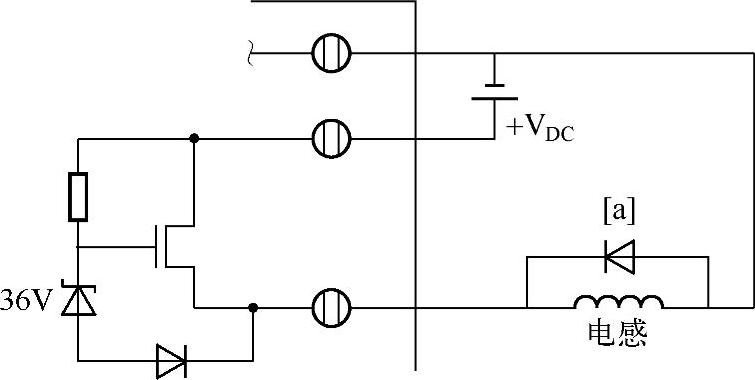

图2-27 直流感性负载情况下对晶体管输出电路采用二极管旁路保护

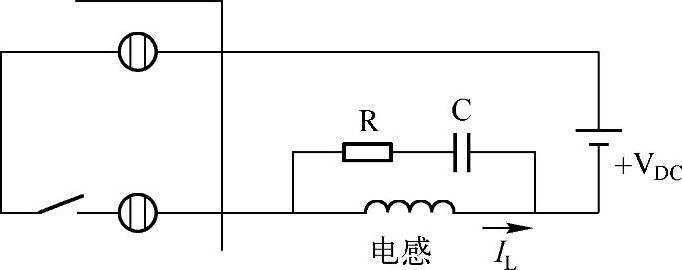

图2-28 直流感性负载情况下对触点输出模块采用阻容电路旁路电磁能量

感性负载在断开的瞬间，将产生极高的电压，要特别保护晶体管不致击穿。借助二极管正向导通的特性，在感性负载两端并联二极管，可有效地消除瞬间高压。在连接中要注意二极管的极性。

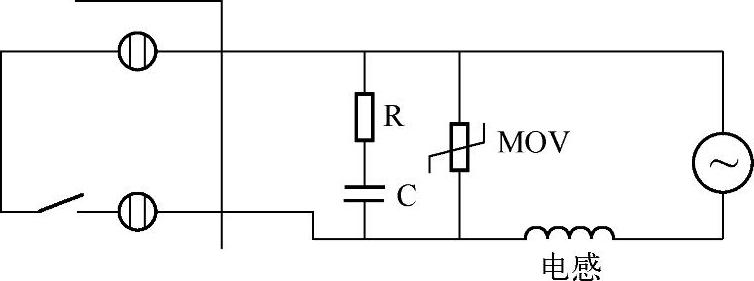

图2-29 交流感性负载情况下采用触点并联阻容电路消除触点间的电火花

触点输出驱动的负载能量较大，既要正常工作又要消除高频电磁干扰是主要矛盾。

触点断开的瞬间，储存在负载中的能量将立即释放（高频形式），在感性负载两端并联阻容电路对高频能量提供一条泄放的通路，不致形成空间干扰。触点闭合时，这段阻容电路视同断路。

交流感性负载在断电的瞬间会在触点间产生电火花（高频干扰），触点并联阻容电路可提供高频泄放通路。

对于灯负载，接通时会产生高的浪涌电流，因此灯负载对于继电器触点是有破坏性的。一个钨灯泡的启动浪涌电流将是稳定电流的10～15倍，对于灯负载，建议使用可更换继电器或者浪涌限制器。
