螺纹标注及公差带代号说明
【摘要】：公差带代号是指中径和顶径公差带代号，由公差等级和基本偏差代号组成，中径公差带在前；若中径和顶径公差带相同，只标一个公差带代号。对于左旋螺纹，标注“LH”代号，右旋螺纹省略旋向代号。尺寸、螺纹公差带、旋合长度和旋向代号间各用短横线“-”分开。因此由式（6-5）、式可计算螺距误差和牙型半角误差的中径补偿值为由式可计算螺母的作用中径为所以该螺母合格，满足互换性要求。其公差带图如图6-23所示。图6-23任务实施图
普通螺纹的完整标注，由螺纹特征代号（M）、尺寸代号、螺纹公差带代号、旋合长度代号（或数值）和旋向代号组成。尺寸代号为公称直径值（D，d）×导程（Ph）螺距（P），其数值单位均为mm，对单线螺纹省略标注其导程，对粗牙螺纹可省略标注其螺距。如需要说明螺纹线数时，可在螺距的数值后加括号用英语说明，如双线为twostarts、三线为threestarts、四线为fourstarts。公差带代号是指中径和顶径公差带代号，由公差等级和基本偏差代号组成，中径公差带在前；若中径和顶径公差带相同，只标一个公差带代号。中等旋合长度省略代号标注。对于左旋螺纹，标注“LH”代号，右旋螺纹省略旋向代号。尺寸、螺纹公差带、旋合长度和旋向代号间各用短横线“-”分开。例如：
外螺纹：
内螺纹：在装配图上，内、外螺纹公差带代号用斜线分开，左边表示内螺纹公差带代号，右边表示外螺纹公差带代号，如：M6-6H/6g。
任务实施
根据已知条件查得D2=22.051mm，基本偏差带EI=0，中径公差TD2=265μm，则中径的上极限偏差ES=EI+TD2=+265μm。因此
由式（6-5）、式（6-11）可计算螺距误差和牙型半角误差的中径补偿值为
由式（6-13）可计算螺母的作用中径为

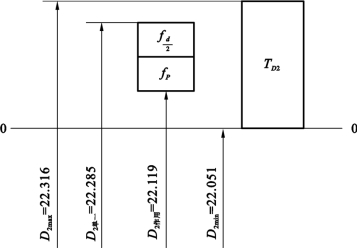

所以该螺母合格，满足互换性要求。其公差带图如图6-23所示。
图6-23 任务实施图
