基本牙型及主要几何参数详解
【摘要】：普通螺纹的基本牙型如图6-16所示。国家标准规定，普通螺纹大径的基本尺寸为螺纹的公称尺寸。中径中径是一个假想圆柱的直径，该圆柱的母线通过牙型上沟槽和凸起宽度相等且等于P/2的地方。此假想圆柱称为中径圆柱。图6-16螺纹的基本尺寸和牙型图6-17螺纹的中径和单一中径牙型角α和牙型半角（α/2）。它是指由设计牙型和各直径的基本偏差和公差所决定的最大实体状态下的螺纹牙型。
普通螺纹的基本牙型如图6-16所示（小写字母为外螺纹的几何参数，大写字母为内螺纹的几何参数）。它是削去原始三角形顶部和底部所形成的内、外螺纹共有的理论牙型。
从图中可以看出螺纹的主要几何参数有以下几种：
（1）大径（d或D） 与外螺纹牙顶或内螺纹牙底相切的假想圆柱体的直径，称为螺纹的大径。对外螺纹而言，大径为顶径；对内螺纹而言，大径为底径。
国家标准规定，普通螺纹大径的基本尺寸为螺纹的公称尺寸。
（2）小径（d1或D1） 与外螺纹牙底或内螺纹牙顶相切的假想圆柱体的直径，称为螺纹的小径。对外螺纹而言，小径为底径；对内螺纹而言，小径为顶径。
（3）中径（d2或D2） 中径是一个假想圆柱的直径，该圆柱的母线通过牙型上沟槽和凸起宽度相等且等于P/2的地方。此假想圆柱称为中径圆柱。
（4）单一中径 一个假想圆柱的直径，该圆柱的母线通过牙型上沟槽宽度等于螺距基本尺寸一半的地方。当螺距无误差时，螺纹的中径就是螺纹的单一中径。当螺距有误差时，单一中径与实际中径是不相等的，如图6-17所示。

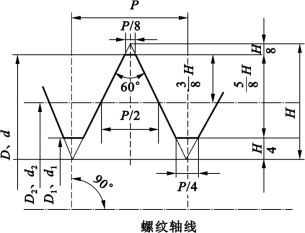

图6-16 螺纹的基本尺寸和牙型

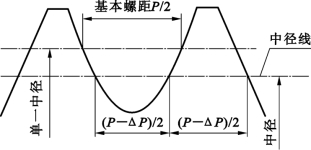

图6-17 螺纹的中径和单一中径
（5）牙型角α和牙型半角（α/2）。在螺纹牙型上，两相邻牙侧间的夹角称谓牙型角α，对于公制普通螺纹，牙型角α=60°。牙侧与螺纹轴线的垂线间的夹角为牙型半角，牙型半角α/2=30°。
（6）螺距（P）与导程（Ph）。螺距是指相邻两牙在中径线上对应两点间的轴向距离；导程是指在同一条螺旋线上相邻两牙在中径线上对应两点间的轴向距离。对单线螺纹，导程等于螺距；对多头（线）螺纹，导程等于螺距与线数（n）的乘积：Ph=nP。
（7）螺纹旋合长度（L）。它是指两个相互配合的螺纹，沿螺纹轴线方向相互旋合部分的长度。
（8）原始三角形高度和牙型高度（H）。原始三角形高度H是指由原始三角形顶点沿垂直于螺纹轴线方向到其底边的距离
；牙型高度是指在螺纹牙型上牙顶和牙底之间在垂直于螺纹轴线方向上的距离，如图6-16中的5H/8。
（9）螺纹升角（ψ）。螺纹升角ψ是指在中径圆柱上螺旋线的切线与垂直于螺纹轴线的平面的夹角。它与螺距P和中径d2之间的关系为
式中：n——螺纹线数。
（10）螺纹最大实体牙型。它是指由设计牙型和各直径的基本偏差和公差所决定的最大实体状态下的螺纹牙型。
（11）螺纹最小实体牙型。它是指由设计牙型和各直径的基本偏差和公差所决定的最小实体状态下的螺纹牙型。
