【摘要】：每一加工面只能标注一次表面粗糙度要求，并且尽可能和尺寸公差标注在同一视图上，以便加工者更加直观。除非另有说明，所标注的表面粗糙度是指零件加工完成后的表面粗糙度要求。在图样上标注表面粗糙度时应按以下几点要求标注。图5-23表面粗糙度代号在图样上的标注图5-24表面结构要求注写在尺寸线上3）标注在几何公差框格的上方表面粗糙度要求也可标注在几何公差框格的上方，如图5-25所示。图5-29表面粗糙度标注答案

每一加工面只能标注一次表面粗糙度要求，并且尽可能和尺寸公差标注在同一视图上，以便加工者更加直观。除非另有说明，所标注的表面粗糙度是指零件加工完成后的表面粗糙度要求。在图样上标注表面粗糙度时应按以下几点要求标注。

pagenumber_ebook=124,pagenumber_book=117

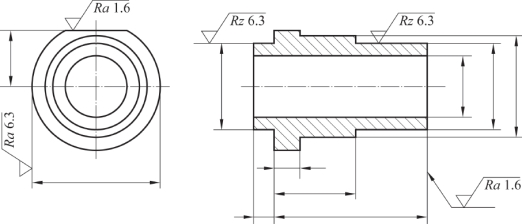

图5-22　表面结构要求的注写方向

1.表面粗糙度的标注位置和方向

总体来说表面粗糙度的标注和读取方向应和尺寸的标注和读取方向一致，符号的尖端必须从材料外指向被加工表面，如图5-22所示。

1）标注在轮廓线或指引线上

表面粗糙度要求可标注在轮廓线上。必要时，也可以用带箭头或黑点的指引线引出标注，如图5-23所示。

2）标注在特征尺寸的尺寸线上

如果空间允许，为了幅面整齐也可以将表面粗糙度标注在特征尺寸的尺寸线上，如图5-24所示。

pagenumber_ebook=124,pagenumber_book=117

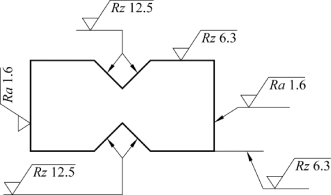

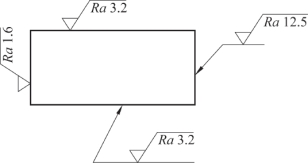

图5-23　表面粗糙度代号在图样上的标注

pagenumber_ebook=124,pagenumber_book=117

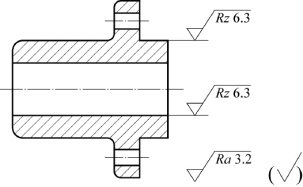

图5-24　表面结构要求注写在尺寸线上

3）标注在几何公差框格的上方

表面粗糙度要求也可标注在几何公差框格的上方，如图5-25所示。

pagenumber_ebook=124,pagenumber_book=117

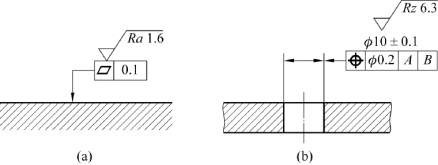

图5-25　表面结构要求标注在几何公差框格的上方

4）标注在轮廓的延长线上

表面粗糙度要求可直接标注在轮廓的延长线上，或者用带箭头的指引线引出标注，如图5-26、图5-27所示。

pagenumber_ebook=124,pagenumber_book=117

图5-26　表面结构要求标注在延长线上

pagenumber_ebook=125,pagenumber_book=118

图5-27　表面结构要求标注在圆柱表面上

pagenumber_ebook=125,pagenumber_book=118

图5-28　简化标注

2.表面粗糙度的简化标注

当零件的某些表面（或多数表面）具有相同的技术要求时，对这些表面的技术要求可以用特定符号（见图5-28）统一标注在零件图的标题栏附近，省略对这些表面分别标注，如图5-28所示。

任务实施

任务答案如图5-29所示。

pagenumber_ebook=125,pagenumber_book=118

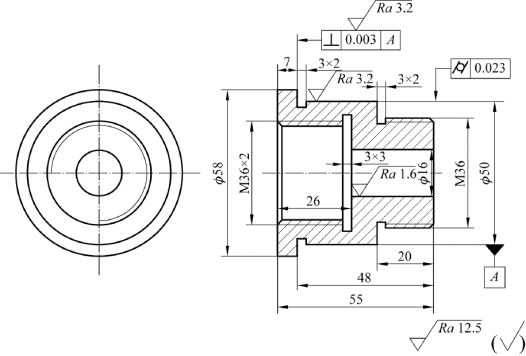

图5-29　表面粗糙度标注答案
