表面粗糙度代号与标注方法

2023-06-15 历史故事版权反馈

【摘要】：当需要表示的加工表面对表面特征的其他规定有要求时，应在表面粗糙度符号的相应位置注上若干必要项目的表面特征规定。图5-13表面粗糙度代号注法位置b注写第二个表面结构要求，附加评定参数。16%规则是表面粗糙度轮廓技术要求中的默认规则。图5-18指定取样长度时的标注4.表面纹理的标注需要标注表面纹理及其方向时，则应采用规定的符号，见图5-19。图5-20表面粗糙度技术要求的标注图图5-21加工余量的标注

当需要表示的加工表面对表面特征的其他规定有要求时，应在表面粗糙度符号的相应位置注上若干必要项目的表面特征规定。表面特征的各项规定在符号中的注写位置如图5-13所示。

图5-13中位置a～e分别注写以下内容：

位置a注写表面结构单一要求，粗糙度参数代号及其数值（单位为μm）；按照如下顺序标注各项技术要求符号及相关数值：上下限值符号/传输带数值/幅度参数符号/评定长度值/极限值判断规则（空格）幅。

pagenumber_ebook=121,pagenumber_book=114

图5-13　表面粗糙度代号注法

位置b注写第二个表面结构要求，附加评定参数（如Rsm，单位为mm）。

位置c注写加工方法。

位置d注写表面纹理和方向的符号。

位置e注写加工余量（mm）。

1.表面粗糙度轮廓极限值的标注

根据GB/T131—2006的规定，在完整图形符号上标注幅度参数极限值，其给定数值分为两种。

1）标注极限值中的一个数值且默认为上限值

当只单向标注一个数值时，则默认它为幅度参数的上限值。图5-14（a）表示去除材料，单向上限值，默认传输带，R轮廓，粗糙度的算术平均偏差1.6μm，评定长度为5个取样长度，极限值判断规则默认为16%。图5-14（b）表示不去除材料，粗糙度的最大高度Rz3.2μm，其他与图5-14（a）相同。

pagenumber_ebook=121,pagenumber_book=114

图5-14　幅度参数值默认为上限值的标注

2）同时标注上、下限值

需要标注幅度参数上、下限值时，则应分成两行标注幅度参数符号和上、下限值。

上限值标注在上，并在传输带的前面加注符号“U”。下限值标注在下方，并在传输带的前面加注符号“L”。当传输带采用默认的标准化值而省略标注时，则在上方和下方幅度参数符号的前面分别加注符号“U”和“L”，标注示例见图5-15（默认传输带，默认ln=5lr，默认16%规则）。

pagenumber_ebook=121,pagenumber_book=114

图5-15　两个幅度参数分别为上、下限值的标注

2.极限值判断规则的标注

按照GB/T10610—2009的规定，根据表面粗糙度轮廓代号上给定的极限值，对实际表面进行检测后判断其合格性时，可以采用以下两种判断规则。

1）16%规则

16%规则是指如果所选参数在同一评定长度上的所有的实测值中，允许16%测得值超过规定值，则认为合格。

16%规则是表面粗糙度轮廓技术要求中的默认规则。若采用，则图样上不需注出。

2）最大规则

最大规则是在幅度参数符号Ra或Rz的后面标注一个“max”的标记。它表示整个所有实测值不得超过的规定值（见图5-16）。

pagenumber_ebook=122,pagenumber_book=115

图5-16　幅度参数最大规则的标注

3.传输带和取样长度、评定长度的标注

需要指定传输带时，传输带（mm）标注在幅度参数符号的前面，并用斜线“/”隔开（见图5-17）。

pagenumber_ebook=122,pagenumber_book=115

图5-17　传输带和取样长度、评定长度的标注

在图5-17（a）的标注中，短波滤波器的截止波长λs=0.0025mm，滤波器的取样截止波长λc=lr=0.08mm；如果只标注一个滤波器，应保留连字号“-”来区分是短波滤波器还是长波滤波器；在图5-17（b）的标注中，λs=0.0025mm，λc默认为标准化值；在图5-17（c）的标注中，λc=0.8mm，λs默认为标准化值。

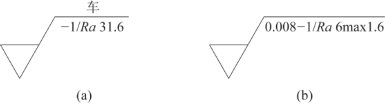

需要指定评定长度时，则应在幅度参数符号的后面注写取样长度的个数（见图5-18）。图5-18（a）的标注中，ln=3lr，λc=lr=1mm，λs默认为标准化值0.0025mm，算术平均偏差1.6 μm，判断规则默认为16%规则。

图5-18（b）的标注中，ln=6lr，传输带0.008-1mm，算术平均偏差1.6μm，判断规则采用最大规则。

pagenumber_ebook=122,pagenumber_book=115

图5-18　指定取样长度时的标注

4.表面纹理的标注

需要标注表面纹理及其方向时，则应采用规定的符号，见图5-19。其中：

图5-19（a）表示纹理平行于视图所在的投影面；

图5-19（b）表示纹理垂直于视图所在的投影面；

图5-19（c）表示纹理呈两斜向交叉方向；

图5-19（d）表示纹理呈多方向；

图5-19（e）表示纹理呈近似同心圆且圆心与表面中心相关；

图5-19（f）表示纹理呈近似放射状且与表面中心相关；

图5-19（g）表示纹理呈微粒、凸起、无方向。

pagenumber_ebook=123,pagenumber_book=116

图5-19　常见的加工纹理方向符号

5.间距、形状特征参数的标注

若需要标注Rsm、Rmr（c）值时，将其符号注在加工纹理的旁边，数值写在代号的后面。示例见图5-20。图中表示用磨削的方法获得的表面的幅度参数Ra上限值为1.6μm（采用最大原则），下限值为0.2μm（默认16%规则），传输带皆采用λs=0.008mm，λc=lr=1mm，评定长度值采用默认的标准化值5；附加了间距参数Rsm0.05mm，加工纹理垂直于视图所在的投影面。

6.加工余量的标注

在零件图上标注的表面粗糙度轮廓技术要求都是针对完工表面的要求，因此不需要标注加工余量。对于有多个加工工序的表面可以标注加工余量，如图5-21所示，车削工序的直径方向加工余量为0.4mm。

pagenumber_ebook=123,pagenumber_book=116
