【摘要】：公差值的选择原则是：在满足零件功能要求的前提下，考虑工艺经济性和检测条件，选择最经济的公差值。选用形状公差等级时，还应注意协调形状公差与表面粗糙度之间的关系。通常情况下，表面粗糙度的数值约占形状误差值的20%～25%。表4-11～表4-14列出了各种几何公差等级的应用举例，供选择时参考。

公差值的选择原则是：在满足零件功能要求的前提下，考虑工艺经济性和检测条件，选择最经济的公差值。

根据零件功能要求、结构、刚度和加工经济性等条件，采用类比法，按公差数值表确定要素的公差值时，还应考虑以下几点。

（1）在同一要素上给出的形状公差值应小于位置公差值，即t形状＜t位置。如同一平面上，平面度公差值应小于该平面对基准平面的平行度公差值。

（2）圆柱形零件的形状公差，除轴线直线度以外，一般情况下应小于其尺寸公差。如最大实体状态下，形状公差在尺寸公差之内，形状公差包含在位置公差带内。

（3）选用形状公差等级时，应考虑结构特点和加工的难易程度，在满足零件功能要求的前提下，对于下列情况应适当降低1～2级精度：①细长的轴或孔；②距离较大的轴或孔；③宽度大于1/2长度的零件表面；④线对线和线对面相对于面对面的平行度；⑤线对线和线对面相对于面对面的垂直度。

（4）选用形状公差等级时，还应注意协调形状公差与表面粗糙度之间的关系。通常情况下，表面粗糙度的数值约占形状误差值的20%～25%。

（5）在通常情况下，零件被测要素的形状误差比位置误差小得多，因此给定平行度或垂直度公差的两个平面，其平面度的公差等级，应不低于平行度或垂直度的公差等级；同一圆柱面的圆度公差等级应不低于其径向圆跳动公差等级。

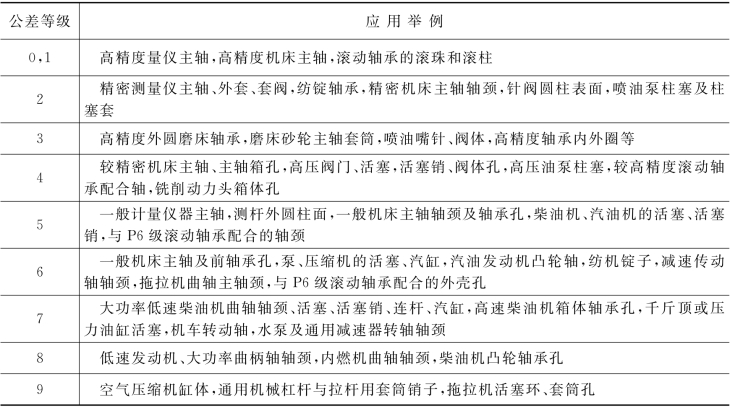

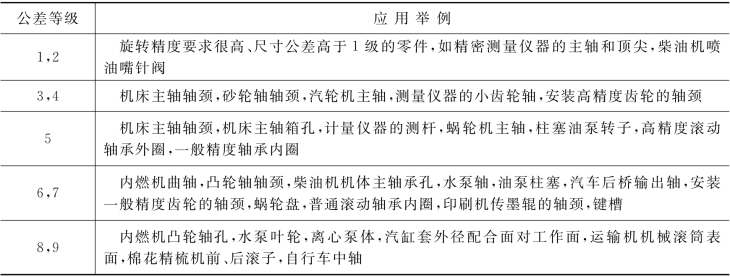

表4-11～表4-14列出了各种几何公差等级的应用举例，供选择时参考。

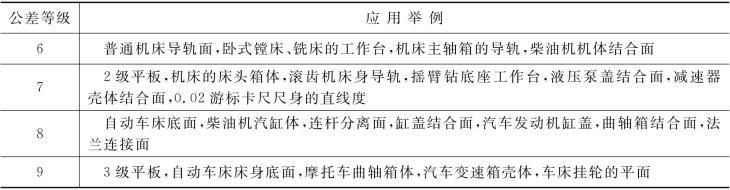

表4-11　直线度、平面度公差等级应用举例
