1.形状公差

形状公差是单一实际被测要素对其理想要素的允许变动量，形状公差带是单一实际被测要素允许变动的区域。形状公差有直线度、平面度、圆度、圆柱度4个项目。

直线度公差用于限制平面内或空间直线的形状误差。根据零件的功能要求的不同，可分别提出给定平面内、给定方向上和任意方向的直线度要求。

平面度公差用于限制被测实际平面的形状误差。

圆度公差用于限制回转表面（如圆柱面、圆锥面、球面等）的径向截面轮廓的形状误差。

圆柱度公差用于限制被测实际圆柱面的形状误差。

典型的形状公差带见表4-4。

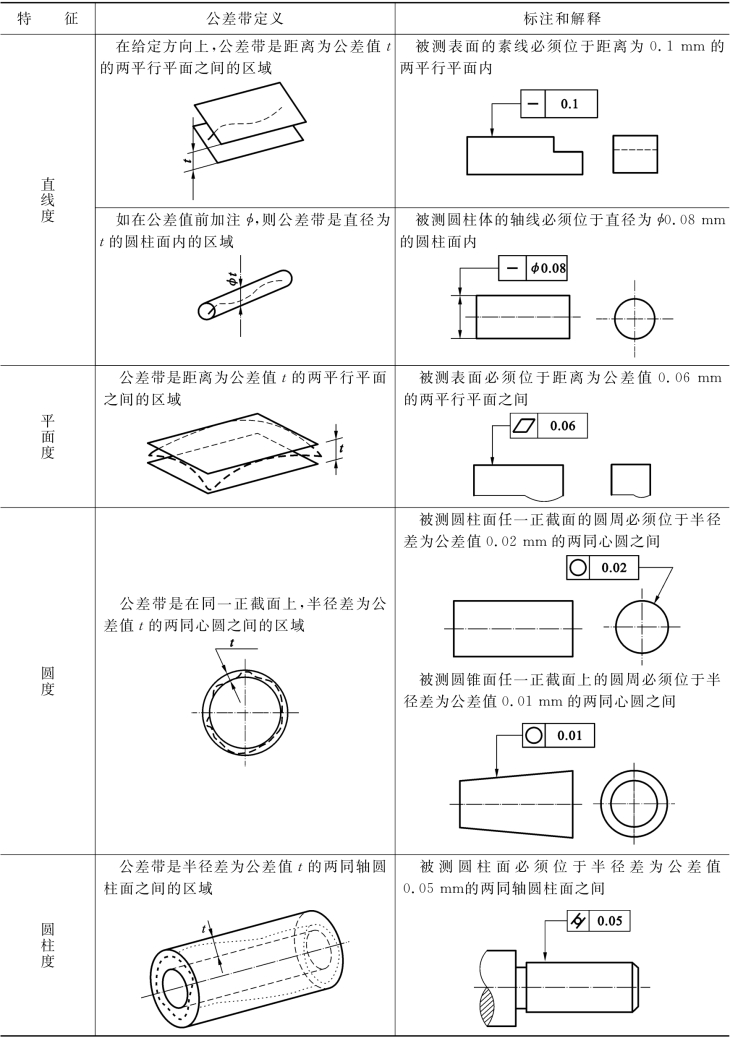

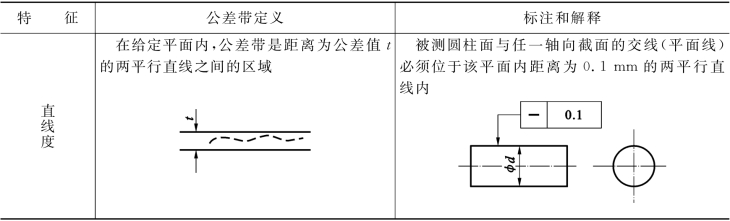

表4-4　形状公差带

pagenumber_ebook=82,pagenumber_book=75

续表

pagenumber_ebook=83,pagenumber_book=76

形状公差带的特点是不涉及基准，其方向和位置随实际要素不同而浮动。

2.轮廓度公差

轮廓度公差分为线轮廓度和面轮廓度。轮廓度无基准要求时为形状公差，有基准要求时为位置公差。

线轮廓度公差是用于限制平面曲线（或曲面的截面轮廓）的形状误差。

面轮廓度公差是用于限制一般曲面的形状误差。

轮廓度公差带的定义和标注示例如表4-5所示。无基准要求时，其公差带的形状只由理论正确尺寸（带方框的尺寸）确定，其位置是浮动的；有基准要求时，其公差带的形状和位置由理论正确尺寸和基准确定，公差带的位置是固定的。

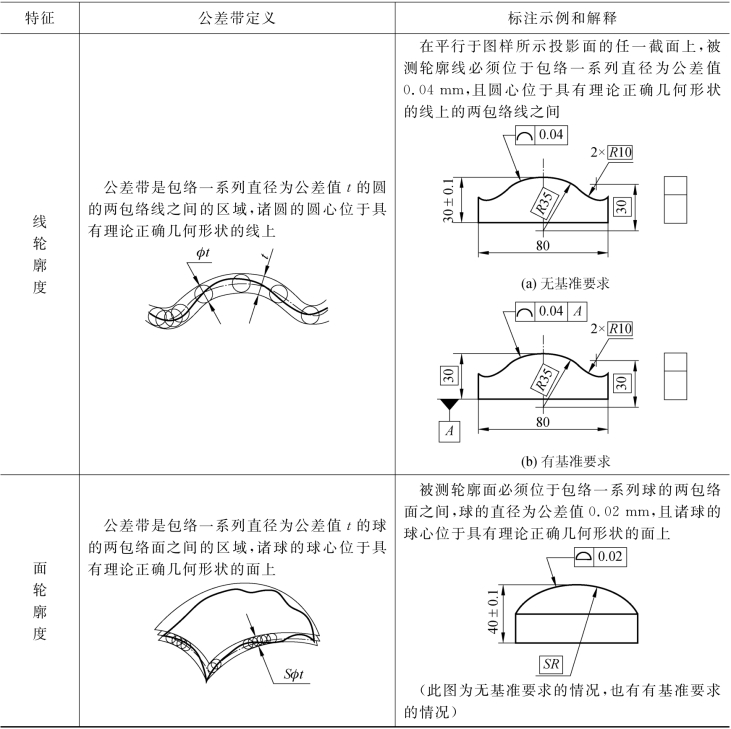

表4-5　轮廓度公差带

pagenumber_ebook=84,pagenumber_book=77

3.方向公差

方向公差是关联实际要素对其具有确定方向的理想要素的允许变动量。理想要素的方向由基准及理论正确尺寸（角度）确定。当理论正确角度为0°时，称为平行度公差；为90°时，称为垂直度公差；为其他任意角度时，称为倾斜度公差。这三项公差都有面对面、线对线、面对线和线对面几种情况。表4-6列出了部分方向公差的公差带定义、标注示例和解释。

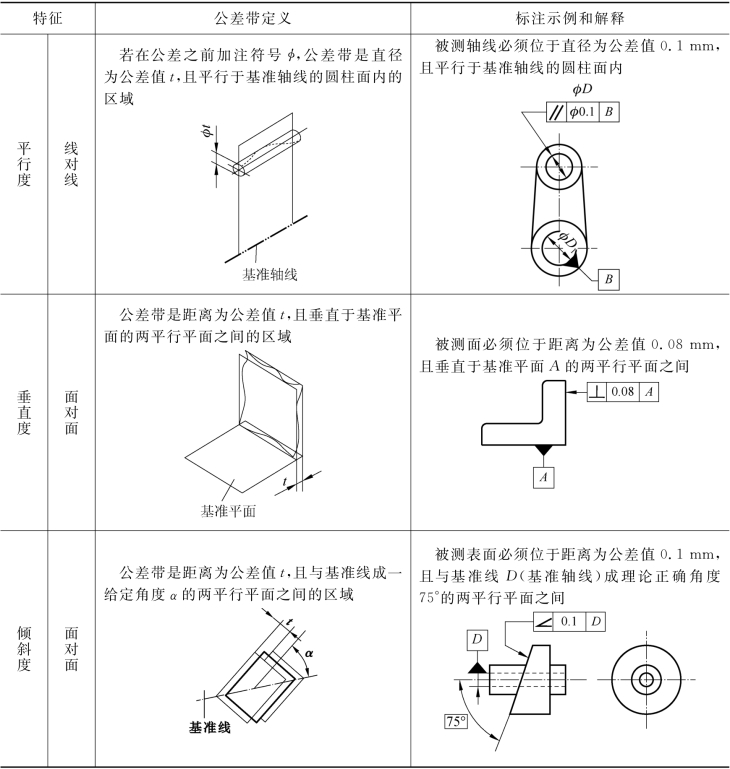

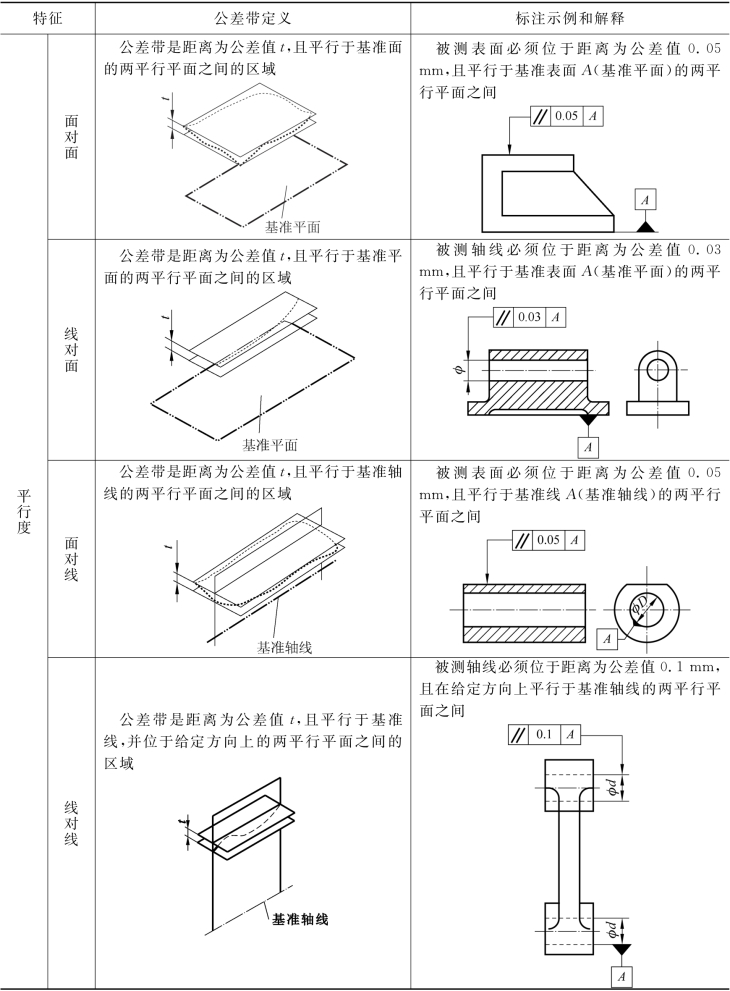

表4-6　方向公差带

pagenumber_ebook=85,pagenumber_book=78

续表

pagenumber_ebook=86,pagenumber_book=79

方向公差带具有如下特点：

（1）方向公差带相对于基准有确定的方向，而其位置往往是浮动的。

（2）方向公差带具有综合控制被测要素的方向和形状的功能。在保证使用要求的前提下，对被测要素给出方向公差后，通常不再对该要素提出形状公差要求。需要对被测要素的形状有进一步的要求时，可再给出形状公差，且形状公差值应小于方向公差值。

4.位置公差

位置公差是关联实际要素对其具有确定位置的理想要素的允许变动量。理想要素的位置由基准及理论正确尺寸（长度或角度）确定。当理论正确尺寸为零，且基准要素和被测要素均为轴线时，称为同轴度公差（若基准要素和被测要素的轴线足够短，或均为中心点时，称为同心度公差）；当理论正确尺寸为零，基准要素或（和）被测要素为其他中心要素（中心平面）时，称为对称度公差：在其他情况下均称为位置度公差。表4-7列出了部分位置公差的公差带定义、标注示例和解释。

位置公差带具有如下特点：

（1）位置公差带相对于基准具有确定的位置，其中，位置度公差带的位置由理论正确尺寸确定，同轴度和对称度的理论正确尺寸为零，图上可省略不注。

（2）位置公差带具有综合控制被测要素位置、方向和形状的功能。在满足使用要求的前提下，对被测要素给出位置公差后，通常对该要素不再给出方向公差和形状公差。如果对方向和形状有进一步要求，则可另行给出方向或（和）形状公差，但其数值应小于位置公差值。

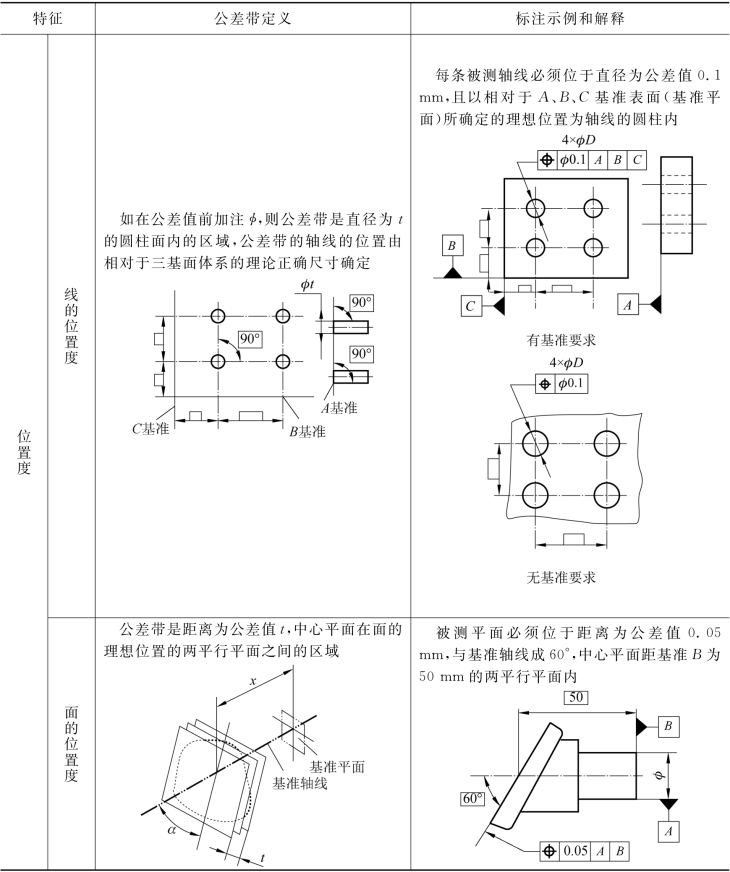

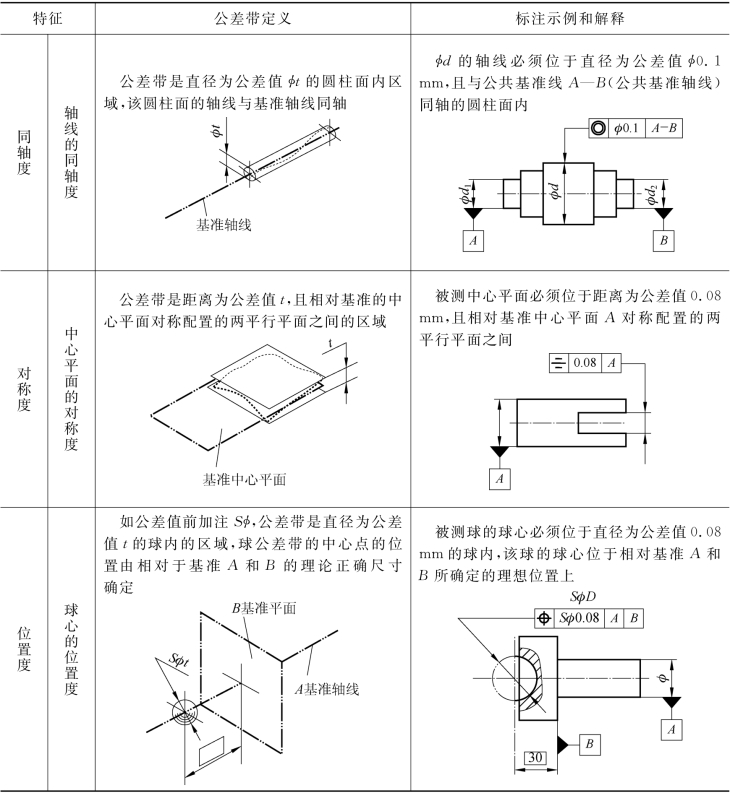

表4-7　位置公差带

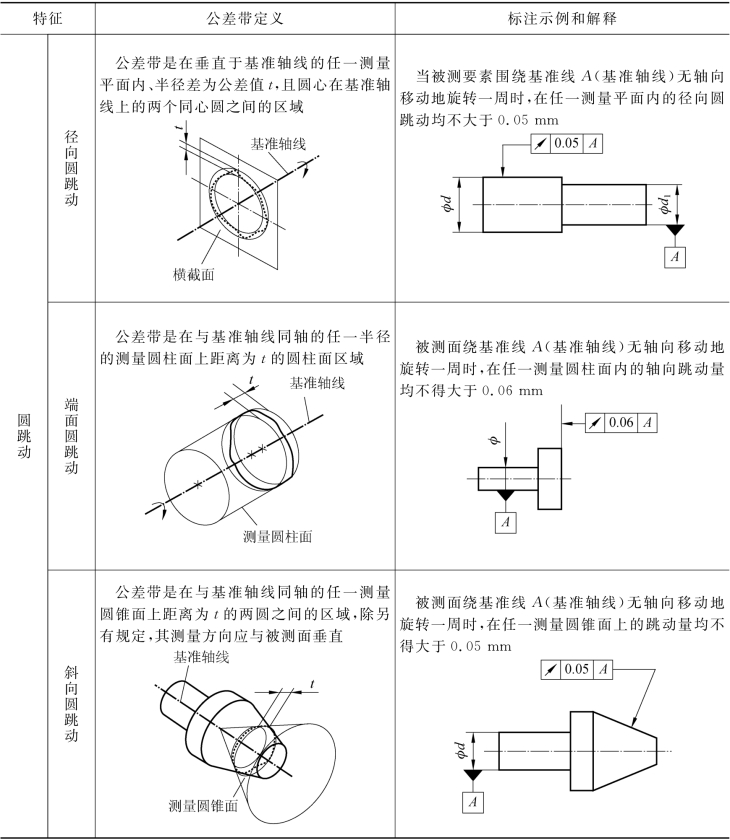

pagenumber_ebook=87,pagenumber_book=80
