游标卡尺的使用及校准方法

【摘要】:现以普通游标卡尺为例进行介绍。表3-9游标卡尺读数示例下面以图3-13所示0.02游标卡尺的某一状态为例进行详细说明。数显游标卡尺是以数字显示测量示值的长度测量工具,是一种测量长度、内外径和深度的仪器。数显游标卡尺采用光栅、容栅等测量系统,读数直观清晰、测量效率高。这个过程称为校对游标卡尺的零位。用游标卡尺测量零件时,不允许过分地施加压力,所用压力应使两个量爪刚好接触零件表面。

游标卡尺是游标读数量具,用于测量工件的长度、高度和深度,由于它结构简单、使用方便,所以一般机械加工车间常用它来测量精度要求不太高的工件。

现以普通游标卡尺(见图3-11)为例进行介绍。它的读数部分由尺身和游标组成,游标可沿尺身滑动。常用的游标卡尺有1/10、1/20和1/50三种,游标的刻线间距分别为0.90mm、0.95mm和0.98mm。

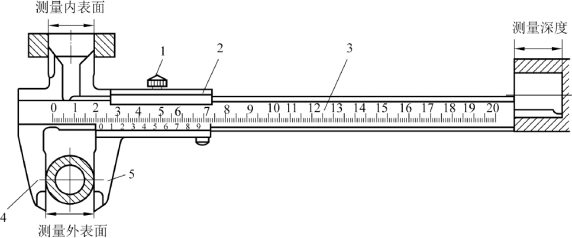

图3-11 游标卡尺

1—螺钉;2—游标(副尺);3—尺身(主尺);4—活动卡脚;5—固定卡脚

测量时,游标尺相对主尺尺身向右移动,如图3-12所示,若游标尺的第1格正好与主尺的第1格对齐,则工件的厚度为0.02mm。同理,测量0.06mm厚度的工件时,应该是游标尺的第3格正好与主尺的第3格对齐,测量0.08mm的工件时,应是游标尺的第4格正好与主尺的第4格对齐。

图3-12 游标刻线原理

读数可分三个步骤:

(1)根据副尺零线以左的主尺上的最近刻度读出整数;

(2)用副尺零线以右与主尺上的刻度对准的刻线数乘上0.02读出小数;

(3)将上面整数和小数两部分加起来,即为总尺寸。

游标卡尺读数示例如表3-9所示。

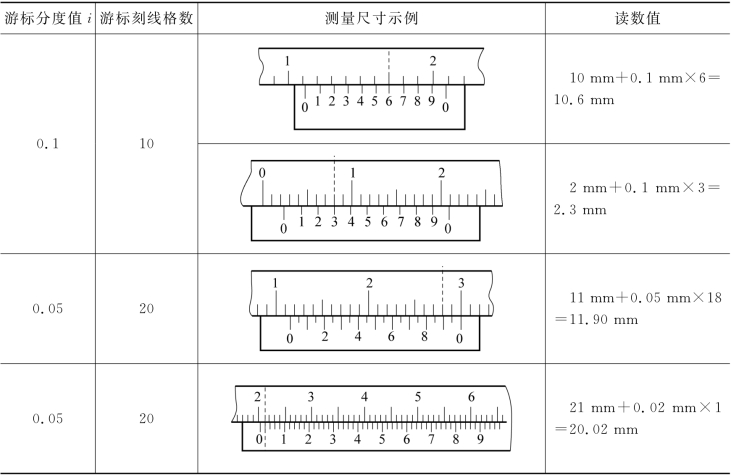

表3-9 游标卡尺读数示例

下面以图3-13所示0.02游标卡尺的某一状态为例进行详细说明。

在主尺上读出副尺零线以左的刻度,该值就是最后读数的整数部分,图示为33mm。

副尺上一定有一条刻线与主尺的刻线对齐,在该尺上读出该刻线距副尺零线的格数,将其与刻度间距0.02mm相乘,就得到最后读数的小数部分,图示为0.24mm。

将所得到的整数和小数部分相加,就得到总尺寸33.24m。

图3-13 游标卡尺的读数

除普通游标卡尺外,还有带表游标卡尺和数显游标卡尺。

带表游标卡尺是通过机械传动系统,将两测量爪相对移动转变为指示表指针的回转运动,并借助尺身刻度和指示表,对两测量爪相对移动后所分隔的距离进行读数的一种通用长度测量工具。测量范围有0~150mm、0~200mm、0~300mm三种。

数显游标卡尺是以数字显示测量示值的长度测量工具,是一种测量长度、内外径和深度的仪器。数显游标卡尺采用光栅、容栅等测量系统,读数直观清晰、测量效率高。其测量范围有0~150mm、0~200mm、0~300mm、0~500mm等多种。

使用游标卡尺测量零件尺寸时的注意事项:

测量前应把卡尺擦干净,检查卡尺的两个测量面和测量刃口是否平直无损,把两个量爪紧密贴合时,应无明显的间隙,同时游标和主尺的零线要相互对准。这个过程称为校对游标卡尺的零位。

移动尺框时,活动要自如,不应过松或过紧,更不能有晃动现象。用固定螺钉固定尺框时,卡尺的读数不应有所改变。在移动尺框时,不要忘记松开固定螺钉,亦不宜过松以免掉了。

当测量零件的外尺寸时:卡尺两测量面的连线应垂直于被测量表面,不能歪斜。测量时,可以轻轻摇动卡尺,放正垂直位置,先把卡尺的活动量爪张开,使量爪能自由地卡进工件,把零件贴靠在固定量爪上,然后移动尺框,用轻微的压力使活动量爪接触零件。如卡尺带有微动装置,此时可拧紧微动装置上的固定螺钉,再转动调节螺母,使量爪接触零件并读取尺寸。绝不可把卡尺的两个量爪调节到接近甚至小于所测尺寸,把卡尺强制性地卡到零件上去。这样做会使量爪变形,或使测量面过早磨损,使卡尺失去应有的精度。

用游标卡尺测量零件时,不允许过分地施加压力,所用压力应使两个量爪刚好接触零件表面。如果测量压力过大,不但会使量爪弯曲或磨损,而且会使量爪在压力作用下产生弹性变形,从而导致测量的尺寸不准确(外尺寸小于实际尺寸,内尺寸大于实际尺寸)。

为了获得正确的测量结果,可以多测量几次。即在零件同一截面的不同方向上进行测量。对于较长零件,则应当在全长的各个部位进行测量,以获得一个比较正确的测量结果。
