标准化公差带和配合
【摘要】：国家标准规定有20个公差等级和28个基本偏差代号。所以，对公差带的选用应加以限制。在极限与配合制中，对公称尺寸≤500mm的常用尺寸段，标准推荐了孔、轴的一般、常用和优先公差带，分别如图2-15和图2-16所示。图中为一般用途公差带，轴有116个，孔有105个；线框内为常用的公差带，轴有59个，孔有44个；圆圈内为优先公差带，轴、孔均有13个。这些公差带的上、下偏差均可从极限与配合制表中直接查得。
国家标准规定有20个公差等级和28个基本偏差代号。其中，基本偏差j限用于4个公差等级，J限用于3个公差等级。由此可得到的公差带，孔有20×27+3=543个，轴有20×27+4=544个。数量如此之多，可满足广泛的需要。不过，同时应用所有可能的公差带显然是不经济的，因为这会导致定值刀具、量具规格变得繁杂。另外，还应避免那些与实际使用要求显然不符合的公差带，如g12、a4等。所以，对公差带的选用应加以限制。
在极限与配合制中，对公称尺寸≤500mm的常用尺寸段，标准推荐了孔、轴的一般、常用和优先公差带，分别如图2-15和图2-16所示。图中为一般用途公差带，轴有116个，孔有105个；线框内为常用的公差带，轴有59个，孔有44个；圆圈内为优先公差带，轴、孔均有13个。在选用时，应首先考虑优先公差带，其次是常用公差带，再次为一般用途公差带。这些公差带的上、下偏差均可从极限与配合制表中直接查得。仅仅在特殊情况下，当一般公差带不能满足要求时，才允许按规定的标准公差与基本偏差组成所需公差带，甚至按公式用插入或延伸的方法，计算新的标准公差与基本偏差，然后组成所需公差带。
图2-15 公称尺寸至500mm的一般、常用和优先的轴公差带

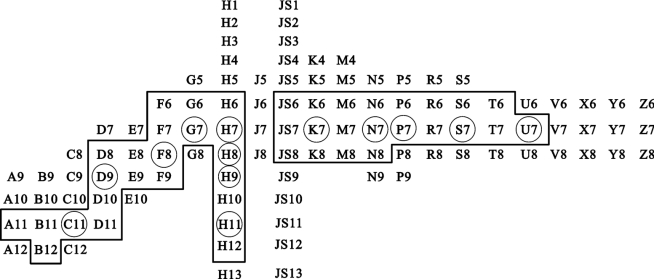

图2-16 尺寸至500mm的一般、常用和优先的孔公差带

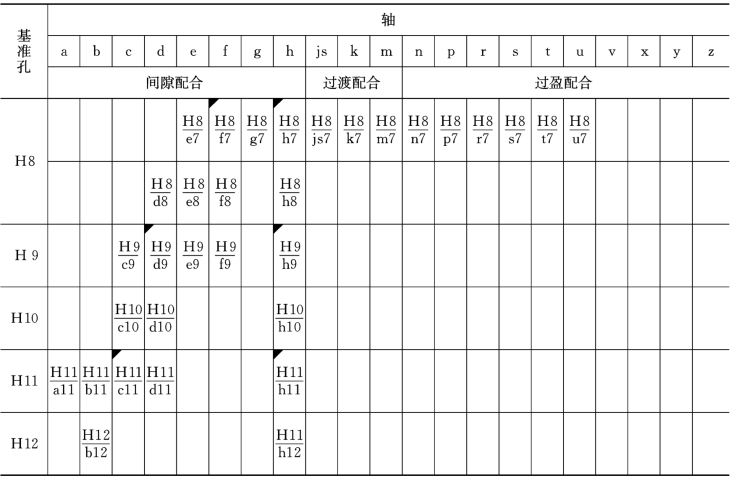

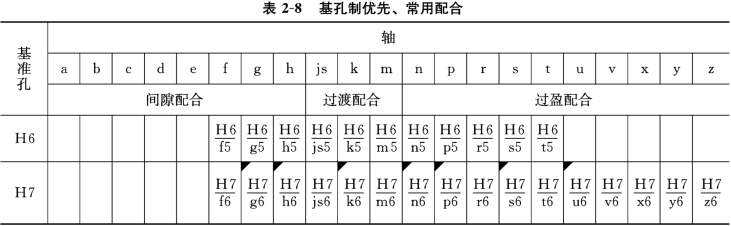

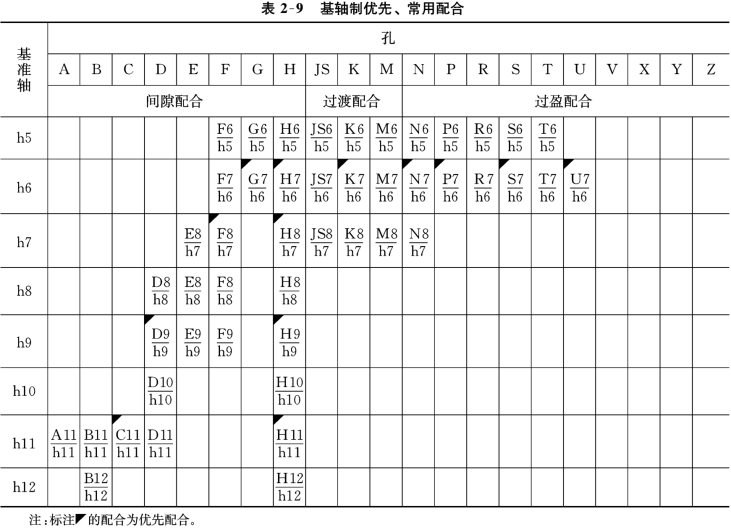

在上述推荐的轴、孔公差带的基础上，极限与配合制还推荐了孔、轴公差带的组合，分别如表2-8、表2-9所示。对基孔制规定了常用配合59个，优先配合13个；对基轴制规定了常用配合47个，优先配合13个。对这些配合，在标准中分别列出了它们的极限间隙或过盈，以便于设计选用。
续表
注：①
在公称尺寸≤3mm和
在公称尺寸≤100mm时，为过渡配合；②标注的配合为优先配合。
