基本偏差系列简介
【摘要】：基本偏差的数量将决定配合种类的数量。为了满足各种不同松紧程度的配合需要，国家标准对孔和轴分别规定了28种基本偏差。
基本偏差是用来确定公差带相对于零线的位置的，不同的公差带位置与基准件将形成不同的配合。基本偏差的数量将决定配合种类的数量。为了满足各种不同松紧程度的配合需要，国家标准对孔和轴分别规定了28种基本偏差。
1.基本偏差代号及其规律
基本偏差系列如图2-14所示，基本偏差的代号用拉丁字母表示，大写字母代表孔，小写字母代表轴。在26个字母中，除去易与其他含义混淆的I（i）、L（l）、O（o）、Q（q）、W（w）5个字母，采用了21个单写字母和7个双写字母CD（cd）、EF（ef）、FG（fg）、JS（js）、ZA（za）、ZB（zb）、ZC（zc）来表示基本偏差。
从图2-14可见，轴的基本偏差代号为a～h时基本偏差是es，孔的基本偏差代号为A～H时基本偏差是EI，它们的绝对值依次减小，其中h和H的基本偏差为零。
轴js和孔JS的公差带相对于零线对称分布，故基本偏差可以是上极限偏差，也可以是下极限偏差，其值为标准公差的一半。
轴j～zc基本偏差为ei，孔J～ZC基本偏差是ES，其绝对值依次增大。
孔和轴的基本偏差原则上不随公差等级变化，只有极少数基本偏差（j、js、k）例外。
图2-14中各公差带只画出了由基本偏差决定的一端，另一端取决于基本偏差与标准公差值的组合。

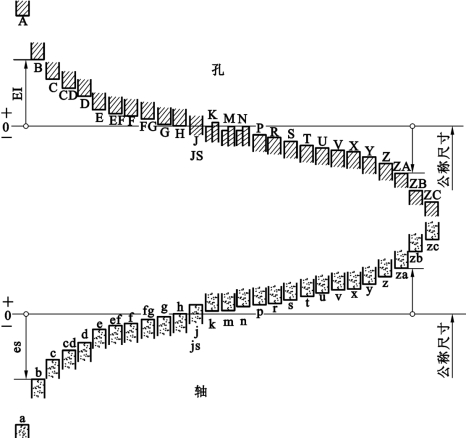

图2-14 基本偏差系列
2.公差带代号与配合代号
（2）配合代号 国家标准规定，用孔和轴的公差带代号以分数形式组成配合代号。其中，分子为孔的公差带代号，分母为轴的公差带代号。如φ30H8/f7表示基孔制的间隙配合；φ50K7/h6表示基轴制的过渡配合。
3.轴的基本偏差数值
轴的基本偏差数值是以基孔制为基础，根据各种配合的要求，在生产实践和大量实验的基础上，依据统计分析的结果整理出一系列公式而计算出来的。轴的基本偏差计算公式如表2-5所示。
表2-5 轴的基本偏差计算公式（单位：μm）
【例2-3】 计算φ25g7的基本偏差。
解：φ25属于18～30mm尺寸段，故
查表2-5，g的基本偏差计算式为
故φ25g7的基本偏差es=-7μm。
为了方便使用，国家标准将各尺寸段的基本偏差按表2-5计算公式进行计算，并按一定规则圆整尾数后，列成轴的基本偏差数值表，如表2-6所示。

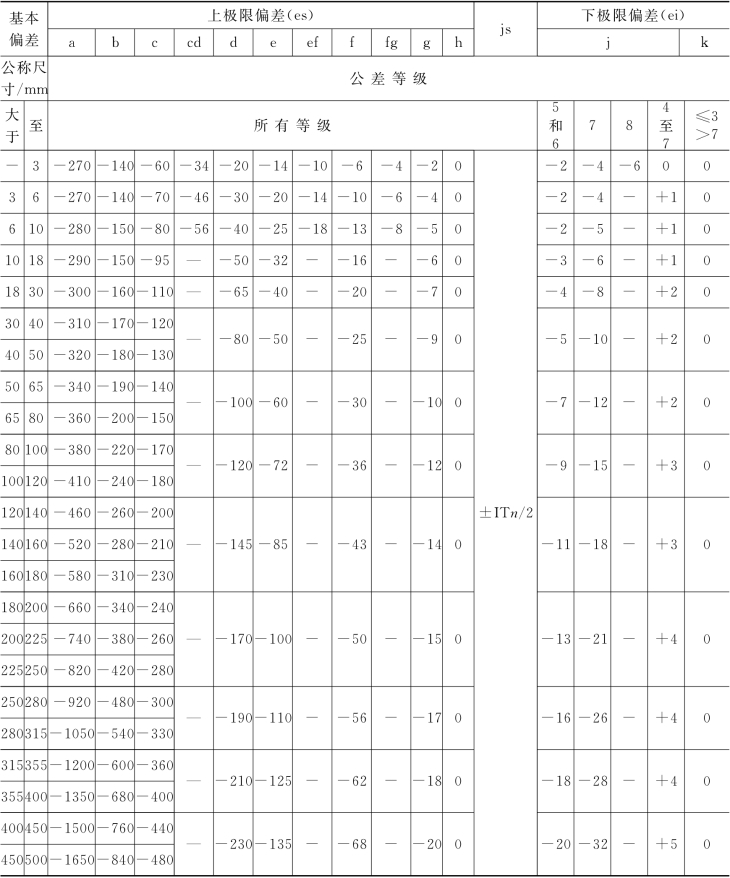

表2-6 公称尺寸≤500mm轴的基本偏差数值（单位：μm）

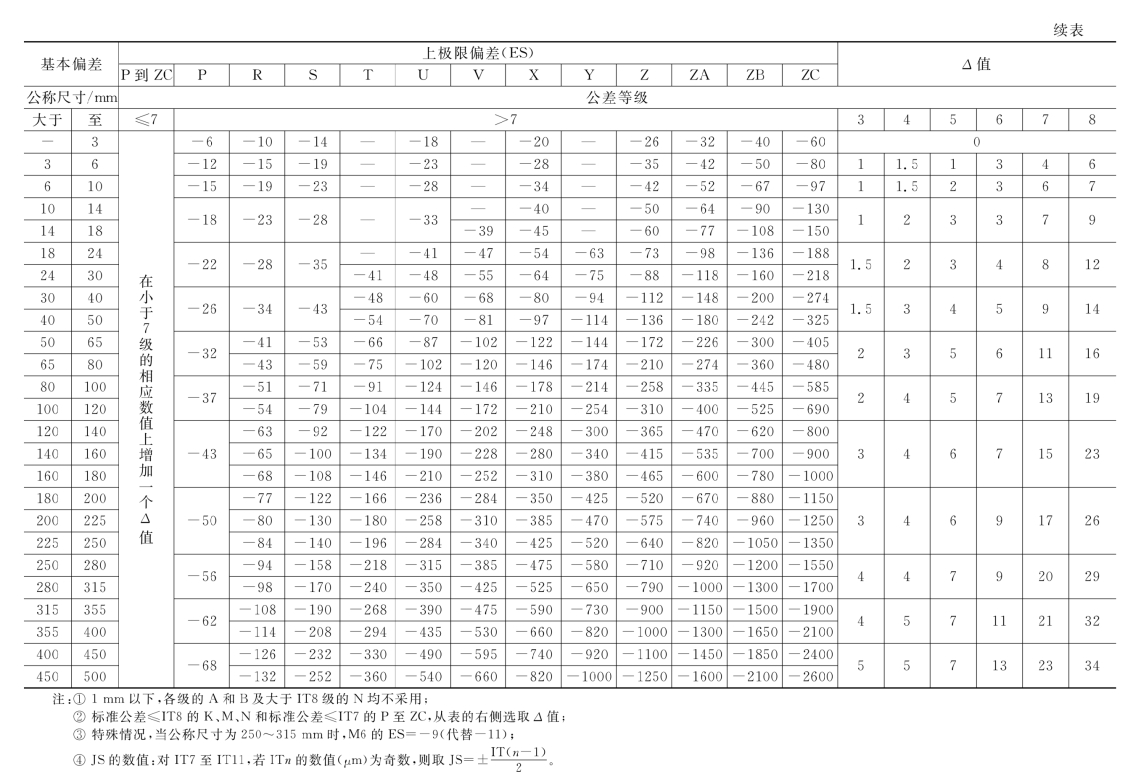

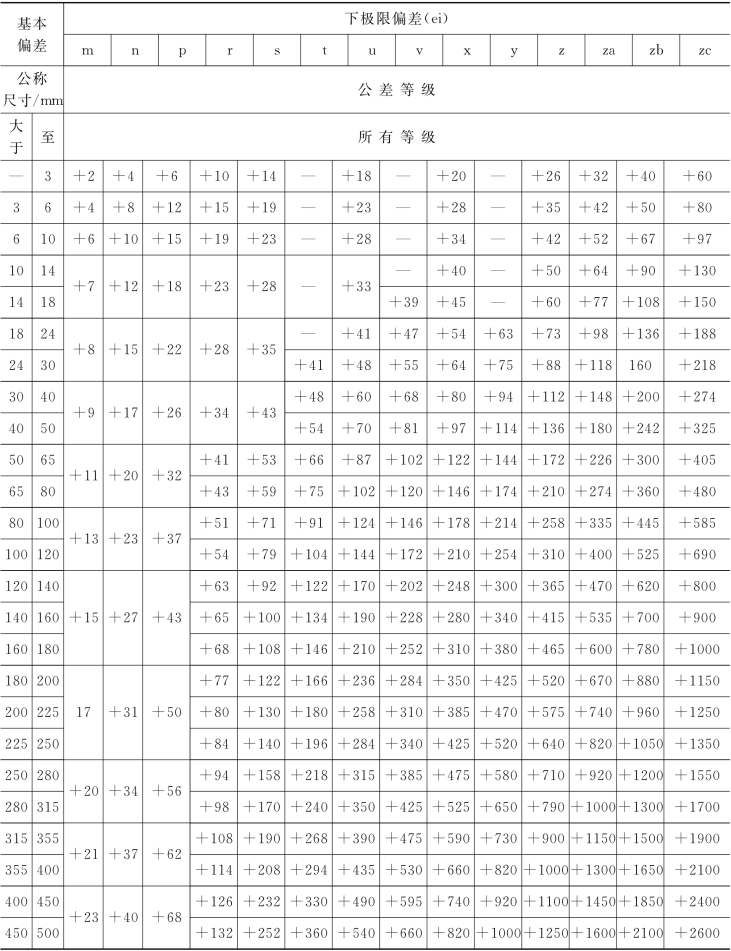

续表
注：公称尺寸≤1mm时，基本偏差a、b均不采用。公差带js7～js11，若ITn的数值为奇数，则取偏差=±
4.孔的基本偏差数值

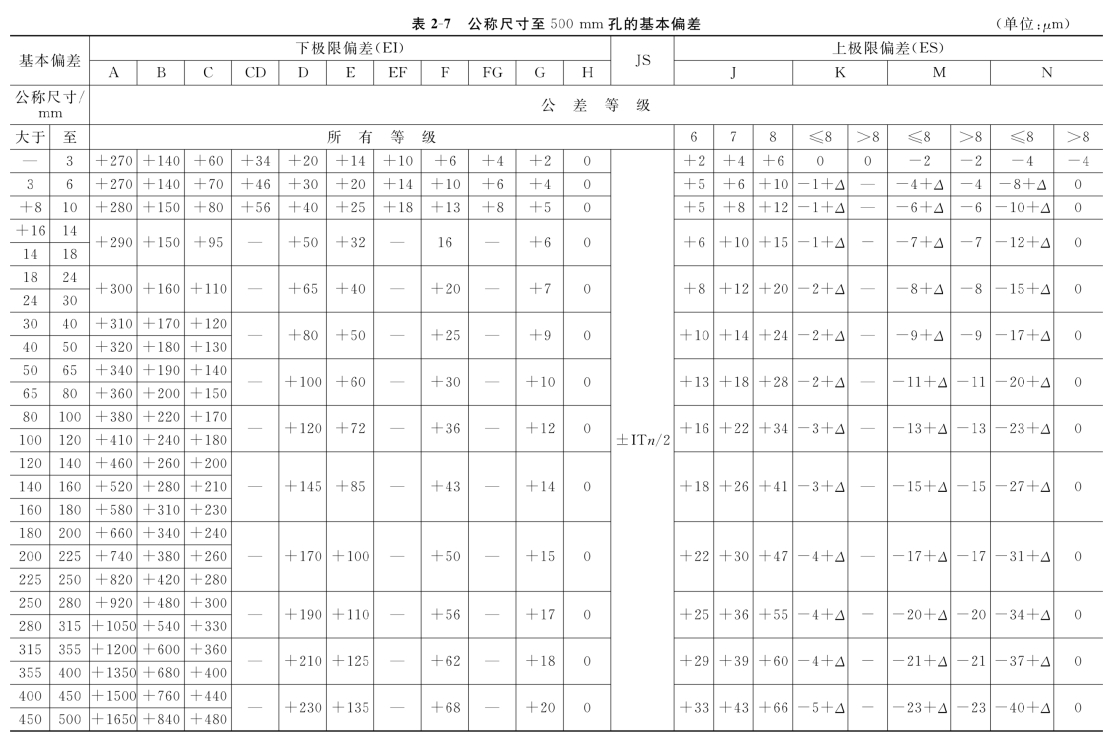

公称尺寸≤500mm时，孔的基本偏差是从轴的基本偏差换算得到的，如表2-7所示。
换算的原则是：同名代号的孔、轴的基本偏差（如E与e、T与t），在孔、轴同一公差等级或孔比轴低一级的配合条件下，按基孔制形成的配合（如φ40H7/g6）与按基轴制形成的配合（如φ40G7/h6）性质（极限间隙或极限过盈）相同。据此有以下两种换算规则。
通用规则：同一字母表示的孔、轴基本偏差的绝对值相等，而符号相反，即
特殊规则：对于标准公差≤IT8的K、M、N和≤IT7的P～ZC，孔的基本偏差ES与同字母的轴的基本偏差ei的符号相反，而绝对值相差一个Δ值。即
式中：ITn为孔的标准公差；IT（n-1）为比孔高一级的轴的标准公差。
换算得到的孔的基本偏差值列于表2-7，实际应用时可直接查表2-6或表2-7确定孔与轴的基本偏差值。
【例2-4】 查表确定φ25f6和φ25K7的极限偏差。
解：查表2-4确定标准公差值：
查表2-6确定φ25f6的基本偏差（上极限偏差）：
查表2-7确定φ25K7的基本偏差：
故φ25K7的基本偏差（上极限偏差）为
φ25f6的下极限偏差ei=ES-IT6=（-20-13）μm=-33μm
φ25K7的下极限偏差EI=ES-IT7=（+6-21）μm=-15μm
至此根限偏差都已求出
故φ25f6的极限偏差表示为φ25
mm，φ25K7的极限偏差表示为φ25
mm。
