气动膜片式焊料喷印成形技术分析与应用

【摘要】:华中科技大学的张鸿海等研制的气动膜片式焊料喷头如图3-67所示,这种喷头包括焊料的储料腔、节流器、隔膜、喷嘴、电磁阀和排气孔等部分,喷射过程如下:图3-67 气动膜片式焊料喷头1)发出脉冲信号,开启电磁阀,压缩空气经过电磁阀进入气体工作腔,腔内压力上升。张鸿海等采用上述喷头进行了实际喷射试验,参数如下:喷嘴直径为100μm,驱动压力为0.25MPa,驱动脉宽为1.8ms,加热温度为250℃,排气孔处管长为100mm,排气孔内径为4mm,焊料为Sn63Pb37。

华中科技大学的张鸿海等研制的气动膜片式焊料喷头如图3-67所示,这种喷头包括焊料的储料腔、节流器、隔膜(圆形不锈钢)、喷嘴电磁阀和排气孔等部分,喷射过程如下:


图3-67 气动膜片式焊料喷头

1)发出脉冲信号,开启电磁阀,压缩空气经过电磁阀进入气体工作腔,腔内压力上升。

2)由于气体工作腔内压力上升,使隔膜两面的压力不平衡,隔膜向右挠曲变形,气体工作腔的体积变大,液体工作腔的体积变小、压力增大,使液体工作腔内一部分液态焊料通过喷嘴形成射流。

3)关闭电磁阀,气体工作腔通过电磁阀和排气孔与大气相连,气体工作腔内气压快速下降,隔膜左侧的驱动压力消失(甚至为负压),隔膜由于本身的弹性作用快速向左回弹,液体工作腔内体积增大、压力减小,喷射出的液态焊料在喷嘴处颈缩、分离形成微滴。

4)随着液体工作腔内压力释放,由储料腔向液体工作腔补充液态焊料,隔膜在大气压力作用下,最终回复到初始位置,达到平衡状态,完成微滴喷射的循环过程,准备下一次喷射循环。

张鸿海等采用上述喷头进行了实际喷射试验,参数如下:喷嘴直径为100μm,驱动压力为0.25MPa,驱动脉宽为1.8ms,加热温度为250℃,排气孔处管长为100mm,排气孔内径为4mm,焊料为Sn63Pb37。喷射的焊球直径分布如图3-68所示,偏差约为3%。


图3-68 喷射的焊球直径分布

在实验中发现,通过调节控制参数可以得到接近喷嘴内径的金属焊球,例如,喷嘴内径为100μm和驱动压力为0.15MPa时,可以得到和孔径相当的金属焊球(见图3-69);在喷嘴孔径为80μm和驱动压力为0.20MPa时,可以得到直径为85μm的焊球。

文献作者通过实验研究得到图3-70~图3-73所示关系曲线。研究还表明,当喷射距离(喷嘴与基板之间的距离)在0.2~2.2mm范围内变动时,液滴直径的变化小于1%。

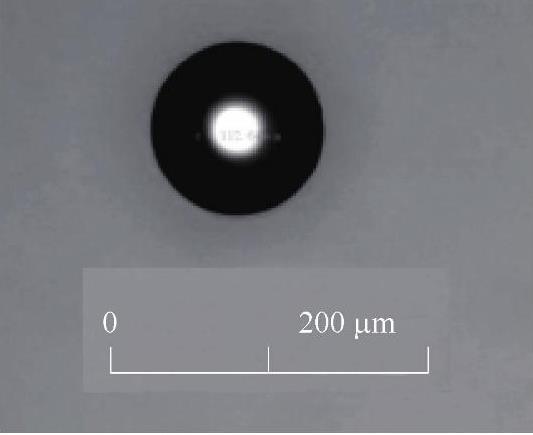

图3-69 直径约100μm金属焊球

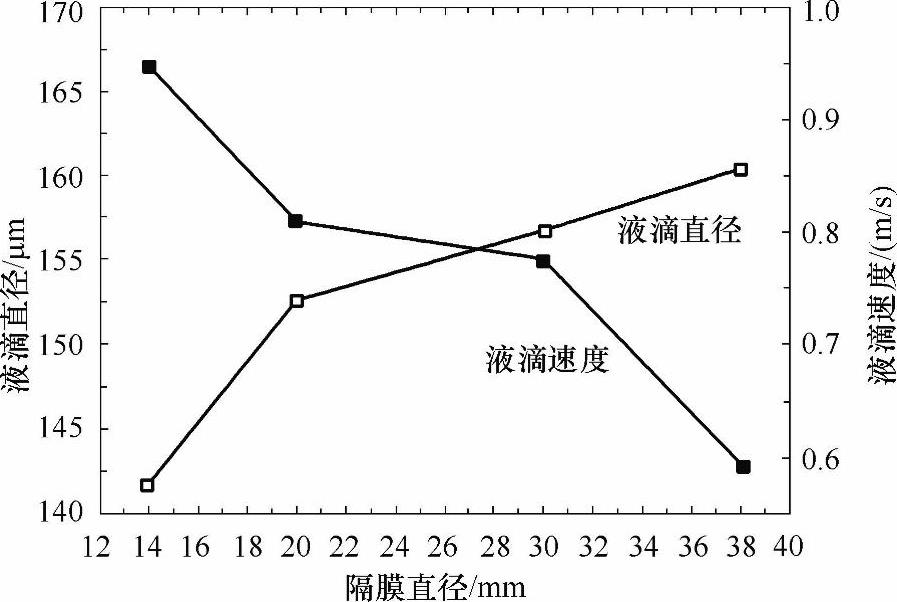

图3-70 隔膜直径与液滴直径和液滴速度的关系曲线(喷嘴直径为65.78μm)

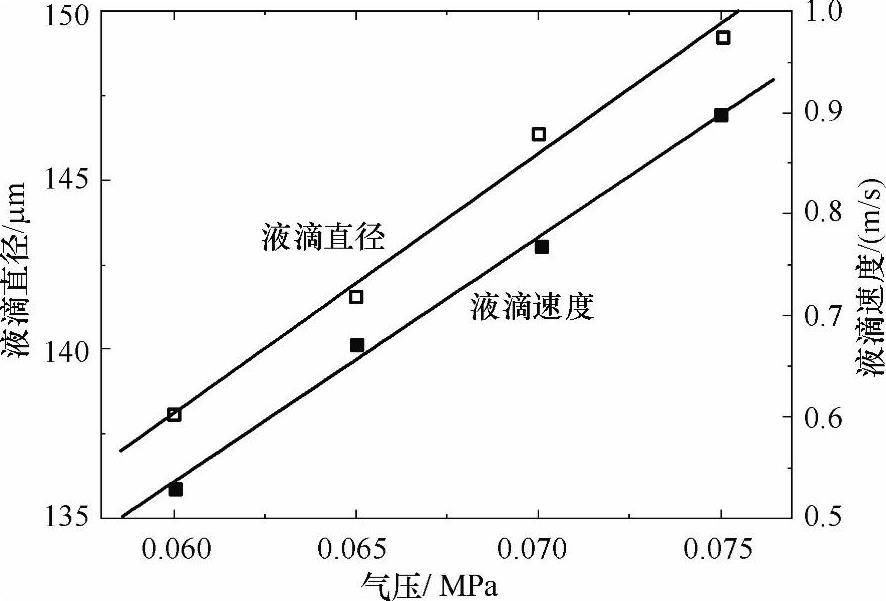

图3-71 驱动气压与液滴直径和液滴速度的关系曲线(喷嘴直径为72.11μm)

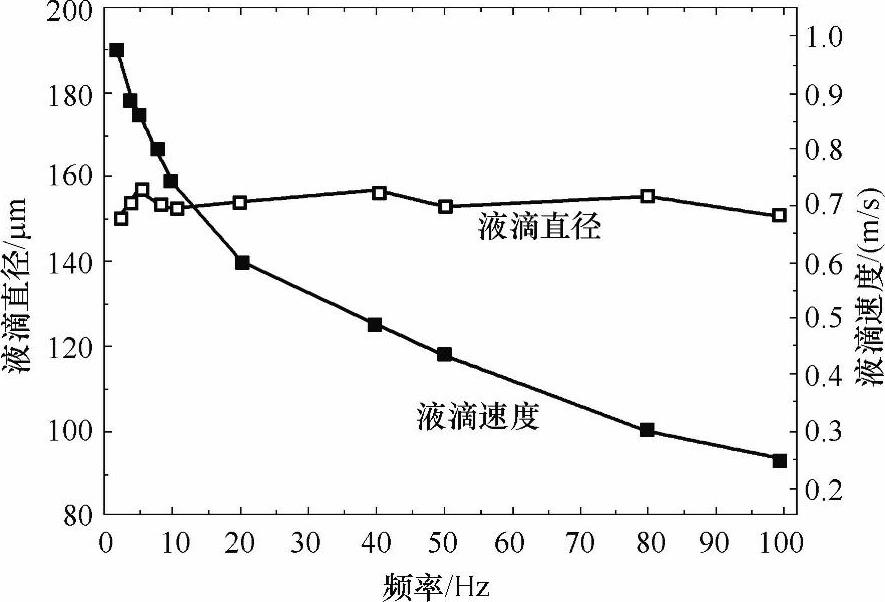

图3-72 驱动频率与液滴直径和液滴速度的关系曲线(喷嘴直径为65.78μm)


图3-73 驱动脉冲宽度与液滴直径和液滴速度的关系曲线(喷嘴直径为65.78μm)
