显示器喷印自由成形技术优化方案
【摘要】：图3-46 喷印PLED显示器这种聚合物薄膜中在通过电流时会激发出光，因此可用于制作显示器。这一革新提供了一种低成本的彩色显示器制作方法，不但为PLED的产业化提供了可能，还使得它可以用柔软的塑料作为基底构成可弯曲的显示器，甚至可以是在一个不平整的表面上构成显示器。图3-47 喷印PLED显示器的主要过程
图3-45是Litrex公司开发的制造高分子有机电致发光显示器（Polymer Light Emitting Diode，PLED）的喷印自由成形系统［10]，它将溶于有机溶剂的聚合物（含量0.5％～1.5％，如PPV——聚苯撑乙烯及其衍生物）喷印在玻璃或塑料基板上

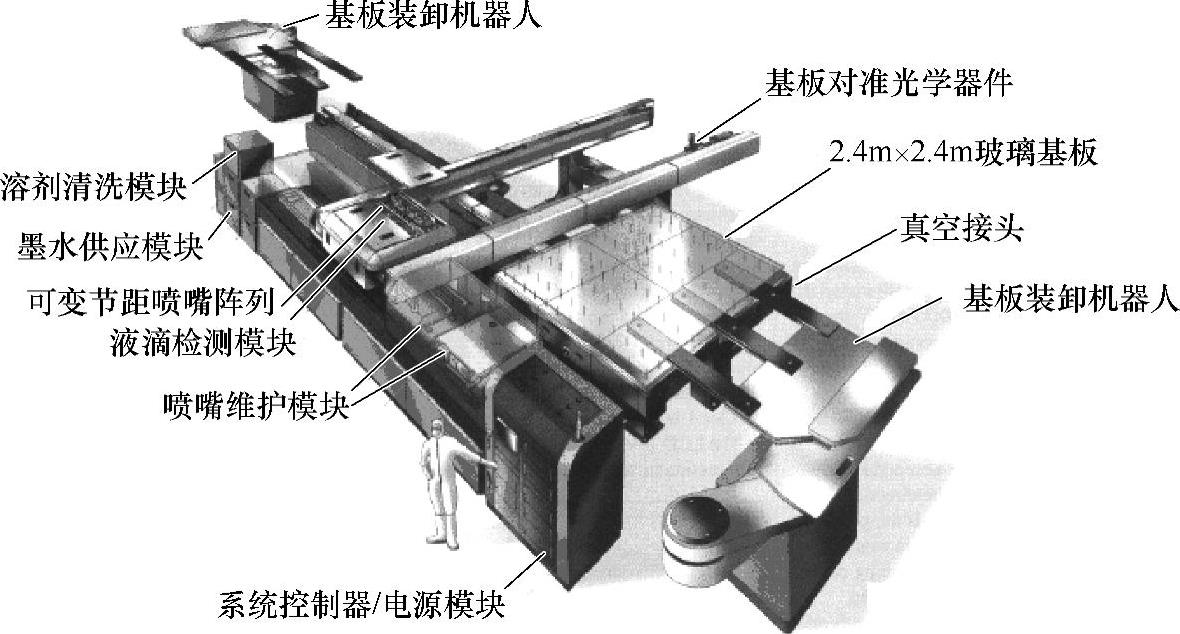

图3-45 Litrex公司PLED显示器喷印自由成形系统示意图
来制作PLED显示器（见图3-46），喷印完成后，溶剂从已沉积的溶液中蒸发，留下PLED薄膜。
喷印PLED显示器的主要过程是［15]：①用有机溶剂振荡洗净铟锡氧化物（ITO）基板（见图3-47a）；②在基板上绘制间隔层（bank，见图3-47b），构成类似于阻隔堤，以便将RGB（红绿蓝）三原色区分在像素之内；③用喷头将红绿蓝三种不同发光材料沉积于像素内（见图3-47c～图3-47e）；④镀阴极并封装测试（见图3-47f）。

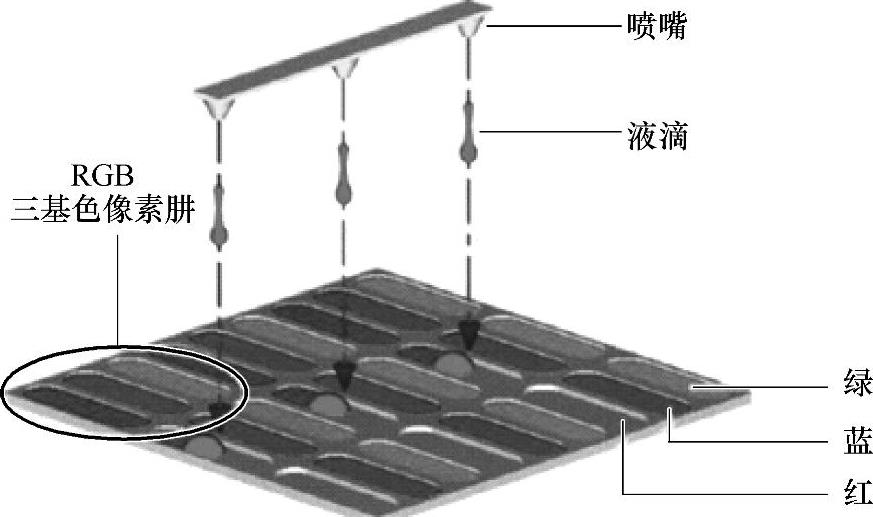

图3-46 喷印PLED显示器
这种聚合物薄膜中在通过电流时会激发出光，因此可用于制作显示器（见图3-48）。这一革新提供了一种低成本的彩色显示器制作方法，不但为PLED的产业化提供了可能，还使得它可以用柔软的塑料作为基底构成可弯曲的显示器（见图3-49），甚至可以是在一个不平整的表面上构成显示器。与液晶显示相比，这种全新的显示器具有更薄、更轻、主动发光、广视角、高清晰、响应快速、低能耗、低温、抗振性能优异等特点。
图3-47 喷印PLED显示器的主要过程
