井下变电所包括井下中央变电所和采区变电所。前者为井下供电枢纽，担负井下全部负荷的供电；后者为采区供电的枢纽，担负采区全部负荷的供电。两者有相同之处也有不同之处。有关采区变电所硐室布置、供电系统及保护接地系统的拟定已在上一个任务中学习，本任务重点介绍中央变电所与之不同之处。

一、井下中央变电所硐室布置与采区变电所硐室布置有何不同

井下中央变电所硐室防火、通风及设备布置要求与采区变电所硐室布置要求基本相同，不同之处有4点。一是中央变电所位于井底车场与主水泵房相邻、靠近主副水仓，一旦水仓溢水，首先被殃及，故中央变电所硐室的底板要高出井底车场巷道0.5 m。二是随着生产的扩大、采区的增加，需增加中央变电所的高压配电开关，故中央变电所硐室内要预留高压配电箱总数的20%，最少不小于2台的备用位置。三是由于中央变电所的重要性，其高低压设备分开及变配电设备分开的要求比较严格，即设置专门的变压器硐室和高低压配电开关硐室实现变配电分开，高低压配电开关硐室中高压配电箱与低压馈电开关两侧分开布置，其布置如图4－14所示。四是留有的操作通道要求严格。详细规定见表4－39至表4－41［13］，其中高、低压配电设备同侧布置时，高、低压配电设备之间的距离应按高压开关维护走廊尺寸考虑；高、低压配电设备互为对面布置时，其中走廊应按高压单列操作走廊尺寸考虑。

pagenumber_ebook=306,pagenumber_book=300

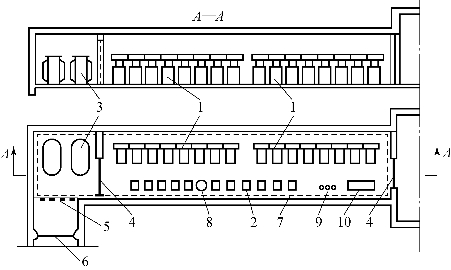

图4-14　中央变电所硐室布置示意图

1—高压配电箱；2—低压自动馈电开关；3—主变压器；4—防火铁门；5—铁栅门；6—密闭门；7—接地母线；8—照明综合保护；9—干式灭火器；10—砂箱

二、如何安装维护井下中央变电所设备

（一）安装维护隔爆高压配电箱

按照安装维护高压配电箱的要求和步骤进行安装。详见学习情境三的学习任务一。

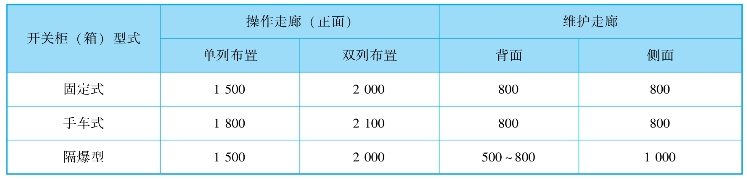

表4-39　高压开关柜（箱）通道尺寸　mm

pagenumber_ebook=307,pagenumber_book=301

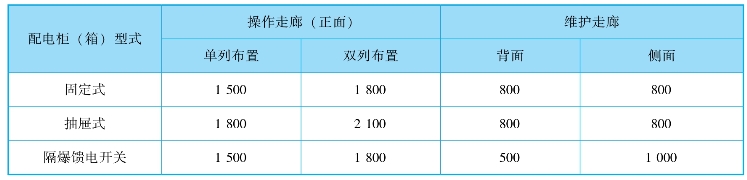

表4-40　低压配电柜（箱）通道尺寸　mm

pagenumber_ebook=307,pagenumber_book=301

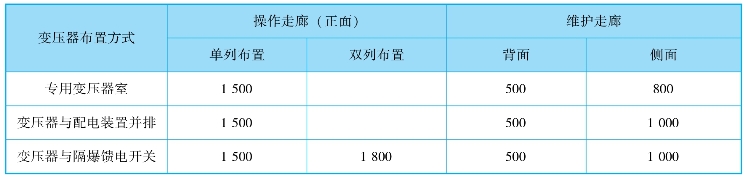

表4-41　变压器通道尺寸　mm

pagenumber_ebook=307,pagenumber_book=301

（二）安装维护隔爆变压器

按照安装维护隔爆变压器的要求和步骤进行安装。详见学习情境三的学习任务二。

（三）安装维护隔爆低压馈电开关

按照安装维护隔爆低压馈电开关的要求和步骤进行安装。详见学习情境二的学习任务一。

（四）安装维护隔爆照明综合保护装置

按照安装维护隔爆照明综合保护装置的要求和步骤进行安装。详见学习情境二的学习任务四。

（五）安装维护矿用高低压电缆

按照安装维护矿用高低压电缆的要求和步骤进行井下变电所高低压电缆的安装。详见学习情境一的学习任务一和学习任务二。

（六）安装维护保护接地系统

1.安装主接地极

采用面积不小于0.75 m2、厚度不小于5 mm的钢板制成2个主接地极。水平放置在主、副水仓底部，与接地母线焊接。其装设方法可参照图4－15进行。安装时，应保证接地母线和主接地极连接处不承受较大拉力，并应设有便于取出主接地极进行检查的牵引装置吊环、吊绳和吊绳孔。

pagenumber_ebook=308,pagenumber_book=302

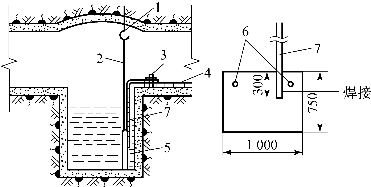

图4-15　主接地极安装示意图

1—吊环；2—吊绳；3—连接螺栓；4—主母线；5—主接地极；6—吊绳孔；7—导线

2.安装接地母线

将接地母线和辅助接地母线分别悬挂于中央变电所和采区变电所硐室中离地面50 mm高的墙壁上。

接地导线与接地母线（或辅助接地母线）的连接最好也用焊接，无条件时，可用直径不小于10 mm的镀锌螺栓加防松装置（弹簧垫、双帽）拧紧连接，连接处还应镀锡或镀锌。

3.安装局部接地极及其辅助接地母线

详见学习情境二的学习任务五。

4.安装固定设备的接地

将每台36V以上固定电气设备外壳的接地螺栓经连接线与辅助接地母线连接。固定电气设备与连接导线采用螺栓连接；隔爆高压配电箱及隔爆变压器的连接如图4－16、图4－17所示。

pagenumber_ebook=308,pagenumber_book=302

图4-16　隔爆高压配电装置接地示意图

1—进线电缆接地螺栓；2—连接导线；3—接地母线（辅助接地母线）；4—底架接地螺栓；5—铠装电缆

5.安装电缆接线盒的接地

将接线盒上的接地螺栓直接用接地导线与局部接地极相连。接线盒两端铠装电缆的钢带（钢丝）和铅包，必须用镀锌扁钢或裸铜线连接起来，并与接地导线相接。电缆的钢带和铅包要用裸铜线绑扎或用镀锌铁卡环卡紧，如图4－18所示。

pagenumber_ebook=308,pagenumber_book=302

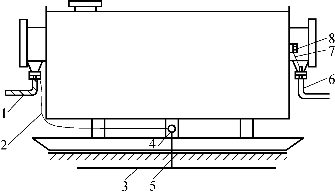

图4-17　隔爆变压器接地示意图

1—高压铠装电缆；2—连接导线；3—接地母线；4—接地螺栓；5—接地线；6—低压橡套电缆；7—接地芯线；8—接地螺栓（接线盒内）

pagenumber_ebook=309,pagenumber_book=303

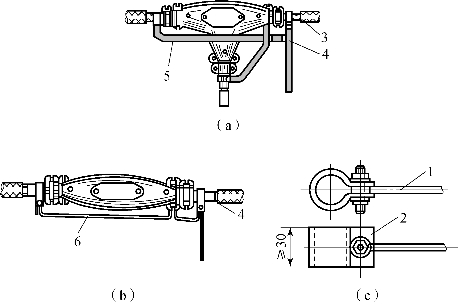

图4-18　高压铠装电缆接线盒接地示意图

（a）用镀锌扁钢连接；（b）用祼铜线连接；（c）用铠装电缆接地用的铁卡环
1—连接导线；2—镀锌铁环；3—钢带铠装；4—连接地方镀锌；
5—断面50 mm2扁钢；6—断面25 mm2裸铜绞线

6.连接保护接地系统

将连接每台外壳接地电气设备电缆的接地芯线与各台设备接线盒内的接地螺栓压接，从而经电缆接地芯线将中央变电所的主接地极、采区变电所及配电点等地的局部接地极连接成保护接地系统。

7.保护接地系统安装后的检测

主要通过接地电阻测试仪检测保护接地系统任一处的接地电阻不超过2 Ω，即说明安装质量完好。接地电阻测试仪及保护接地电阻的测试方法详见学习情境二学习任务五。

8.维护保护接地系统

1）日常维护

（1）有值班人员的机电硐室和有专职司机的电气设备的保护接地，每班交接班时必须进行一次表面检查。无值班人员的硐室或其他设备的保护接地，由维修人员进行每周不少于一次的表面检查。检查的重点是观察整个接地网的连接情况，对于接触不良或严重锈蚀的接地线，发现问题，应及时记入记录表内（表4－42），并向有关领导汇报，以便及时处理，避免接地电阻值的增大。

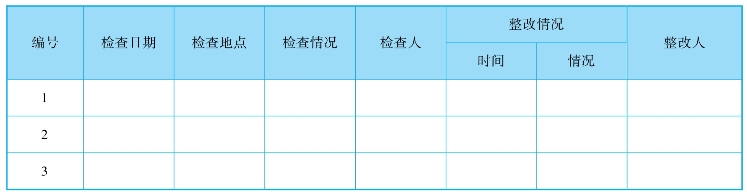

表4-42　接地检查记录表

pagenumber_ebook=309,pagenumber_book=303

（2）电气设备在每次安装或移动后，应详细检查电气设备接地装置的完善情况。对那些震动性较大及经常移动的电气设备，应特别注意，随时加强检查。

（3）检查发现接地装置有损坏时应立即修复。电气设备保护接地装置未修复前禁止受电。

2）定期检测

（1）井下总接地网的接地电阻的测定，要有专人负责，每季至少一次；新安装的接地装置，在投入运行前，应测定其接地电阻值，并必须将测定数据记入记录表内（表4－43）。

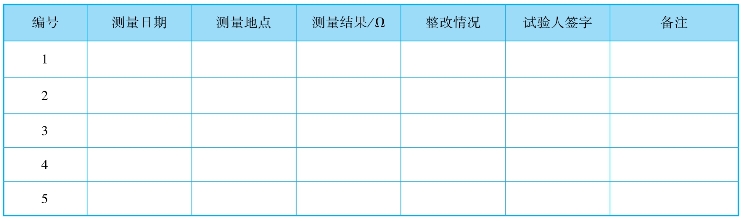

表4-43　接地装置接地电阻测量记录表

pagenumber_ebook=310,pagenumber_book=304

（2）在有瓦斯及煤尘爆炸危险的矿井内进行接地电阻测定时，应采用本质安全型接地摇表；如采用普通型仪器时，只准在瓦斯浓度1%以下的地点使用，并采取一定的安全措施，报有关部门审批。

3）定期维护

（1）对水仓和水沟里的主接地极或局部接地极，每年至少要提出来详细检查一次。检查两块主接地极时，应注意一个检查，一个工作，不能同时提出，以免影响安全。当矿井水酸性较大时，应适当增加检查次数，对锈蚀严重的接地极要及时更换。

（2）在每次电气设备安装、检修或迁移后，要详细检查接地装置的完善情况。尤其是对那些震动性较大或经常移动的电气设备，必须随时加强检查，如发现接地装置有损坏，应立即处理；对接地装置未修复的电气设备禁止送电。

（3）如发现某处（一般为局部接地极处）的接地电阻大于2 Ω，应采取降阻措施。对于管状局部接地极，应灌注盐水，必要时可增设局部接地极。（插入“设计采取变电所及采区供电系统3”）
